沁阳紫陵至焦巩黄河公路大桥公路工程设计工作报告

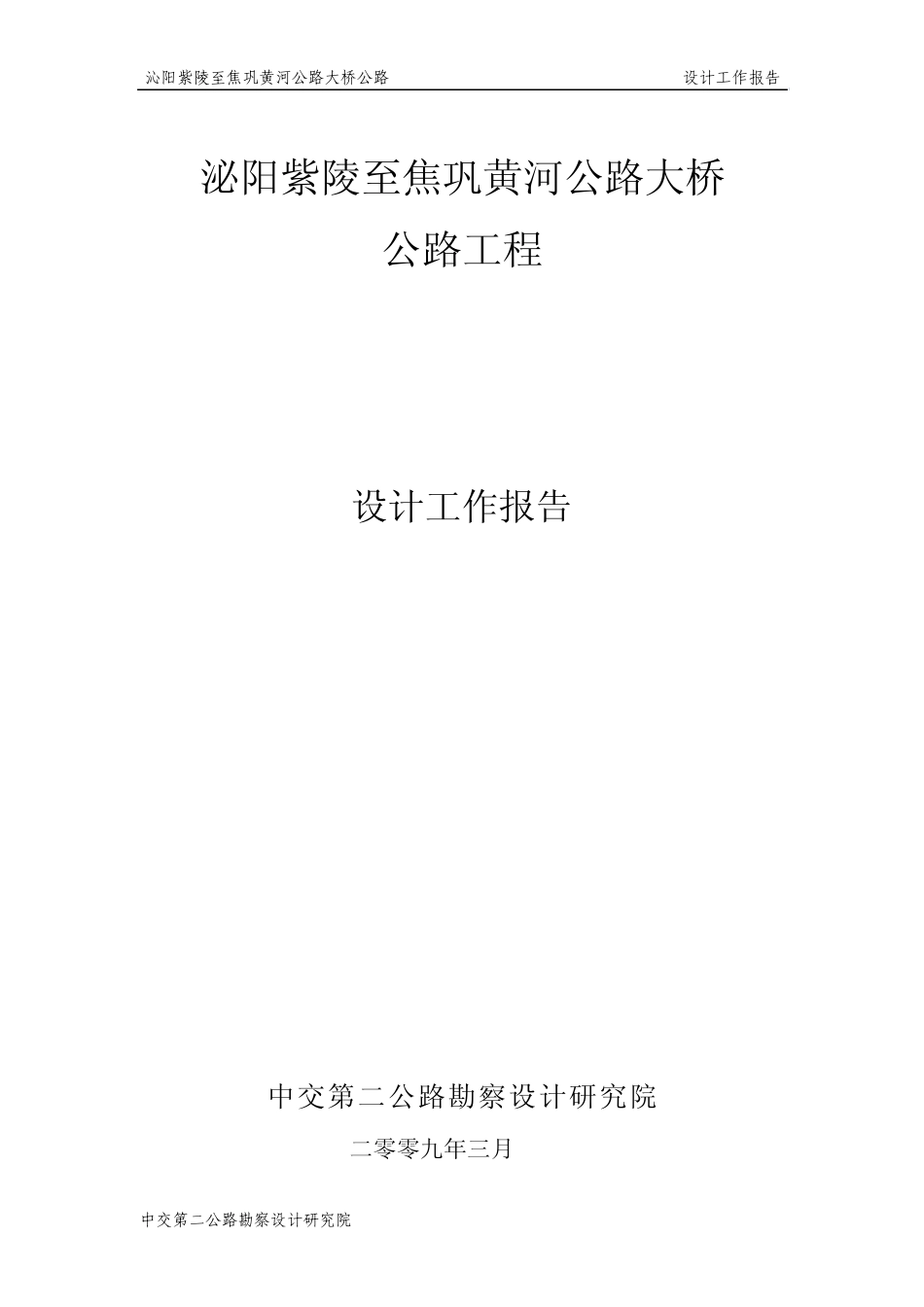

沁阳紫陵至焦巩黄河公路大桥公路 设计工作报告 中交第二公路勘察设计研究院 泌阳紫陵至焦巩黄河公路大桥 公路工程 设计工作报告 中交第二公路勘察设计研究院 二零零九年三月 沁阳紫陵至焦巩黄河公路大桥公路 设计工作报告 中交第二公路勘察设计研究院 一、概况 （一）、任务来源及依据 本项目勘察设计，受河南省焦作市公路局委托，由中交第二公路勘察设计研究院进行两阶段施工图设计文件的编制工作 。 中交第二公路勘察设计研究院 1999年 7月编制的《沁阳紫陵至焦巩黄河公路大桥公路初步设计》（以下简称《初步设计》）； 河南省计委、交通厅关于《沁阳紫陵至焦巩黄河公路大桥公路新建工程初步设计》审查意见的文件（以下简称《审查意见》）； 焦作市公路局与 中交二院签 订的《沁阳 紫陵至焦巩 黄河公路大桥公路新建工程勘测设计合同》。 （二）、采用规范体系 1．交通部颁标准《公路工程技术标准》JTJ001-97 2．交通部颁标准《公路沥青路面设计规范》JTJ014-97； 3．交通部颁标准《公路路线设计规范》JTJ011－94； 4．交通部颁标准《公路路基设计规范》JTJ013－95； 5．交通部颁标准《公路桥涵设计通用规范》JTJ020-89 6．交通部颁标准《公路砖石及混凝土桥涵设计规范》JTJ022-85 7．交通部颁标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTJ023-85 8．交通部颁标准《公路桥涵地基与基础设计规范》JTJ024-85 9．交通部颁标准《公路桥涵钢结构及木结构设计规范》JTJ025-86 10．交通部颁标准《公路工程抗震设计规范》JTJ004-89 11．交通部颁标准《公路环境保护设计规范》JTJ／T006－98等相关规范与条文进行设计。 地质资料 采 用 华北 石油 地质 局勘 察工 程公 司 第四 工程 公司 提供 的工 程地 质钻孔资料。 （三）沿线自然地理概况 沁阳紫陵至焦巩黄河公路大桥公路 设计工作报告 中交第二公路勘察设计研究院 1．地形地貌 该项目全长 32.8km。北枕太行山与山西省接壤，南依黄河与郑州隔河相望，东邻新乡市，位于豫西北自然经济区的中心地带。 路线起点位于焦克路（K39+000），该路线经太行山坡地长 1 km，其后进入沁河、黄河冲积平原，全线均为平原区，地形起伏不大。该区主要河流有石河、沁河、丹河、峪河、蟒河，其中以沁河、蟒河流域面积最大，区内河流均属黄河水系，为季节性河流。该区植被丰富，水土流失较小，农作物一年两熟，雨水和地下水充沛，属于小麦高产区。 2...
