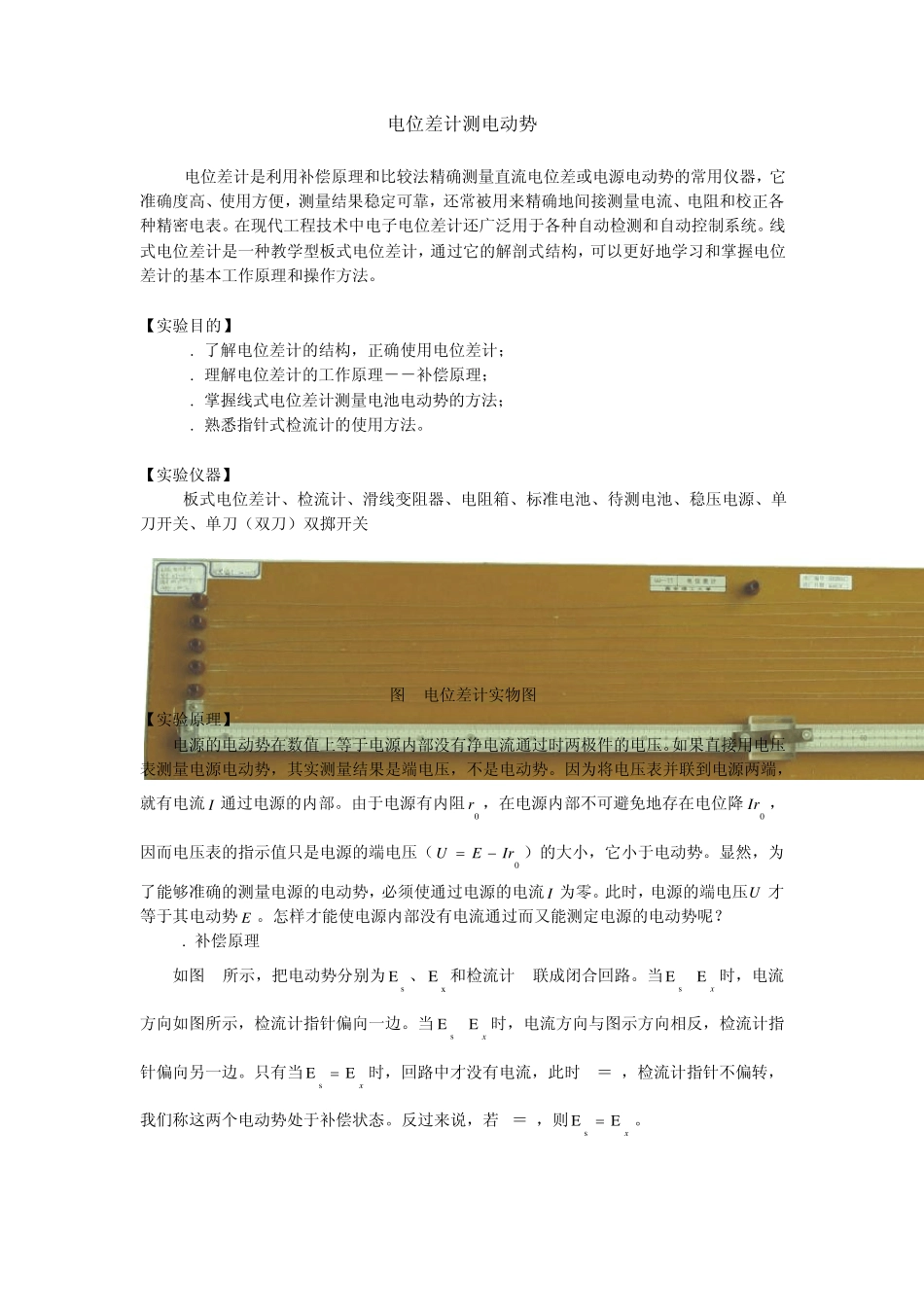

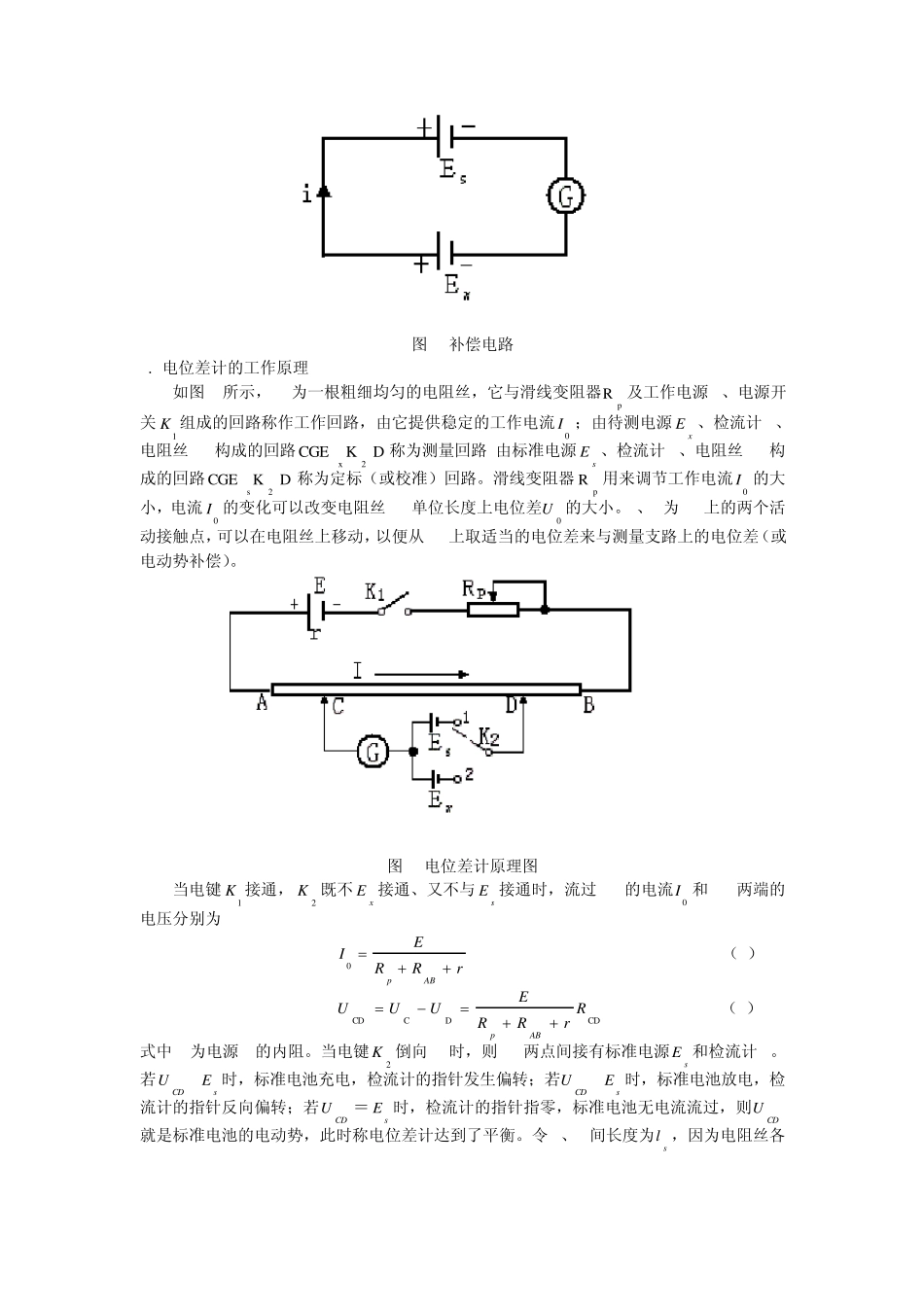

电位差计测电动势 电位差计是利用补偿原理和比较法精确测量直流电位差或电源电动势的常用仪器，它准确度高、使用方便，测量结果稳定可靠，还常被用来精确地间接测量电流、电阻和校正各种精密电表。在现代工程技术中电子电位差计还广泛用于各种自动检测和自动控制系统。线式电位差计是一种教学型板式电位差计，通过它的解剖式结构，可以更好地学习和掌握电位差计的基本工作原理和操作方法。 【实验目的】 1. 了解电位差计的结构，正确使用电位差计； 2. 理解电位差计的工作原理－－补偿原理； 3. 掌握线式电位差计测量电池电动势的方法； 4. 熟悉指针式检流计的使用方法。 【实验仪器】 •• 板式电位差计、检流计、滑线变阻器、电阻箱、标准电池、待测电池、稳压电源、单刀开关、单刀（双刀）双掷开关 图 1电位差计实物图 【实验原理】 电源的电动势在数值上等于电源内部没有净电流通过时两极件的电压。如果直接用电压表测量电源电动势，其实测量结果是端电压，不是电动势。因为将电压表并联到电源两端，就有电流I 通过电源的内部。由于电源有内阻0r ，在电源内部不可避免地存在电位降0Ir ，因而电压表的指示值只是电源的端电压（0IrEU）的大小，它小于电动势。显然，为了能够准确的测量电源的电动势，必须使通过电源的电流I 为零。此时，电源的端电压U 才等于其电动势E 。怎样才能使电源内部没有电流通过而又能测定电源的电动势呢？ 1. 补偿原理 •• 如图 2所示，把电动势分别为sE 、xE 和检流计G联成闭合回路。当sE xE 时，电流方向与图示方向相反，检流计指针偏向另一边。只有当xEEs 时，回路中才没有电流，此时 i＝0，检流计指针不偏转，我们称这两个电动势处于补偿状态。反过来说，若 i＝0，则xEEs 。 图2 补偿电路 2. 电位差计的工作原理 如图3所示，AB为一根粗细均匀的电阻丝，它与滑线变阻器pR及工作电源E、电源开关1K 组成的回路称作工作回路，由它提供稳定的工作电流0I ；由待测电源xE 、检流计G、电阻丝CD构成的回路D KCGE2x称为测量回路;由标准电源sE 、检流计G、电阻丝CD构成的回路D KCGE2s称为定标（或校准）回路。滑线变阻器pR用来调节工作电流0I 的大小，电流0I 的变化可以改变电阻丝AB单位长度上电位差0U 的大小。C、D为AB上的两个活动接触点，可以在电阻丝上移动，以便从 AB上取适当的电位差来与测量支路上...
