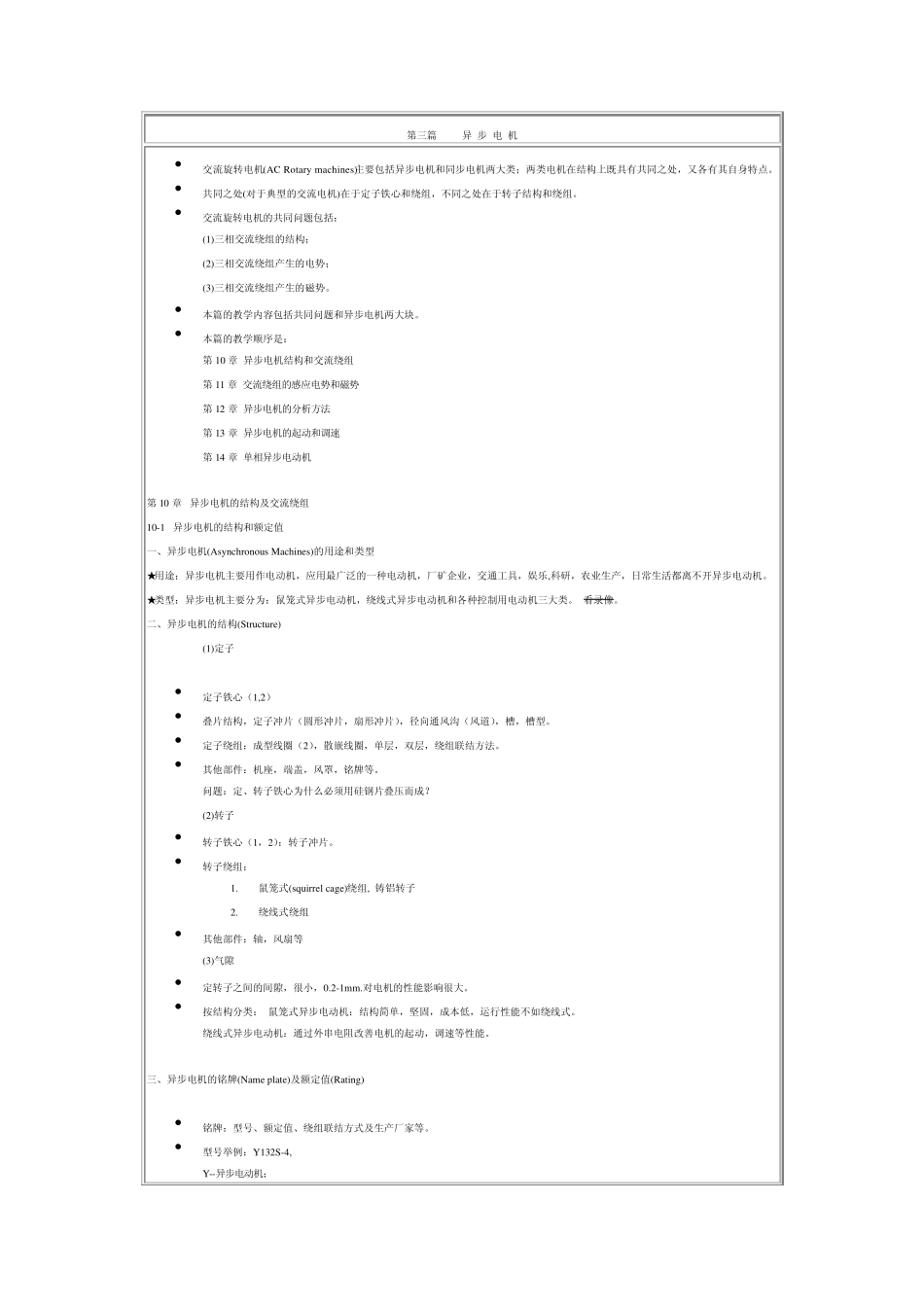

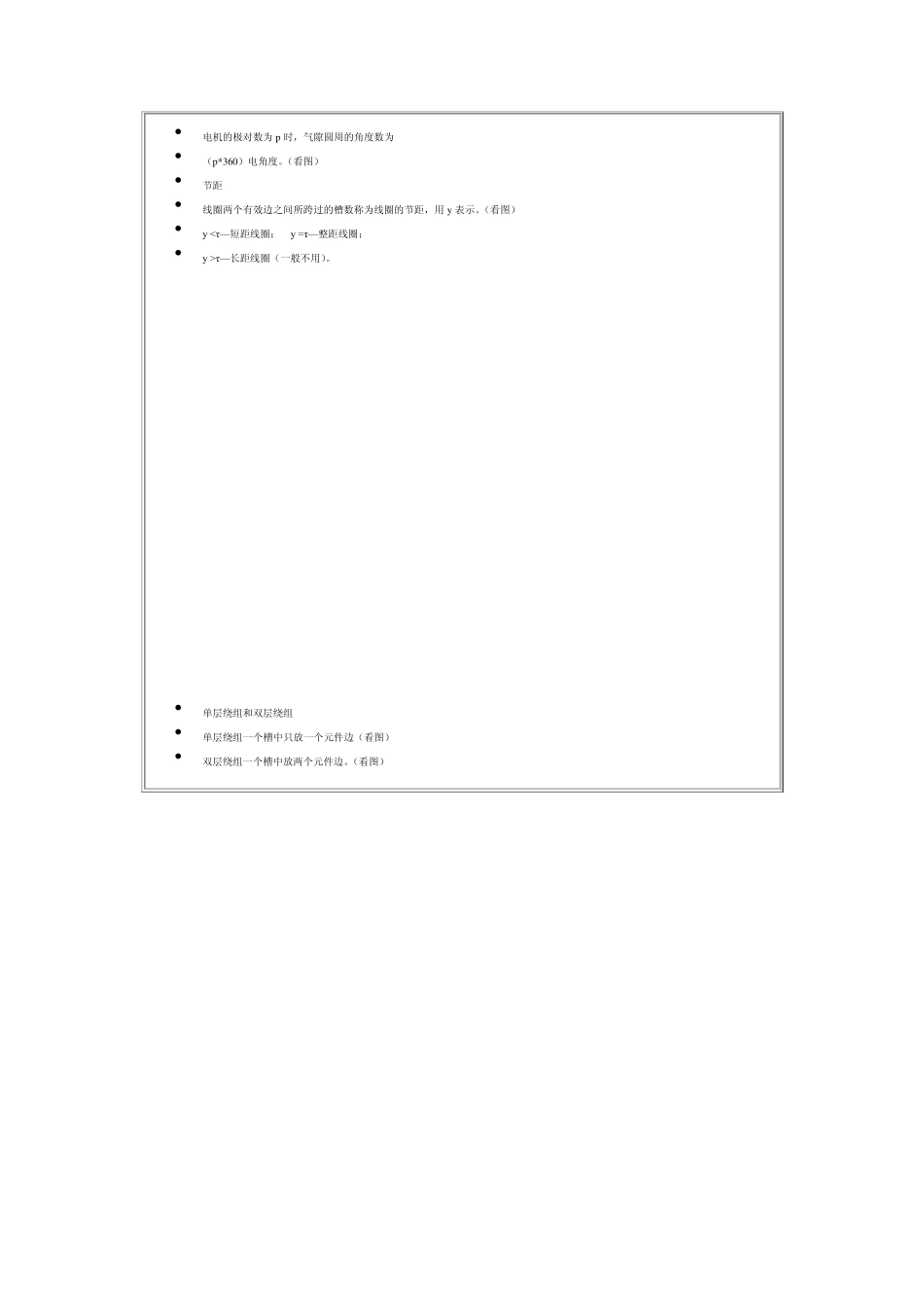

第三篇 异 步 电 机  交流旋转电机(AC Rotary machines)主要包括异步电机和同步电机两大类；两类电机在结构上既具有共同之处，又各有其自身特点。  共同之处(对于典型的交流电机)在于定子铁心和绕组，不同之处在于转子结构和绕组。  交流旋转电机的共同问题包括： (1)三相交流绕组的结构； (2)三相交流绕组产生的电势； (3)三相交流绕组产生的磁势。  本篇的教学内容包括共同问题和异步电机两大块。  本篇的教学顺序是： 第10 章 异步电机结构和交流绕组 第11 章 交流绕组的感应电势和磁势 第12 章 异步电机的分析方法 第13 章 异步电机的起动和调速 第14 章 单相异步电动机 第10 章 异步电机的结构及交流绕组 10-1 异步电机的结构和额定值 一、异步电机(Asy nchronou s Machines)的用途和类型 ★用途：异步电机主要用作电动机，应用最广泛的一种电动机，厂矿企业，交通工具，娱乐,科研，农业生产，日常生活都离不开异步电动机。 ★类型：异步电机主要分为：鼠笼式异步电动机，绕线式异步电动机和各种控制用电动机三大类。 看录像。 二、异步电机的结构(Stru ctu re) (1)定子  定子铁心（1,2）  叠片结构，定子冲片（圆形冲片，扇形冲片），径向通风沟（风道），槽，槽型。  定子绕组：成型线圈（2），散嵌线圈，单层，双层，绕组联结方法。  其他部件：机座，端盖，风罩，铭牌等。 问题：定、转子铁心为什么必须用硅钢片叠压而成？ (2)转子  转子铁心（1，2）：转子冲片。  转子绕组： 1. 鼠笼式(squ irrel cage)绕组, 铸铝转子 2. 绕线式绕组  其他部件：轴，风扇等 (3)气隙  定转子之间的间隙，很小，0.2-1mm.对电机的性能影响很大。  按结构分类： 鼠笼式异步电动机：结构简单，坚固，成本低，运行性能不如绕线式。 绕线式异步电动机：通过外串电阻改善电机的起动，调速等性能。 三、异步电机的铭牌(Name plate)及额定值(Rating)  铭牌：型号、额定值、绕组联结方式及生产厂家等。  型号举例：Y132S-4, Y--异步电动机； 132--机座中心高度为132mm； S--短铁心； 4-极数。  额定值:正常运行时的主要数据指标。  绕组联结方式：△接法或者Y 接法。 主要额定值如下（三相时）： 额定电压: UN(V)，额定运行时，规定加在定子绕组上的线电压； 额定电流：IN(A),额定运行时，规定加在定子绕组上的线电流；...
