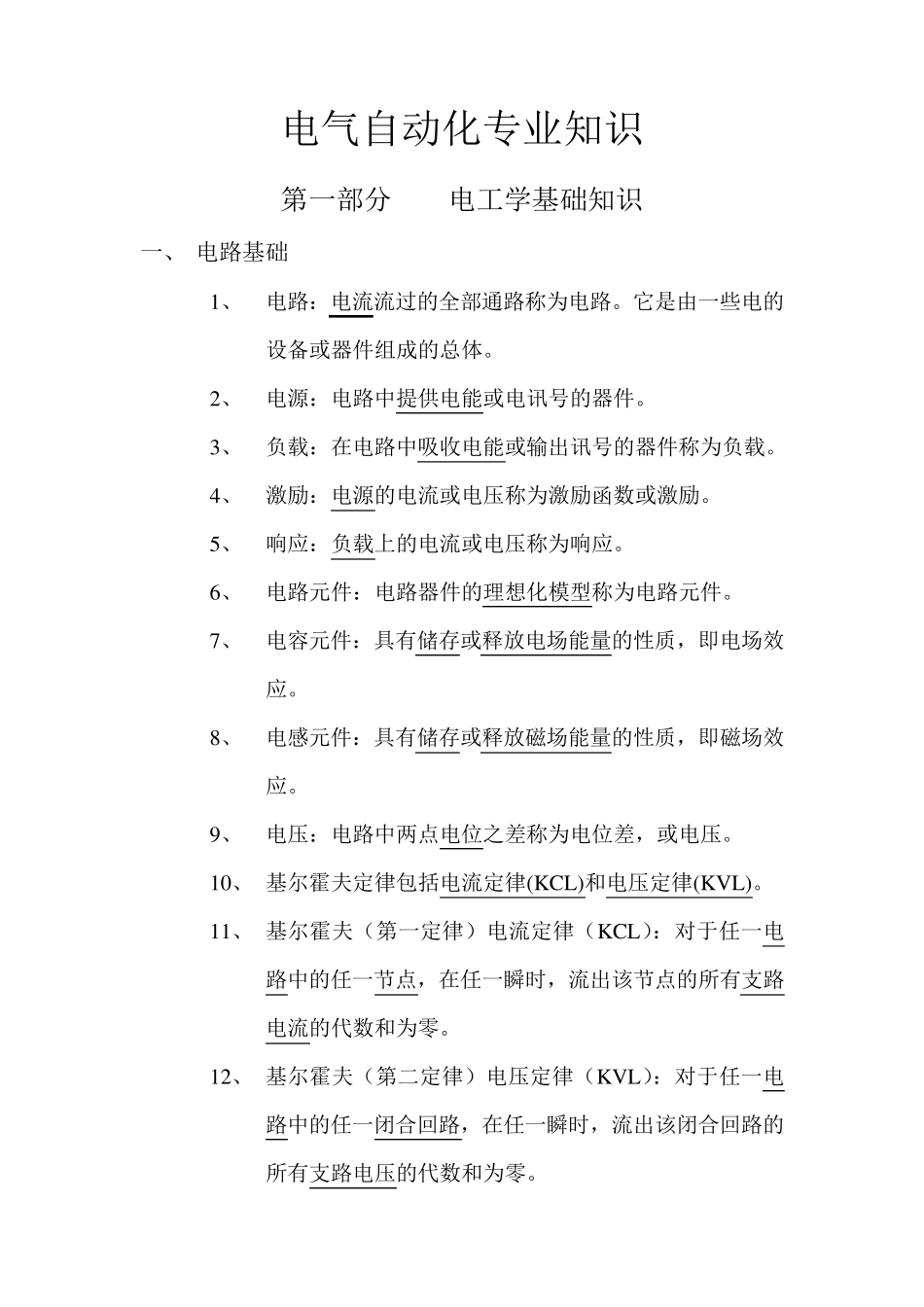

电气自动化专业知识 第一部分 电工学基础知识 一、 电路基础 1、 电路：电流流过的全部通路称为电路。它是由一些电的设备或器件组成的总体。 2、 电源：电路中提供电能或电讯号的器件。 3、 负载：在电路中吸收电能或输出讯号的器件称为负载。 4、 激励：电源的电流或电压称为激励函数或激励。 5、 响应：负载上的电流或电压称为响应。 6、 电路元件：电路器件的理想化模型称为电路元件。 7、 电容元件：具有储存或释放电场能量的性质，即电场效应。 8、 电感元件：具有储存或释放磁场能量的性质，即磁场效应。 9、 电压：电路中两点电位之差称为电位差，或电压。 10、 基尔霍夫定律包括电流定律(KCL)和电压定律(KVL)。 11、 基尔霍夫（第一定律）电流定律（KCL）：对于任一电路中的任一节点，在任一瞬时，流出该节点的所有支路电流的代数和为零。 12、 基尔霍夫（第二定律）电压定律（KVL）：对于任一电路中的任一闭合回路，在任一瞬时，流出该闭合回路的所有支路电压的代数和为零。 13、 交流电路：电流、电压的大小或方向随时间变化的电路称为交流电路。 14、 正弦交流电路：电流或电压按照正弦规律变化的电路称为正弦交流电路。 15、 最大值（振幅）：正弦电流或电压瞬时值的大小和方向随时间而变化，幅值变化的最大范围称为最大值或振幅。 16、 周期：正弦函数是一个周期函数，重复变化一次需要的时间称为周期。周期用 T 表示，单位为秒（s）。 17、 频率：周期的倒数称为频率。频率用 f 表示，单位为赫芝，简称赫（Hz ）。 18、 角频率：正弦电流变化一个周期，幅角变化为 2弧度，单位时间幅角变化的弧度数 2/T,叫做角频率。用表示，单位为弧度/秒。=2f=2/T。 19、 相位：正弦电流的幅角（t+i），叫做正弦量的相位。相位是时间的函数，表示正弦量变化的进程。t=0 时的相位i 叫做正弦量的初相。 20、 正弦量的三要素：正弦量的振幅，角频率（或频率）和初相，是决定正弦量的三个基本参数，也是进行比较和区分各个正弦量的依据，称为正弦量的三要素。 21、 两正弦量相位之差称为相位差。同频率正弦量的相位差等于初相之差，它与及 t 无关。即相位差是一个常数。 22、 正弦电流、电压或电动势，它们的瞬时值是随时间变化的，只在某些特定时刻才等于最大值。为了衡量正弦量做功的能力，通常不是用最大值或是瞬时值，而是有效值。以正弦电流的有效值为例：201iTI...
