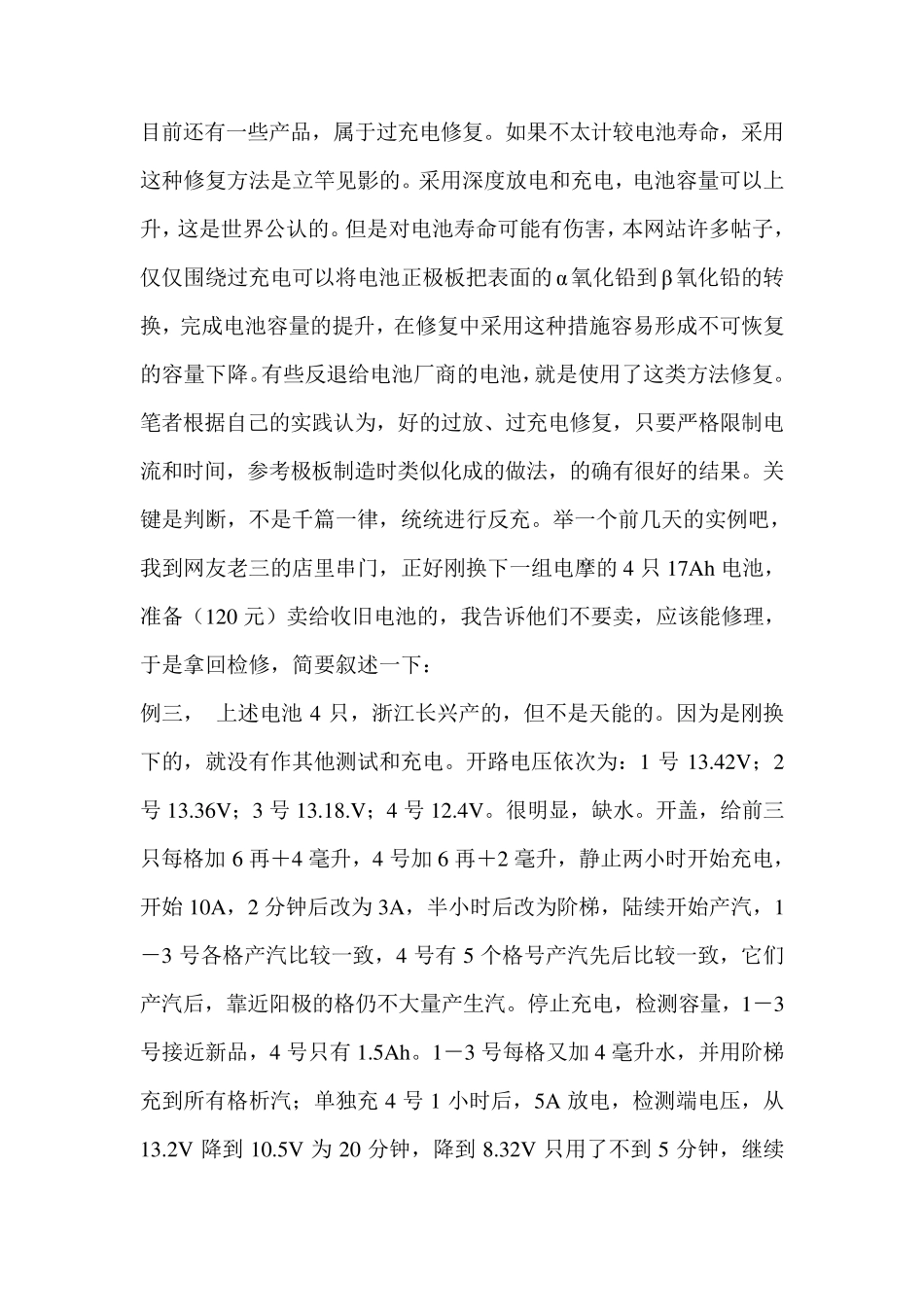

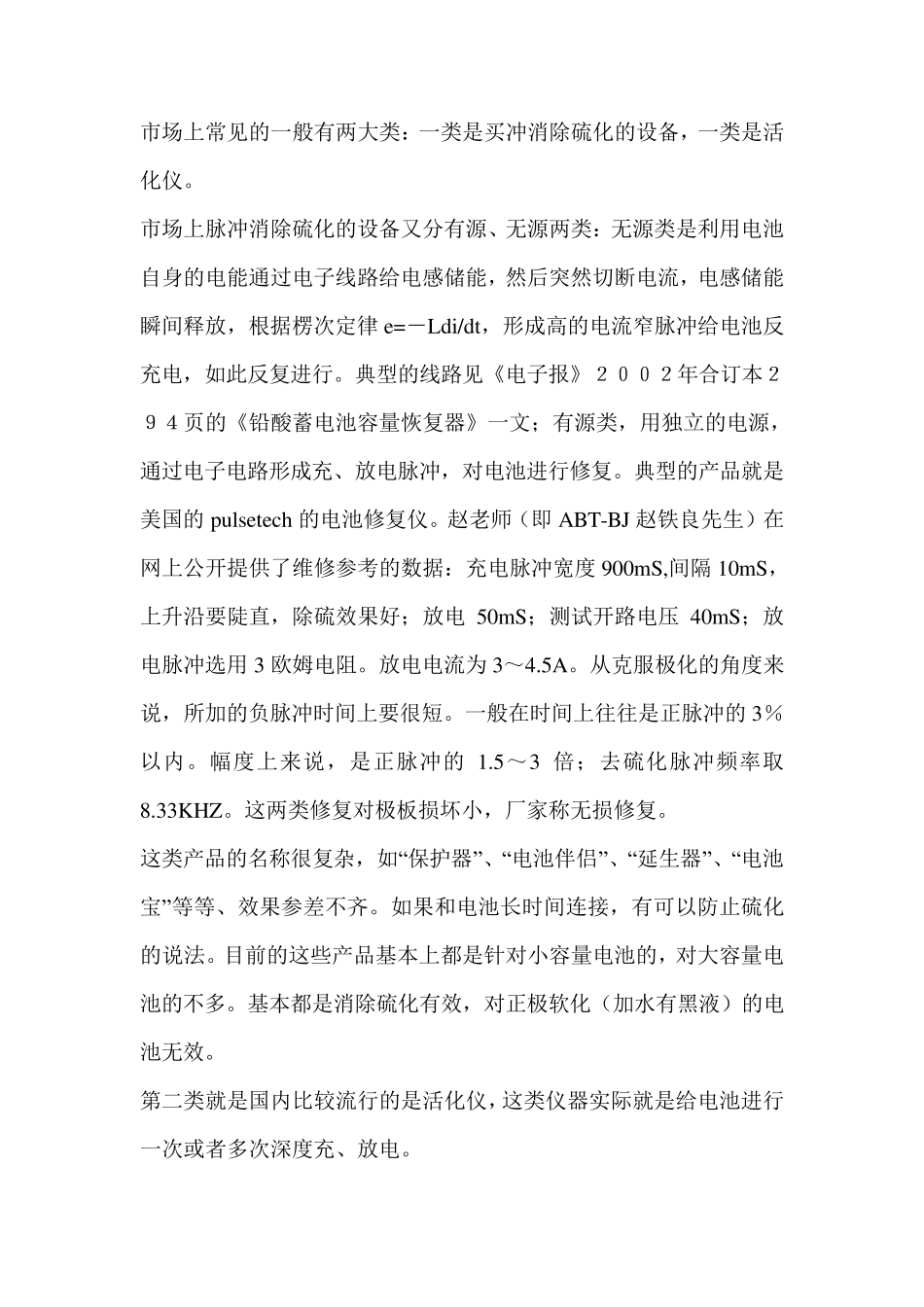

市场上常见的一般有两大类：一类是买冲消除硫化的设备，一类是活化仪。 市场上脉冲消除硫化的设备又分有源、无源两类：无源类是利用电池自身的电能通过电子线路给电感储能，然后突然切断电流，电感储能瞬间释放，根据楞次定律 e=－Ldi/dt，形成高的电流窄脉冲给电池反充电，如此反复进行。典型的线路见《电子报》２００２年合订本２９４页的《铅酸蓄电池容量恢复器》一文；有源类，用独立的电源，通过电子电路形成充、放电脉冲，对电池进行修复。典型的产品就是美国的pu lsetech 的电池修复仪。赵老师（即 ABT-BJ 赵铁良先生）在网上公开提供了维修参考的数据：充电脉冲宽度 900mS,间隔 10mS，上升沿要陡直，除硫效果好；放电 50mS；测试开路电压 40mS；放电脉冲选用 3 欧姆电阻。放电电流为 3～4.5A。从克服极化的角度来说，所加的负脉冲时间上要很短。一般在时间上往往是正脉冲的3％以内。幅度上来说，是正脉冲的1.5～3 倍；去硫化脉冲频率取8.33KHZ。这两类修复对极板损坏小，厂家称无损修复。 这类产品的名称很复杂，如“保护器”、“电池伴侣”、“延生器”、“电池宝”等等、效果参差不齐。如果和电池长时间连接，有可以防止硫化的说法。目前的这些产品基本上都是针对小容量电池的，对大容量电池的不多。基本都是消除硫化有效，对正极软化（加水有黑液）的电池无效。 第二类就是国内比较流行的是活化仪，这类仪器实际就是给电池进行一次或者多次深度充、放电。 目前还有一些产品，属于过充电修复。如果不太计较电池寿命，采用这种修复方法是立竿见影的。采用深度放电和充电，电池容量可以上升，这是世界公认的。但是对电池寿命可能有伤害，本网站许多帖子，仅仅围绕过充电可以将电池正极板把表面的α 氧化铅到β氧化铅的转换，完成电池容量的提升，在修复中采用这种措施容易形成不可恢复的容量下降。有些反退给电池厂商的电池，就是使用了这类方法修复。 笔者根据自己的实践认为，好的过放、过充电修复，只要严格限制电流和时间，参考极板制造时类似化成的做法，的确有很好的结果。关键是判断，不是千篇一律，统统进行反充。举一个前几天的实例吧，我到网友老三的店里串门，正好刚换下一组电摩的4 只 17Ah电池，准备（120 元）卖给收旧电池的，我告诉他们不要卖，应该能修理，于是拿回检修，简要叙述一下： 例三， 上述电池4 只，浙江长兴产的，但不是天能的。因为是刚换下的，就没有作其他测试和充电。开路电压依...
