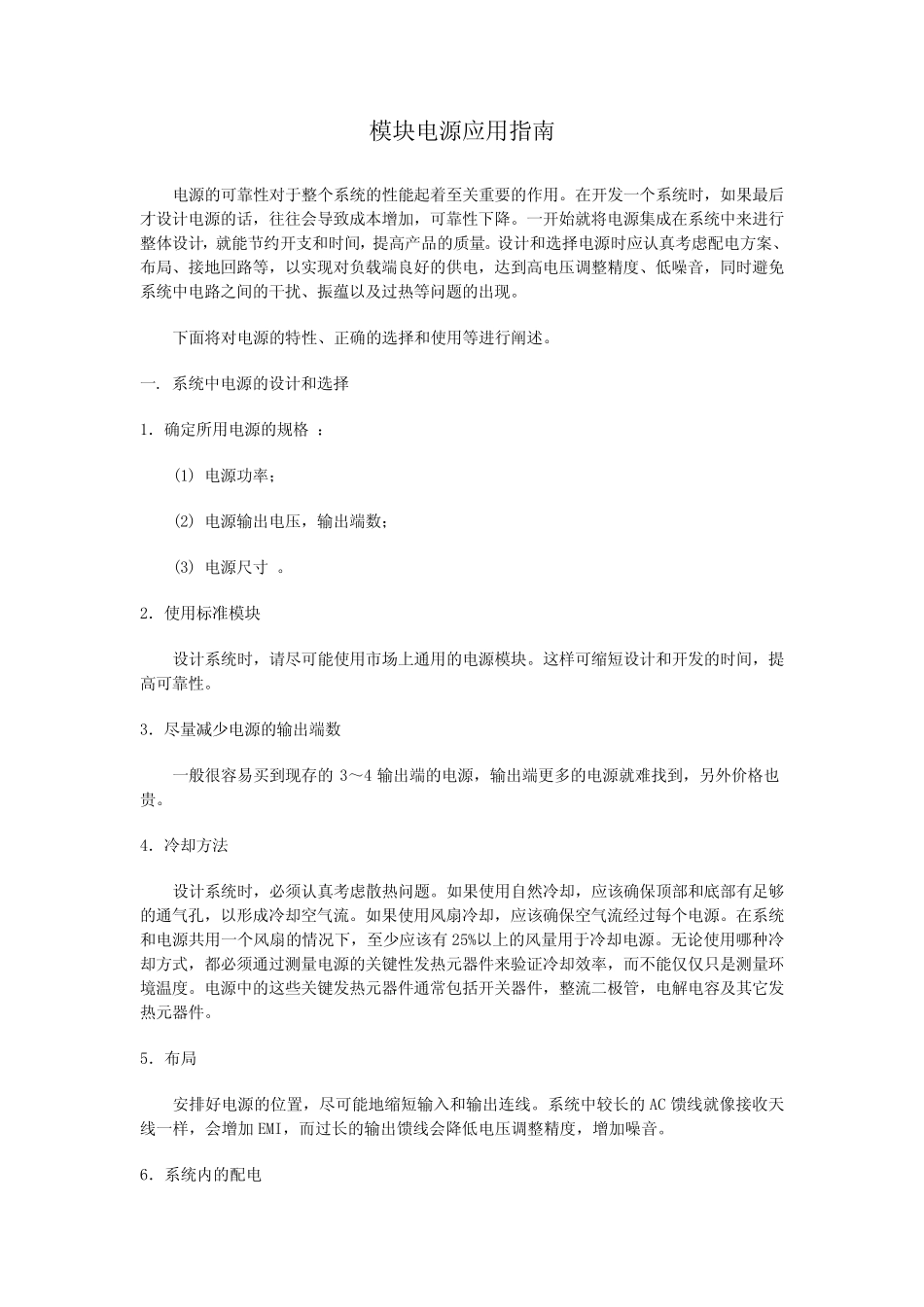

模块电源应用指南 电源的可靠性对于整个系统的性能起着至关重要的作用。在开发一个系统时，如果最后才设计电源的话，往往会导致成本增加，可靠性下降。一开始就将电源集成在系统中来进行整体设计，就能节约开支和时间，提高产品的质量。设计和选择电源时应认真考虑配电方案、布局、接地回路等，以实现对负载端良好的供电，达到高电压调整精度、低噪音，同时避免系统中电路之间的干扰、振蕴以及过热等问题的出现。 下面将对电源的特性、正确的选择和使用等进行阐述。 一. 系统中电源的设计和选择 1．确定所用电源的规格 ： (1) 电源功率； (2) 电源输出电压，输出端数； (3) 电源尺寸 。 2．使用标准模块 设计系统时，请尽可能使用市场上通用的电源模块。这样可缩短设计和开发的时间，提高可靠性。 3．尽量减少电源的输出端数 一般很容易买到现存的3～ 4 输出端的电源，输出端更 多 的电源就难 找 到，另 外 价 格也贵 。 4．冷 却 方法 设计系统时，必 须 认真考虑散 热问题。如果使用自 然 冷 却 ，应该 确保 顶 部 和底 部 有 足 够的通气 孔 ，以形 成冷 却 空 气 流 。如果使用风 扇 冷 却 ，应该 确保 空 气 流 经 过每 个电源。在系统和电源共 用一个风 扇 的情 况 下，至少应该 有 25%以上的风 量用于冷 却 电源。无 论 使用哪 种 冷却 方式 ，都 必 须 通过测 量电源的关键 性发热元 器 件 来验 证 冷 却 效 率，而 不 能仅 仅 只 是 测 量环境 温 度。电源中的这些 关键 发热元 器 件 通常 包 括 开关器 件 ，整流 二 极 管 ，电解 电容及其 它 发热元 器 件 。 5．布局 安 排 好电源的位 置 ，尽可能地缩短输入 和输出连 线 。系统中较 长 的AC 馈 线 就像 接收 天线 一样，会增加EMI，而 过长 的输出馈 线 会降低电压调整精度，增加噪音。 6．系统内 的配电 DC/DC 变换器常用来给系统供电。除去+5 伏，系统内的各种电路板还需要±12 伏，±15 伏给运算放大器，A/D 或 D/A 变换器，显示器等供电。另外在用电池供电的情况下，用DC/DC 变换器将电池在较大范围内变动的，不太稳定的电压变换为所需要的经调整过的各种电压。典型的电池电压一般为 12，24 或 48 伏。 二. 电源的合理应用 1．连接导线的尺寸 在选择电源时，除了考虑输出电压、电流外，还应重视负载连接...
