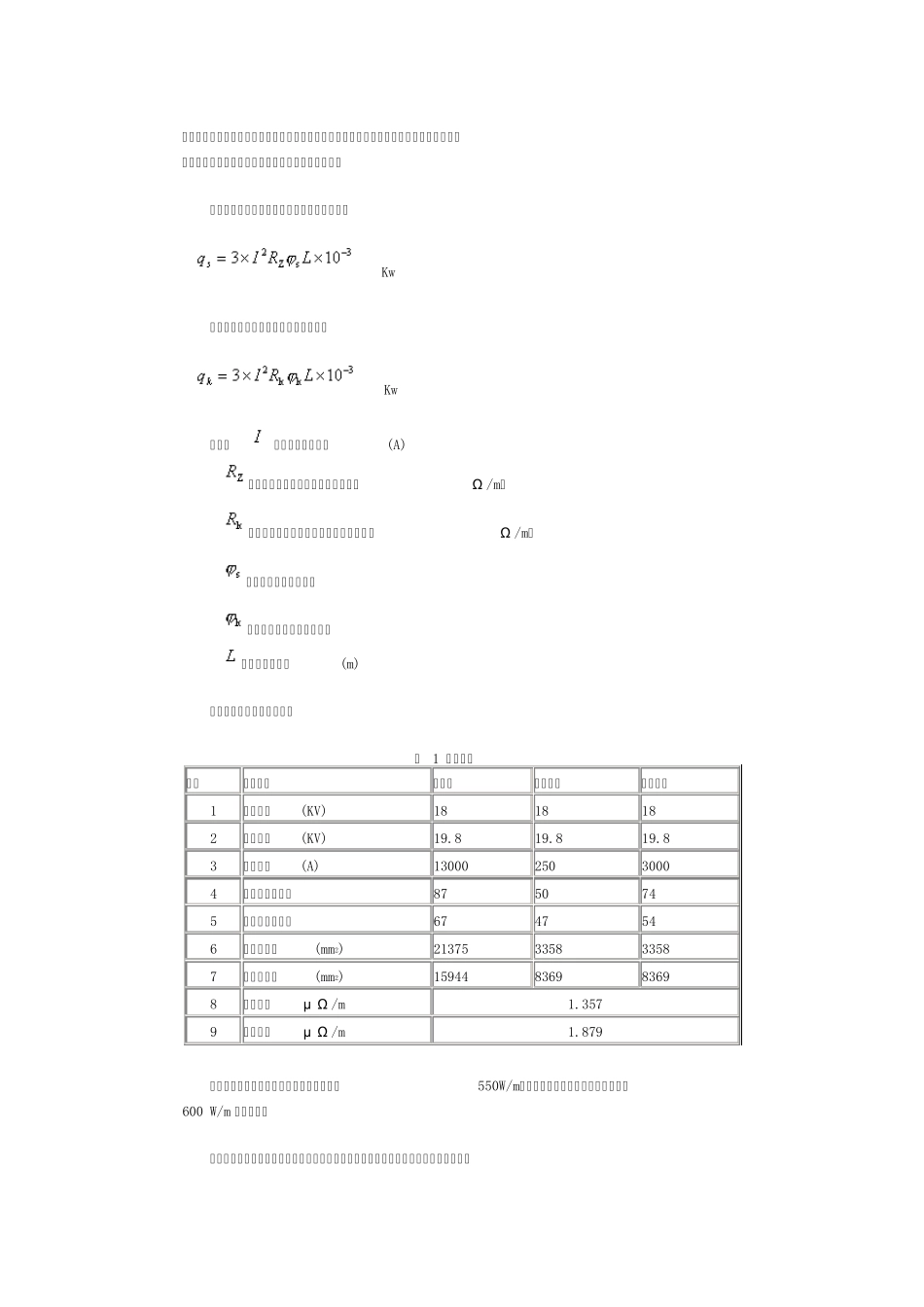

电站厂房的热负荷主要来自两个方面,一方面是建筑围护结构的得热量,另一方面是来自于电站内各种机电设备的发热。电气设备的发热主要来源于发电机组、各类变压器、母线、电缆、高低压配电盘柜、电抗器和照明设备等。 1. 发电机组发热量 发电机组的散热量主要来自于两个方面,一是发电机组的盖板传热和机壳围护结构传热,另一是发电机组的冷却循环风的漏风所带来的热量。 大、中型发电机组的冷却方式通常采用封闭式空气自循环冷却方式,发电机绕组的损耗传给冷却空气,空气的热量再通过机组水冷却器由冷却水带走。根据实测的数据,定子排出的空气温度一般不超过65℃,而进入转子的空气温度一般不低于5℃。 发电机机壳的散热量可以按下式计算: w 其中:——发电机机壳的传热系数 w/㎡·℃ ——发电机机壳的面积 ㎡ ——发电机冷却循环风的平均温度℃ ——室内空气温度℃ 发电机的漏风散热量可以按下式计算: w 其中:——漏风系数,钢盖板取0.3% ——发电机的冷却循环风量m3/h ——空气比热 w/kg·℃ ——空气容重取1.2kg/m3 ——发电机漏风温度℃ ——室内空气温度℃ 根据发电机组内部的冷却风温和发电机的表面积,我们不难计算机组壳体的传热量。但漏风热量的计算上却有较大的差异,随着机械制造技术的不断提高,特别是空气冷却器的效率的提高,发电机组的冷却循环风量各个厂商有较大区别。例如按机电设计手册计算,30 万KW 机组的冷却循环风量约为200m3 /h,但多数国际厂商提供的冷却风量约为120m3 /h,这就给计算结果产生较大的出入。一般情况下,冷却风温越低,发电机的线圈温度也越低,发电机的效率就越高,但是冷却风温受冷却器的布置尺寸影响,冷却器大,机组的制造难度相对增大,经济性下降,冷却风温不可能无限降低,机组制造厂设计时考虑一个经济区域,达到机组的最大性价比。因此,在实际的设计计算中,应由发电机厂商提供冷却循环风量参数对漏风热量加以核算。 2. 变压器发热量 变压器散热散热主要指变压器内部的能量损耗,由铜损(电阻损耗)和铁损(铁磁损耗)两部分组成,其中铜损是随负荷大小而变化,而铁损与负荷的大小无关,可以看成一定值。通常将额定负荷时的铜损定为短路损耗,额定电压下的铁损定为空载损耗。 自冷、风冷和干式变压器的损耗,全部散发到周围空气中。 风冷变压器的散热量,简单地可以按下式计算: Kw 其中:——变压器的空载损耗 Kw ——变压器的短路损耗 Kw 水冷变压...
