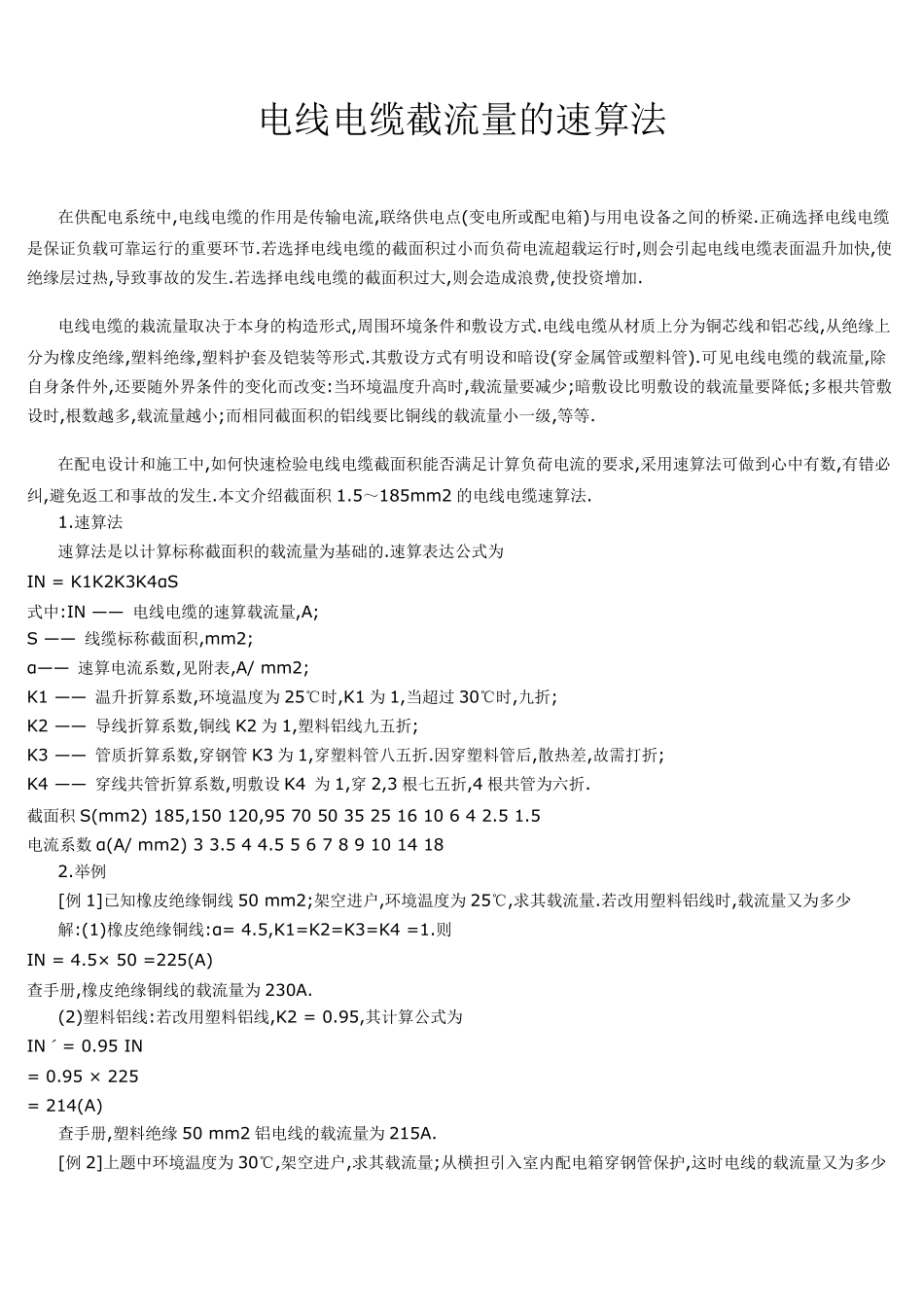

电缆截面载流量对照表 电 线 电 缆 截 流 量 的 速 算 法 在 供 配 电 系 统 中 ,电 线 电 缆 的 作 用 是 传 输 电 流 ,联 络 供 电 点 (变 电 所 或 配 电 箱 )与 用 电 设 备 之 间 的 桥 梁 .正 确 选 择 电 线 电 缆是 保 证 负 载 可 靠 运 行 的 重 要 环 节 .若 选 择 电 线 电 缆 的 截 面 积 过 小 而 负 荷 电 流 超 载 运 行 时 ,则 会 引 起 电 线 电 缆 表 面 温 升 加 快 ,使绝 缘 层 过 热 ,导 致 事 故 的 发 生 .若 选 择 电 线 电 缆 的 截 面 积 过 大 ,则 会 造 成 浪 费 ,使 投 资 增 加 . 电 线 电 缆 的 栽 流 量 取 决 于 本 身 的 构 造 形 式 ,周 围 环 境 条 件 和 敷 设 方 式 .电 线 电 缆 从 材 质 上 分 为 铜 芯 线 和 铝 芯 线 ,从 绝 缘 上分 为 橡 皮 绝 缘 ,塑 料 绝 缘 ,塑 料 护 套 及 铠 装 等 形 式 .其 敷 设 方 式 有 明 设 和 暗 设 (穿金属管或 塑 料 管).可 见电 线 电 缆 的 载 流 量 ,除自身 条 件 外,还要 随外界条 件 的 变 化而 改变 :当环 境 温 度升 高时 ,载 流 量 要 减少;暗 敷 设 比明 敷 设 的 载 流 量 要 降低;多根共管敷设 时 ,根数越多,载 流 量 越小 ;而 相同截 面 积 的 铝 线 要 比铜 线 的 载 流 量 小 一级,等 等 . 在 配 电 设 计和 施工中 ,如何快 速 检验电 线 电 缆 截 面 积 能否满足计算 负 荷 电 流 的 要 求,采用 速 算 法 可 做到心中 有 数,有 错必纠,避免返工和 事 故 的 发 生 .本 文介绍截 面 积 1.5～185mm2 的 电 线 电 缆 速 算 法 . 1.速 算 法 速 算 法 是 以计算 标称截 面 积 的 载 流 量 为 基础的 .速 算 表 达公式 为 IN = K1K2K3K4αS 式 中 :IN —— 电 线 电 缆 的 速 算 载 流 量 ,A; S —— 线 缆 标称截 面 积 ,mm2; α—— 速 算 电 流 系 数,见附表 ,A/ mm2; K1 —— 温 升 折算 系 数,环 境 温 度为 25℃时 ,K1 为 1,当超 过 30℃时 ,九折; K2 —— 导 线 折算 系 数,铜 线 K2 为 1...
