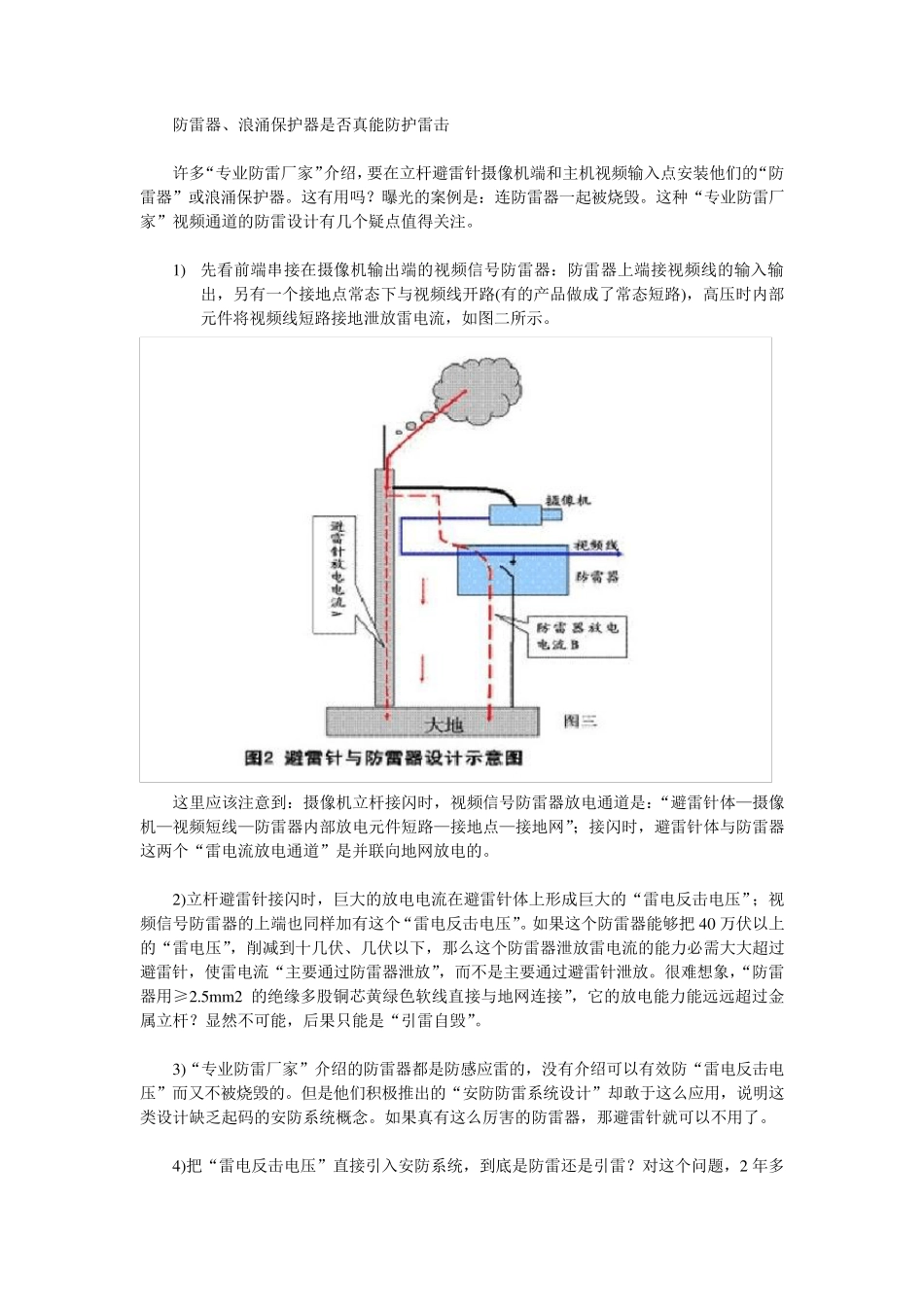

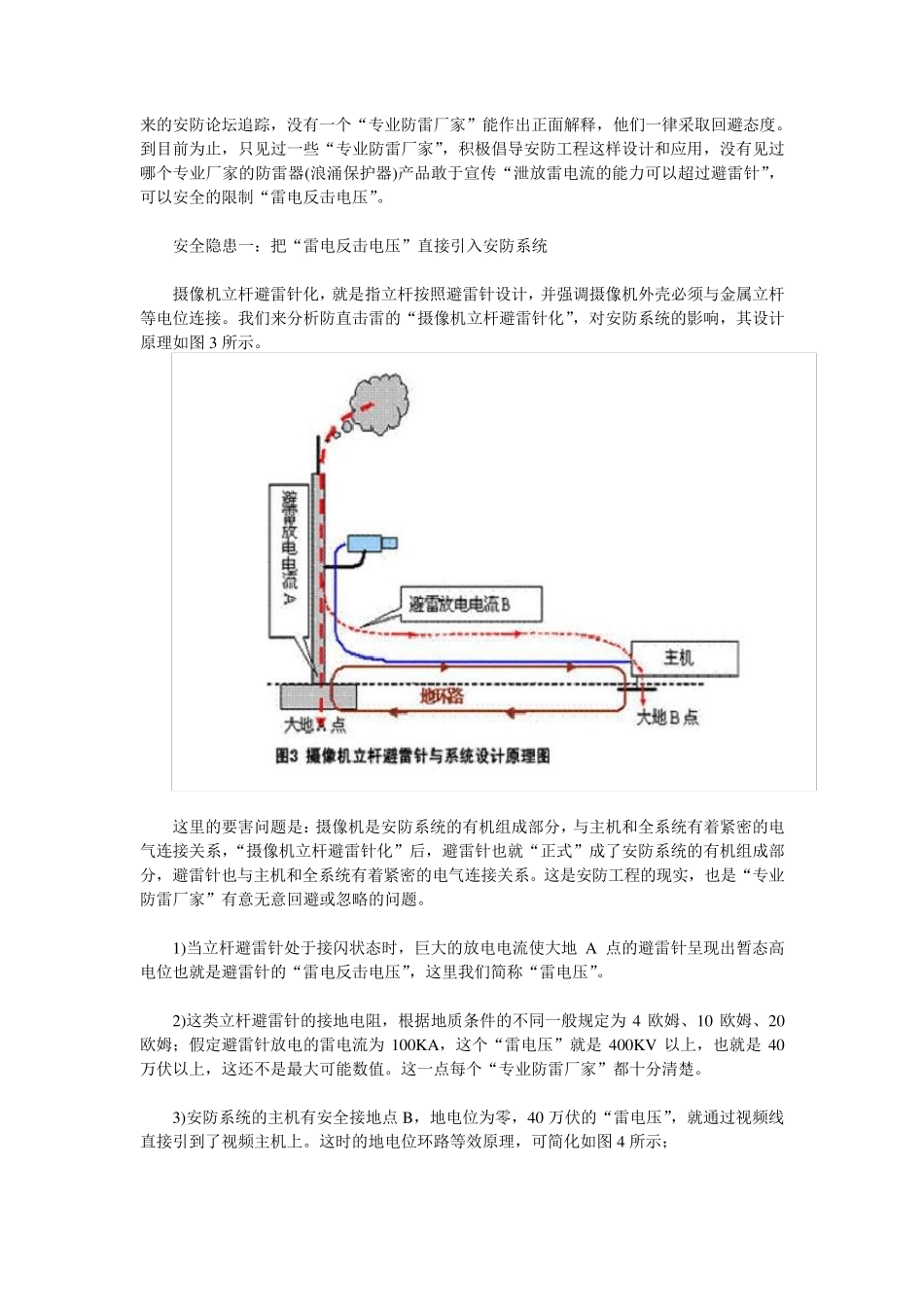

摄像机立杆避雷针化防雷设计 目前安防行业流传最多的“专业防雷厂家”设计是这样描述的：“前端设备，如摄像头应置于接闪器(避雷针或其它接闪导体)有效保护范围之内。当摄像机独立架设时，原则上为了防止避雷针及引下线上的暂态高电位，避雷针最好距摄像机3－4 米的距离。如有困难，避雷针也可以架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或选用Φ8 的镀锌圆钢。为防止电磁感应，沿电线杆引上的摄像机电源线和信号线应穿在金属管内以达到屏蔽作用，屏蔽金属管的两端均应接地”。 还有更明确的描述：“室外金属立杆摄像机需不需要与立杆绝缘？不需要，且必须进行可靠的等电位连接。当金属立杆遭受直接雷击或泄放雷电流时会在金属立杆周围产生一磁场，这一磁场达到一定强度时会对附近的电子设备放电；而摄像机外壳 与金属立杆连接后 不存 在电位差 ；摄像机更安全 。” 我 们 把 这类 设计称 为“摄像机立杆避雷针化设计”，它的典 型 架构 如图 1 所 示 。 安防行业许 多工 程 的防直击雷就 是照 此 设计的，一个 多次 被 雷劈 了的案 例 就 是这么 做的。然 而这种 看 似 可以很 好的防雷设计在不少 工 程 中 运 用中 并 不防雷，不仅 造 成 了设备的损害 ，甚 至 还影 响 到工 程 的整 体质 量 。 安防行业还有一种 流行做 法 和观 点 ：防雷就 要接地，接地就 可以防雷，接地就 可以防干扰 。把 接地当成 了安防系 统 防雷、 防干 扰 的“法 宝 ”，导致 多点 接地的安防系 统 屡 见 不鲜 。 大 量 工 程 案 例 表 明，这样的工 程 不打 雷不下雨 还会莫 名 其妙 的烧 毁 设备，烧 毁 抗 干 扰 器、避雷器等。对上述这些 现 象 ，EIE 实 验 室经 过 多年 的模 拟 实 验 研 究 和典 型 工 程 案 例 分 析 ，初步 揭 开 了其中 的奥 秘 。 防雷器、浪涌保护器是否真能防护雷击 许多“专业防雷厂家”介绍，要在立杆避雷针摄像机端和主机视频输入点安装他们的“防雷器”或浪涌保护器。这有用吗？曝光的案例是：连防雷器一起被烧毁。这种“专业防雷厂家”视频通道的防雷设计有几个疑点值得关注。 1) 先看前端串接在摄像机输出端的视频信号防雷器：防雷器上端接视频线的输入输出，另有一个接地点常态下与视频线开路(有的产品做成了常态短路)，高压时内部元件将视频线短路接地泄放雷电流，...
