砌墙砖检验方法

砌墙砖检验方法_第1页
1/14
砌墙砖检验方法_第2页
2/14
砌墙砖检验方法_第3页
3/14

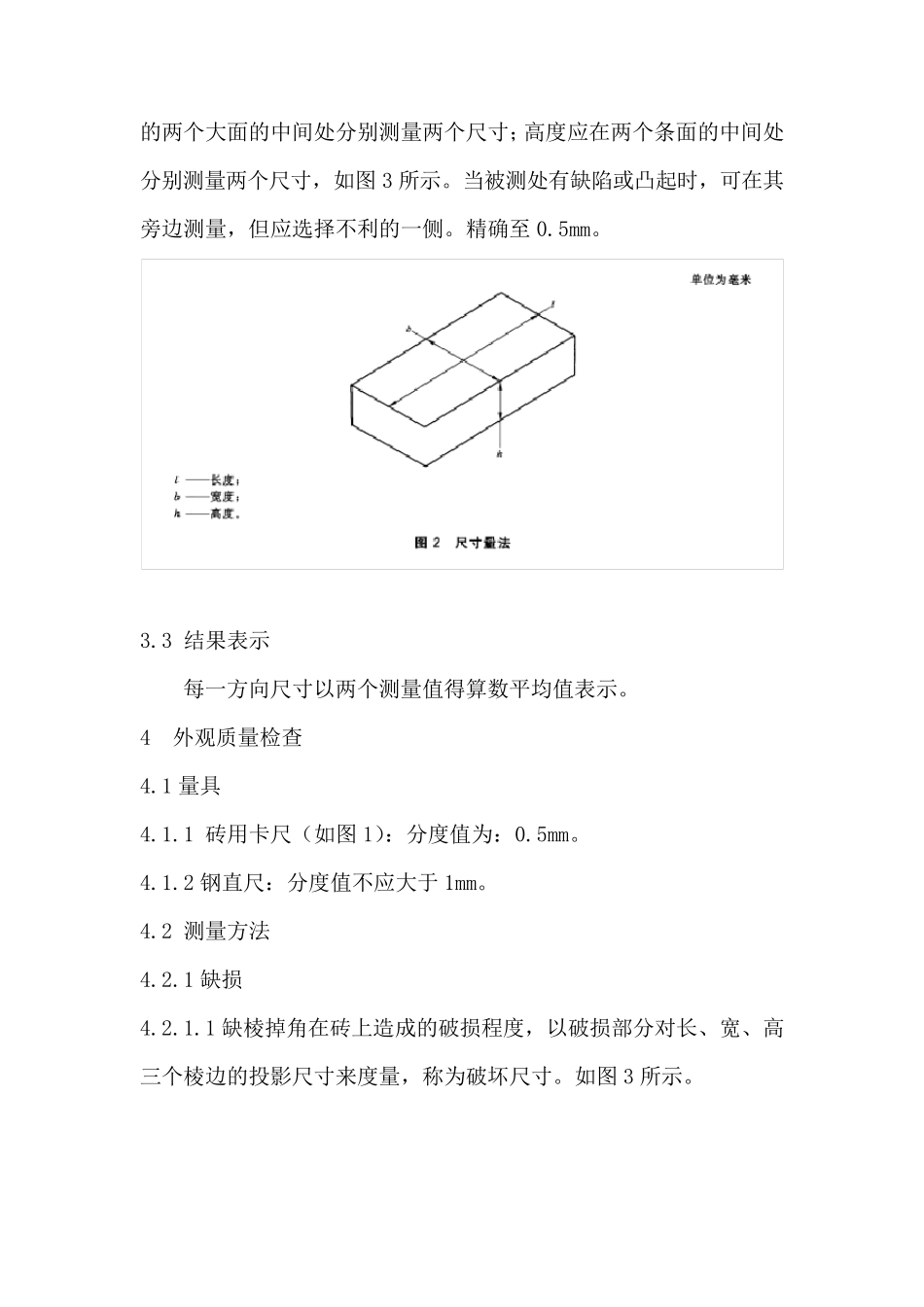

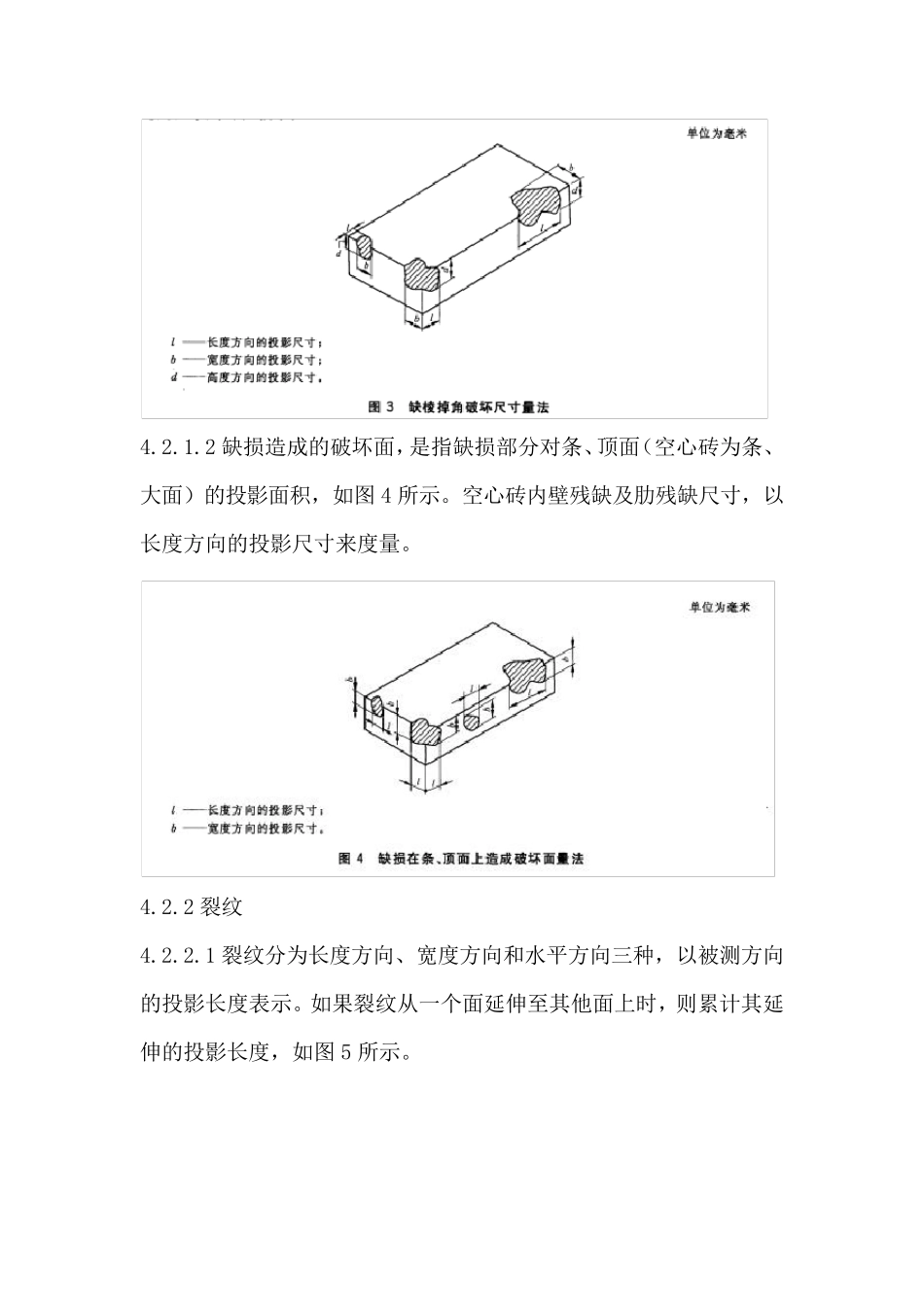

作 业 指 导 书 文件代号 ZSJ/ZY-00013 第4 版 第0 次修订 共1 1 页 13、砌墙砖检验方法 实施日期 2 0 1 6 .1 .1 1 目的:为砌墙砖(烧结砖和非烧结砖)的抗折强度、抗压强度、冻融等常用的检验项目特编制本作业指导书,其他项目未予列入。 2 引用标准 2.1 GB/T2542——2012 砌墙砖试验方法(以下简称标准) 2.2 GB/T5101——2003 烧结普通砖 2.3 GB 13544——2011 烧结空心砖和空心砌块 2.4 GB 11945——1999 蒸压灰砂砖 2.5 JC239——2001 粉煤灰砖 3 尺寸测量 3.1 量具 砖用卡尺,分度值为0.5mm。 3.2 测量方法 长度应在砖的两个大面的中间处分别测量两个尺寸;宽度应在砖的两个大面的中间处分别测量两个尺寸;高度应在两个条面的中间处分别测量两个尺寸,如图3 所示。当被测处有缺陷或凸起时,可在其旁边测量,但应选择不利的一侧。精确至0.5mm。 3.3 结果表示 每一方向尺寸以两个测量值得算数平均值表示。 4 外观质量检查 4.1 量具 4.1.1 砖用卡尺(如图1):分度值为:0.5mm。 4.1.2 钢直尺:分度值不应大于1mm。 4.2 测量方法 4.2.1 缺损 4.2.1.1 缺棱掉角在砖上造成的破损程度,以破损部分对长、宽、高三个棱边的投影尺寸来度量,称为破坏尺寸。如图3 所示。 4.2.1.2 缺损造成的破坏面,是指缺损部分对条、顶面(空心砖为条、大面)的投影面积,如图 4 所示。空心砖内壁残缺及肋残缺尺寸,以长度方向的投影尺寸来度量。 4.2.2 裂纹 4.2.2.1 裂纹分为长度方向、宽度方向和水平方向三种,以被测方向的投影长度表示。如果裂纹从一个面延伸至其他面上时,则累计其延伸的投影长度,如图 5 所示。 4.2.2.2 多孔砖的空洞与裂纹相通时,则将孔洞包括在裂纹内一并测量。如图 6 所示。 4.2.2.3 裂纹长度以在三个方向上分别测得的最长裂纹作为测量结果。 4.2.3 弯曲 4.2.3.1 弯曲分别在大面和条面上测量,测量时将砖用卡尺的两支脚沿棱边两端放置,择其弯曲最大处将垂直尺推到砖面,如图 7 所示。但不应将因杂质或碰伤造成的凹处计算在内。 4.2.3.2 以弯曲中测得的较大者作为测量结果。 4.2.4 杂质凸出高度 杂质在砖面上造成的凸出高度,以杂质距砖面的最大距离表示。测量将砖用卡尺的两支脚置于凸出两边的砖平面上,以垂直尺测量,如图 8 所示。 4.2.5 色差 装饰面朝上随机分两排并列,在自然光下距离砖样2m 处目测。 4.2.6 结果处理 外...
