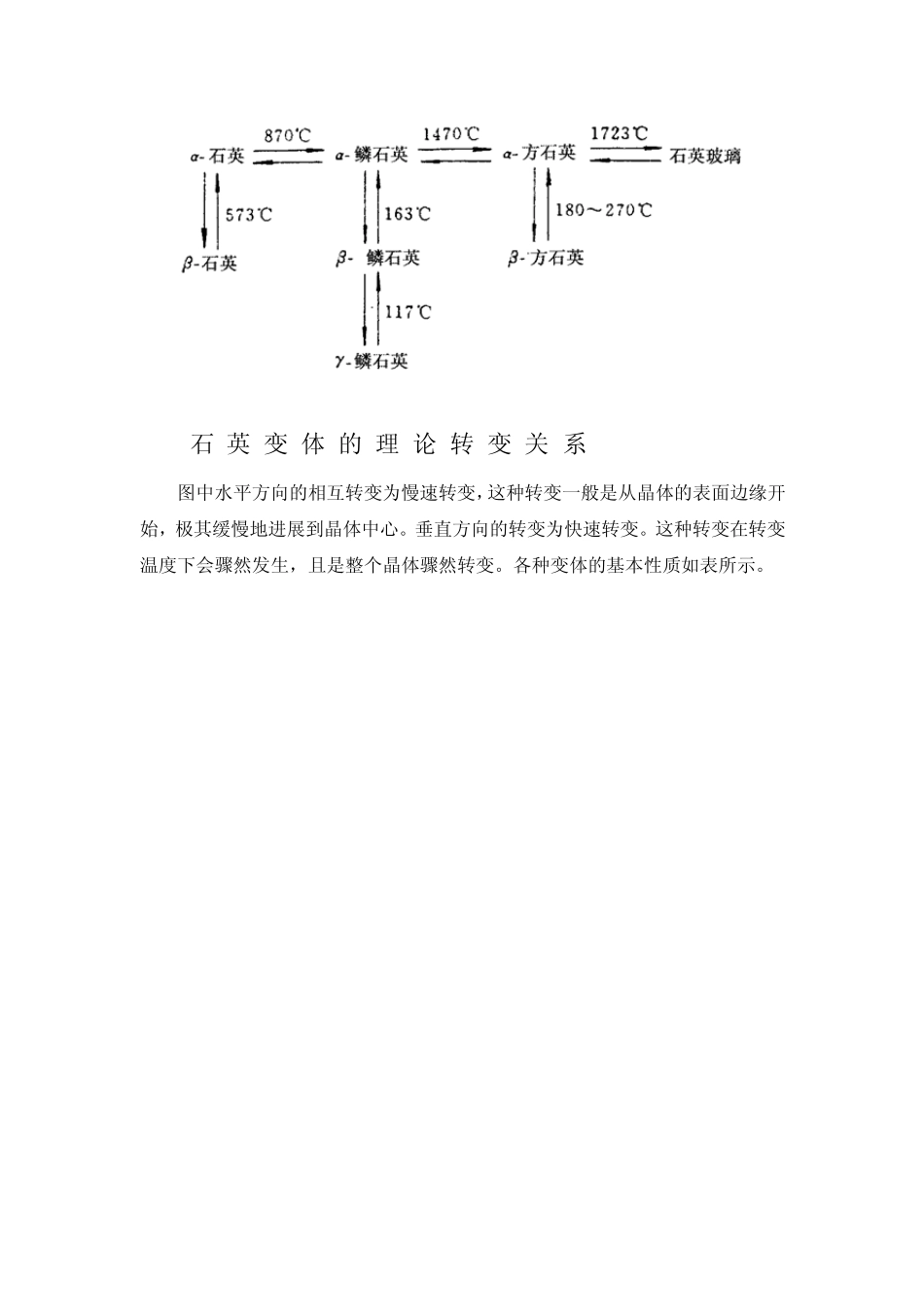

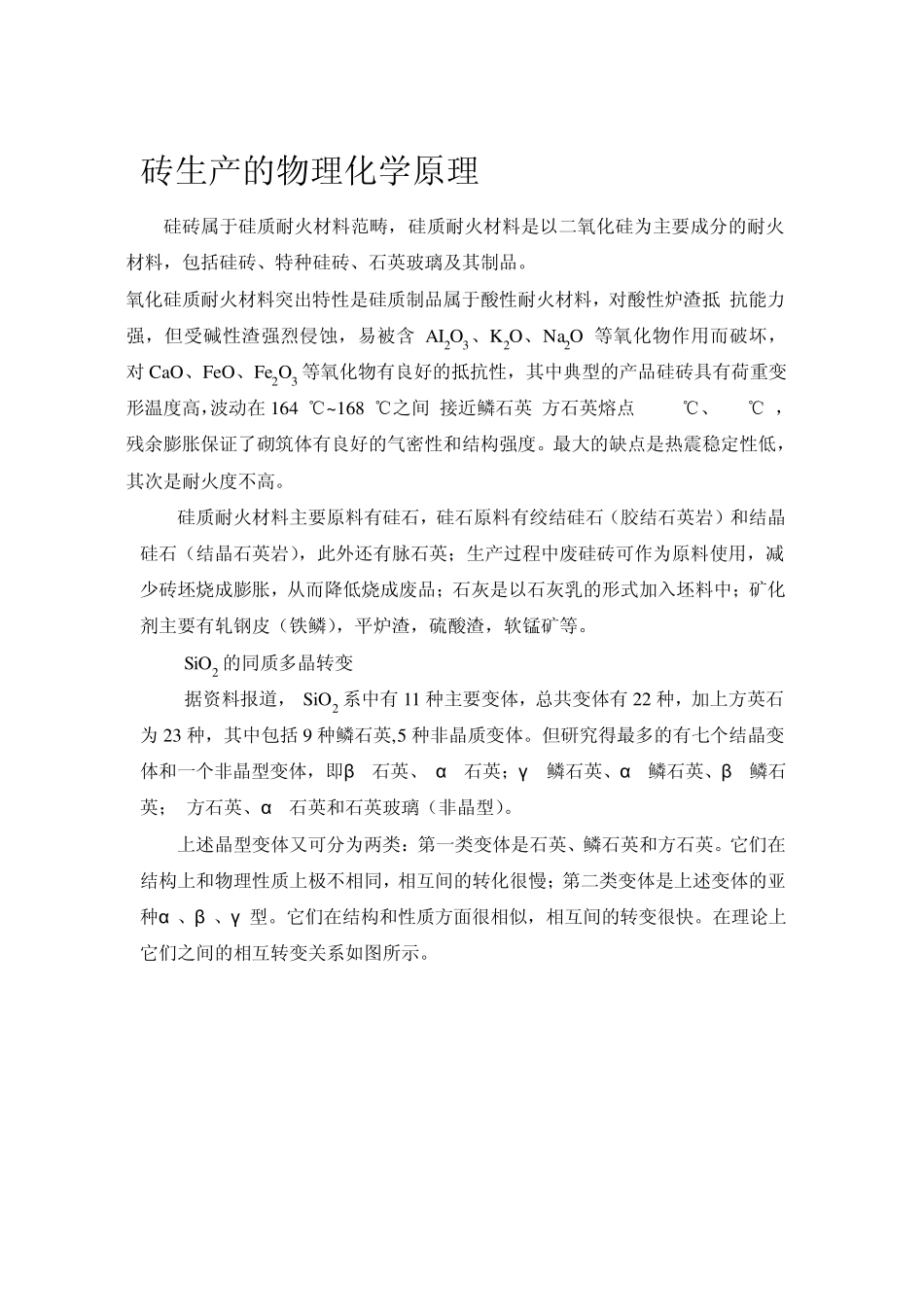

砖生产的物理化学原理 硅砖属于硅质耐火材料范畴，硅质耐火材料是以二氧化硅为主要成分的耐火材料，包括硅砖、特种硅砖、石英玻璃及其制品。 氧化硅质耐火材料突出特性是硅质制品属于酸性耐火材料，对酸性炉渣抵 抗能力强，但受碱性渣强烈侵蚀，易被含AI2O3、K2O、Na2O 等氧化物作用而破坏， 对CaO、FeO、Fe2O3 等氧化物有良好的抵抗性，其中典型的产品硅砖具有荷重变形温度高，波动在1640℃~ 1680℃之间,接近鳞石英,方石英熔点(1670℃、1713℃)，残余膨胀保证了砌筑体有良好的气密性和结构强度。最大的缺点是热震稳定性低，其次是耐火度不高。 硅质耐火材料主要原料有硅石，硅石原料有绞结硅石（胶结石英岩）和结晶硅石（结晶石英岩），此外还有脉石英；生产过程中废硅砖可作为原料使用，减少砖坯烧成膨胀，从而降低烧成废品；石灰是以石灰乳的形式加入坯料中；矿化剂主要有轧钢皮（铁鳞），平炉渣，硫酸渣，软锰矿等。 SiO2 的同质多晶转变 据资料报道， SiO2 系中有11 种主要变体，总共变体有22 种，加上方英石为23 种，其中包括9 种鳞石英,5 种非晶质变体。但研究得最多的有七个结晶变体和一个非晶型变体，即β -石英、 α -石英；γ -鳞石英、α -鳞石英、β -鳞石英； 方石英、α -石英和石英玻璃（非晶型）。 上述晶型变体又可分为两类：第一类变体是石英、鳞石英和方石英。它们在结构上和物理性质上极不相同，相互间的转化很慢；第二类变体是上述变体的亚种α 、β 、γ 型。它们在结构和性质方面很相似，相互间的转变很快。在理论上它们之间的相互转变关系如图所示。 石 英 变 体 的 理 论 转 变 关 系 图中水平方向的相互转变为慢速转变，这种转变一般是从晶体的表面边缘开始，极其缓慢地进展到晶体中心。垂直方向的转变为快速转变。这种转变在转变温度下会骤然发生，且是整个晶体骤然转变。各种变体的基本性质如表所示。 上述慢速转化的温度界限只是在加热时间很长，原料粉碎很细，有强矿化剂存在的条件下，才是正确的。实际上看到的转变关系是按图所示进行的 氧 化 硅 变 体 实 际 转 变 图 图中所示石英转变为鳞石英的转化速度和程度，不仅与温度的高低和矿化剂的存在（种类和数量）有关，而且也与温度的作用时间、原料的颗粒大小、显微组织结晶大小）等因素有关。温度高、高温作用时间长、颗粒小、结晶小、矿化剂作用强，则转化快，反之则慢。无论是慢速转变或快速转变，都伴...
