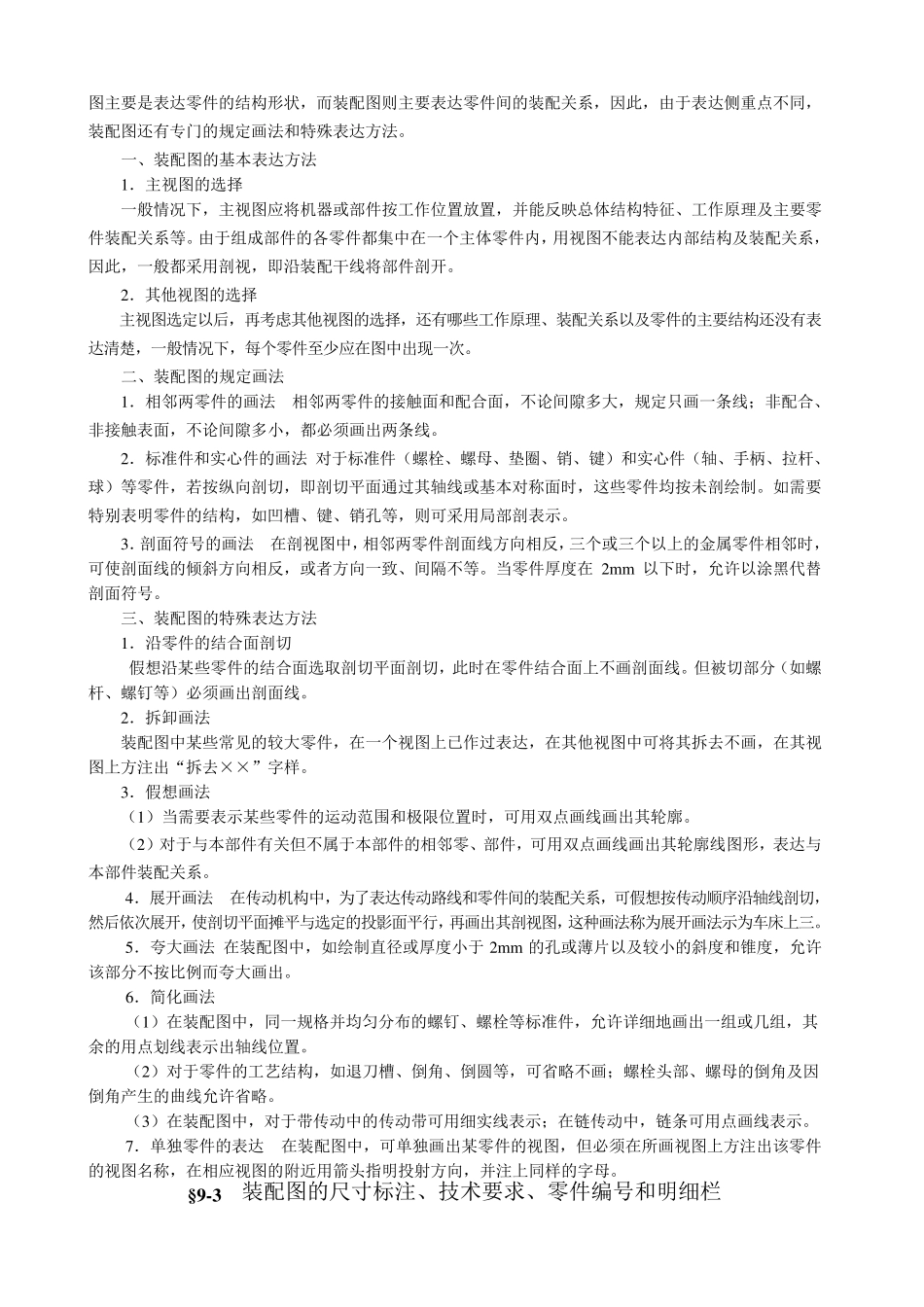

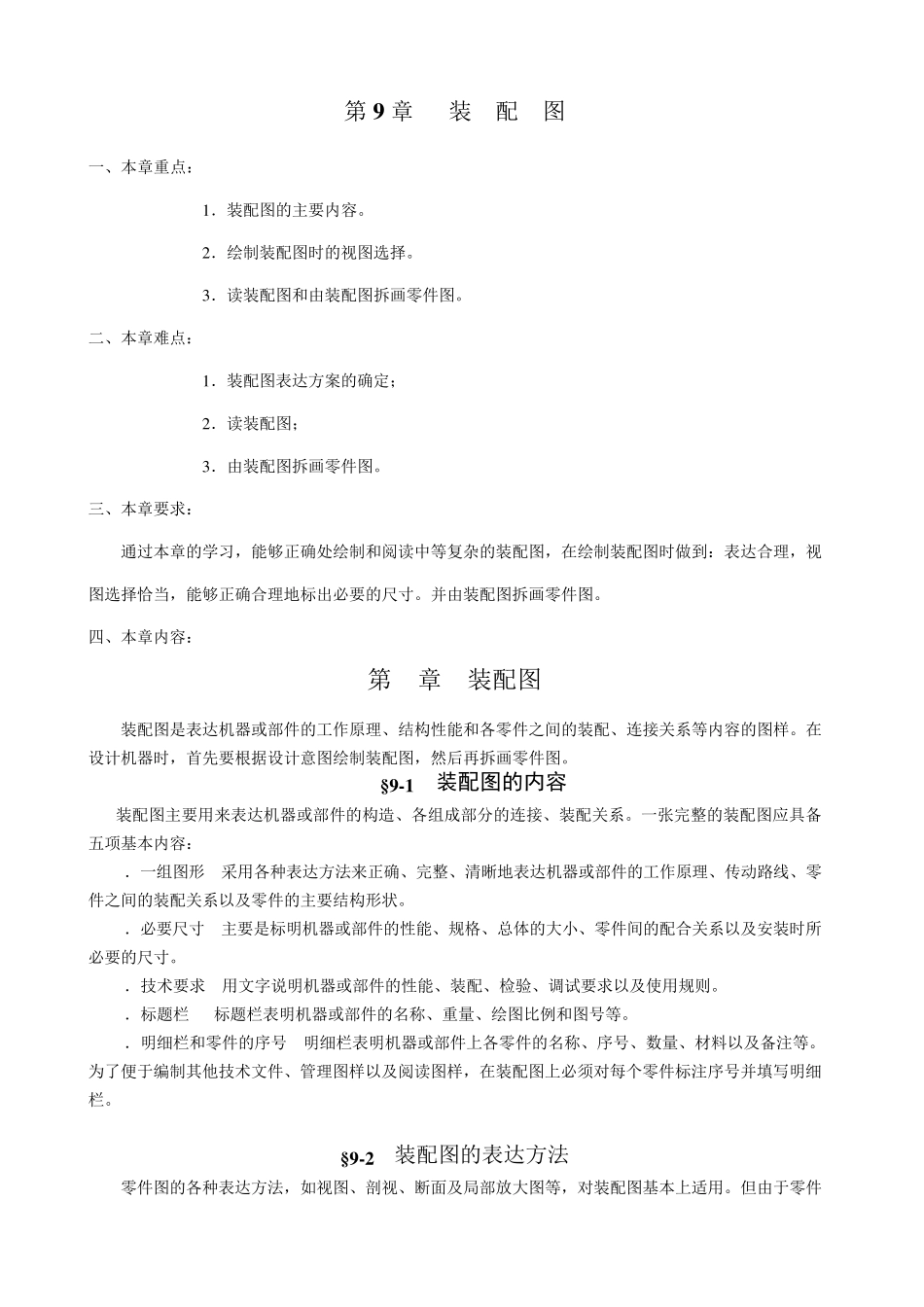

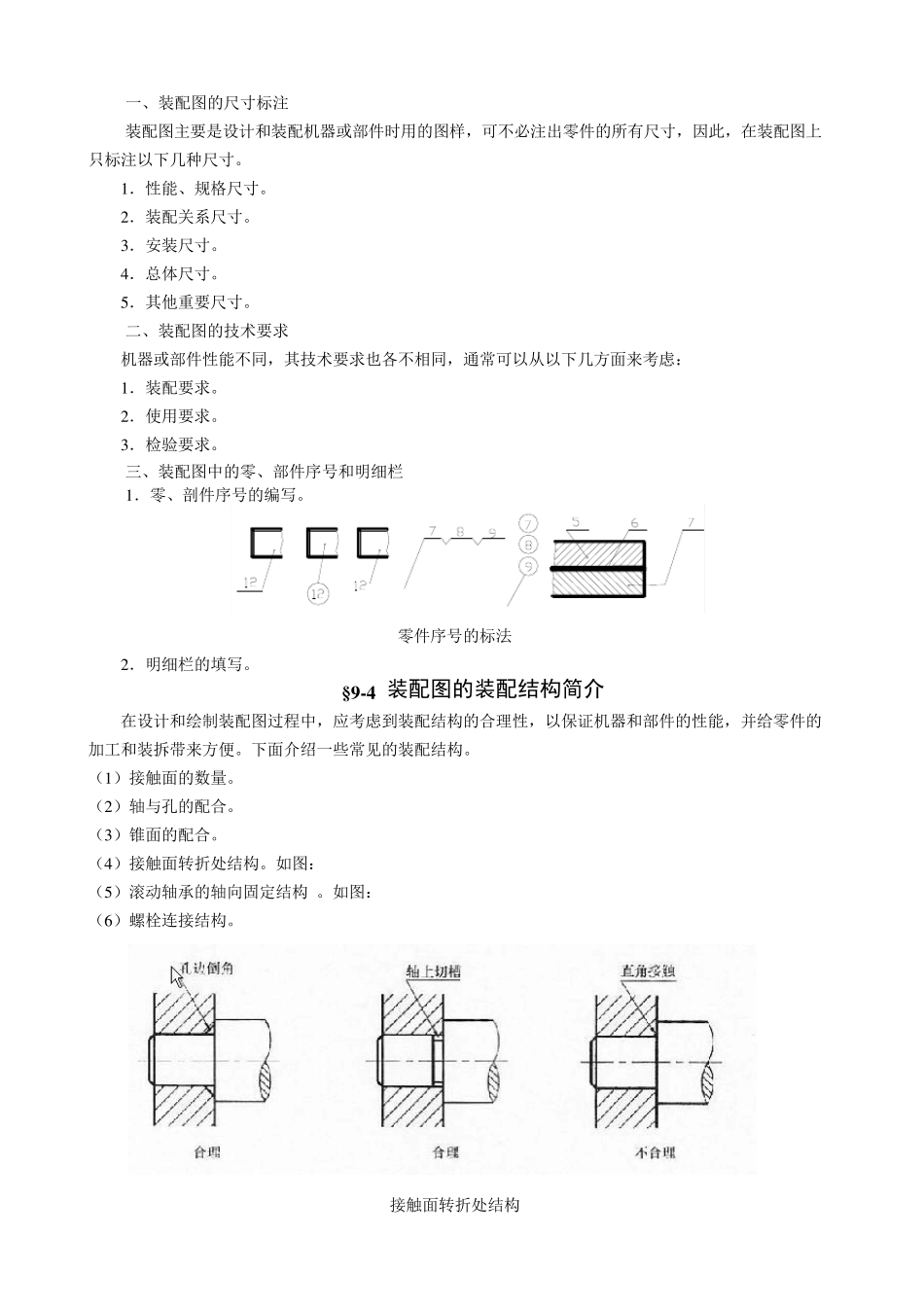

第9 章 装 配 图 一、本章重点： 1 ．装配图的主要内容。 2 ．绘制装配图时的视图选择。 3 ．读装配图和由装配图拆画零件图。 二、本章难点： 1 ．装配图表达方案的确定； 2 ．读装配图； 3 ．由装配图拆画零件图。 三、本章要求： 通过本章的学习，能够正确处绘制和阅读中等复杂的装配图，在绘制装配图时做到：表达合理，视图选择恰当，能够正确合理地标出必要的尺寸。并由装配图拆画零件图。 四、本章内容： 第9章 装配图 装配图是表达机器或部件的工作原理、结构性能和各零件之间的装配、连接关系等内容的图样。在设计机器时，首先要根据设计意图绘制装配图，然后再拆画零件图。 § 9 -1 装配图的内容 装配图主要用来表达机器或部件的构造、各组成部分的连接、装配关系。一张完整的装配图应具备五项基本内容： 1．一组图形 采用各种表达方法来正确、完整、清晰地表达机器或部件的工作原理、传动路线、零件之间的装配关系以及零件的主要结构形状。 2．必要尺寸 主要是标明机器或部件的性能、规格、总体的大小、零件间的配合关系以及安装时所必要的尺寸。 3．技术要求 用文字说明机器或部件的性能、装配、检验、调试要求以及使用规则。 4．标题栏 标题栏表明机器或部件的名称、重量、绘图比例和图号等。 5．明细栏和零件的序号 明细栏表明机器或部件上各零件的名称、序号、数量、材料以及备注等。为了便于编制其他技术文件、管理图样以及阅读图样，在装配图上必须对每个零件标注序号并填写明细栏。 § 9 -2 装配图的表达方法 零件图的各种表达方法，如视图、剖视、断面及局部放大图等，对装配图基本上适用。但由于零件图主要是表达零件的结构形状，而装配图则主要表达零件间的装配关系，因此，由于表达侧重点不同，装配图还有专门的规定画法和特殊表达方法。 一、装配图的基本表达方法 1．主视图的选择 一般情况下，主视图应将机器或部件按工作位置放置，并能反映总体结构特征、工作原理及主要零件装配关系等。由于组成部件的各零件都集中在一个主体零件内，用视图不能表达内部结构及装配关系，因此，一般都采用剖视，即沿装配干线将部件剖开。 2．其他视图的选择 主视图选定以后，再考虑其他视图的选择，还有哪些工作原理、装配关系以及零件的主要结构还没有表达清楚，一般情况下，每个零件至少应在图中出现一次。 二、装配图的规定画法 1．相邻两零件的画法 相邻两零件的接触面和配合面，...
