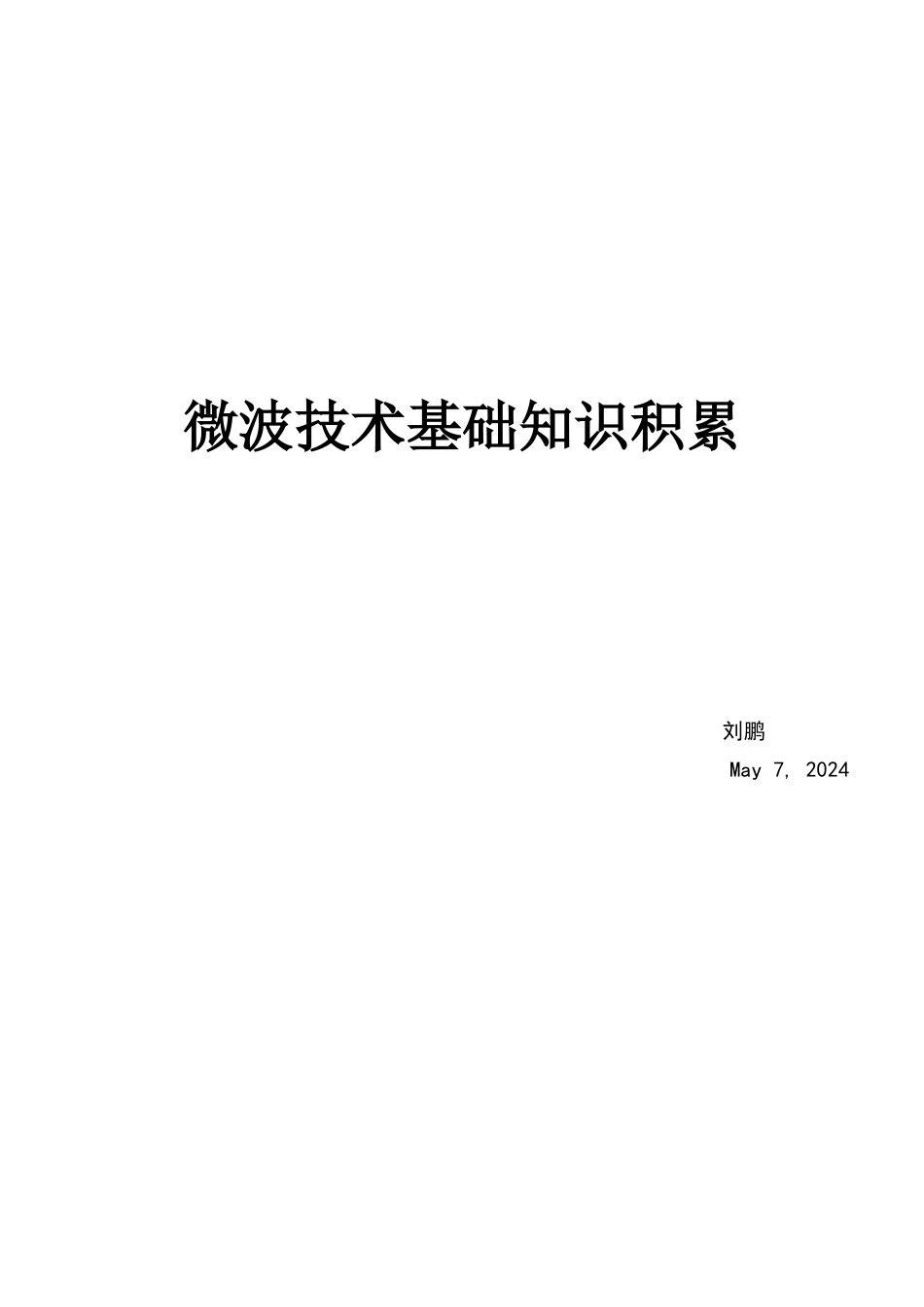

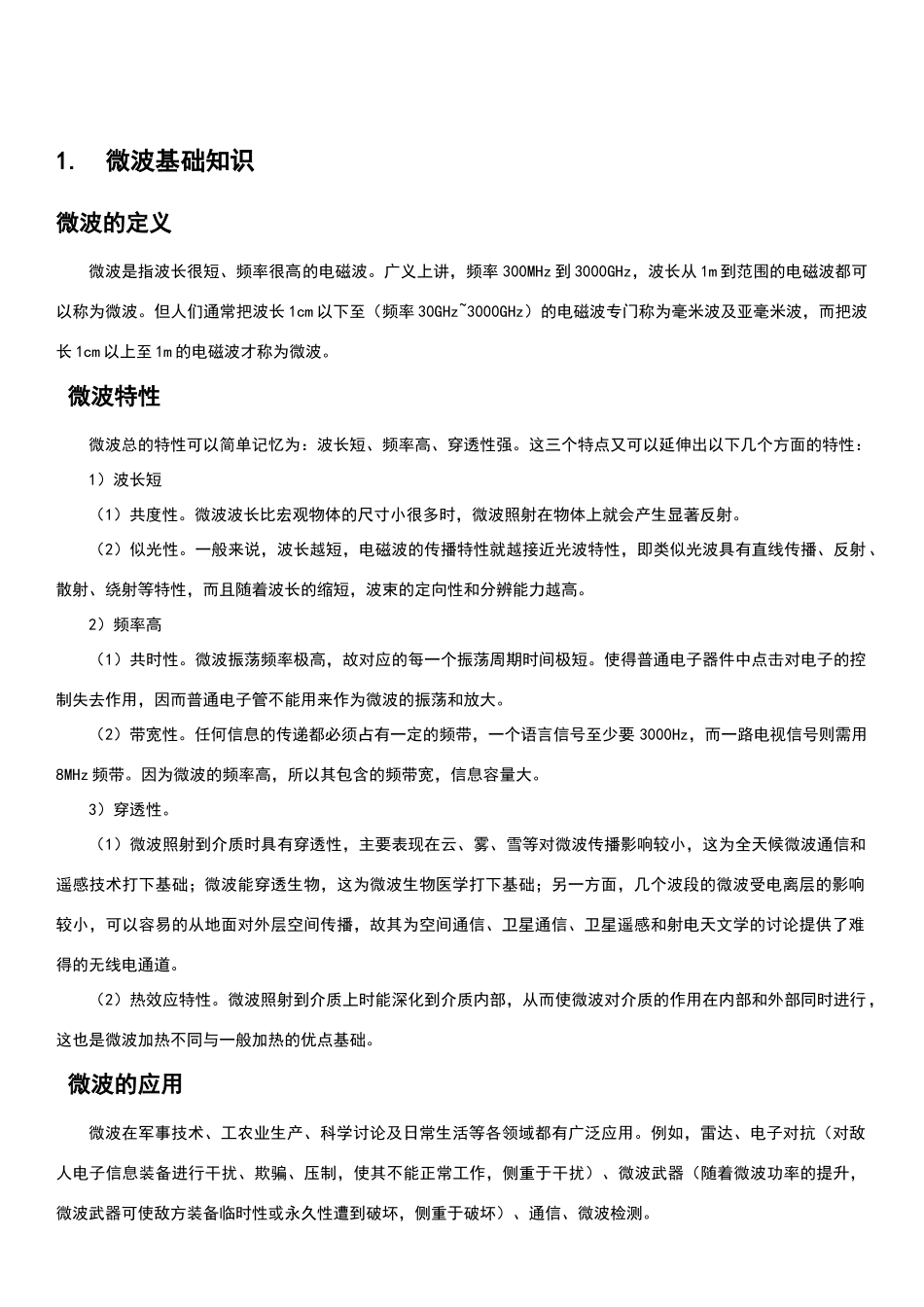

微波技术基础知识积累 刘鹏 May 7, 20241. 微波基础知识微波的定义微波是指波长很短、频率很高的电磁波。广义上讲，频率 300MHz 到 3000GHz，波长从 1m 到范围的电磁波都可以称为微波。但人们通常把波长 1cm 以下至（频率 30GHz~3000GHz）的电磁波专门称为毫米波及亚毫米波，而把波长 1cm 以上至 1m 的电磁波才称为微波。 微波特性微波总的特性可以简单记忆为：波长短、频率高、穿透性强。这三个特点又可以延伸出以下几个方面的特性：1）波长短（1）共度性。微波波长比宏观物体的尺寸小很多时，微波照射在物体上就会产生显著反射。（2）似光性。一般来说，波长越短，电磁波的传播特性就越接近光波特性，即类似光波具有直线传播、反射、散射、绕射等特性，而且随着波长的缩短，波束的定向性和分辨能力越高。2）频率高（1）共时性。微波振荡频率极高，故对应的每一个振荡周期时间极短。使得普通电子器件中点击对电子的控制失去作用，因而普通电子管不能用来作为微波的振荡和放大。（2）带宽性。任何信息的传递都必须占有一定的频带，一个语言信号至少要 3000Hz，而一路电视信号则需用8MHz 频带。因为微波的频率高，所以其包含的频带宽，信息容量大。3）穿透性。（1）微波照射到介质时具有穿透性，主要表现在云、雾、雪等对微波传播影响较小，这为全天候微波通信和遥感技术打下基础；微波能穿透生物，这为微波生物医学打下基础；另一方面，几个波段的微波受电离层的影响较小，可以容易的从地面对外层空间传播，故其为空间通信、卫星通信、卫星遥感和射电天文学的讨论提供了难得的无线电通道。（2）热效应特性。微波照射到介质上时能深化到介质内部，从而使微波对介质的作用在内部和外部同时进行，这也是微波加热不同与一般加热的优点基础。 微波的应用微波在军事技术、工农业生产、科学讨论及日常生活等各领域都有广泛应用。例如，雷达、电子对抗（对敌人电子信息装备进行干扰、欺骗、压制，使其不能正常工作，侧重于干扰）、微波武器（随着微波功率的提升，微波武器可使敌方装备临时性或永久性遭到破坏，侧重于破坏）、通信、微波检测。2. 滤波器简介微波滤波器是一个由集总元件（电感、电容、电阻）或者分布元件（波导段、微带、鳍线或其它传输介质）组成的电路，或是二者共同根据一种特定结构（拓扑）排列而成。滤波器使需要频率的信号以最小可能的衰减通过，同时衰减掉不需要的频率信号。典型的频率响应包括低通、高通、带通和带阻特性。
