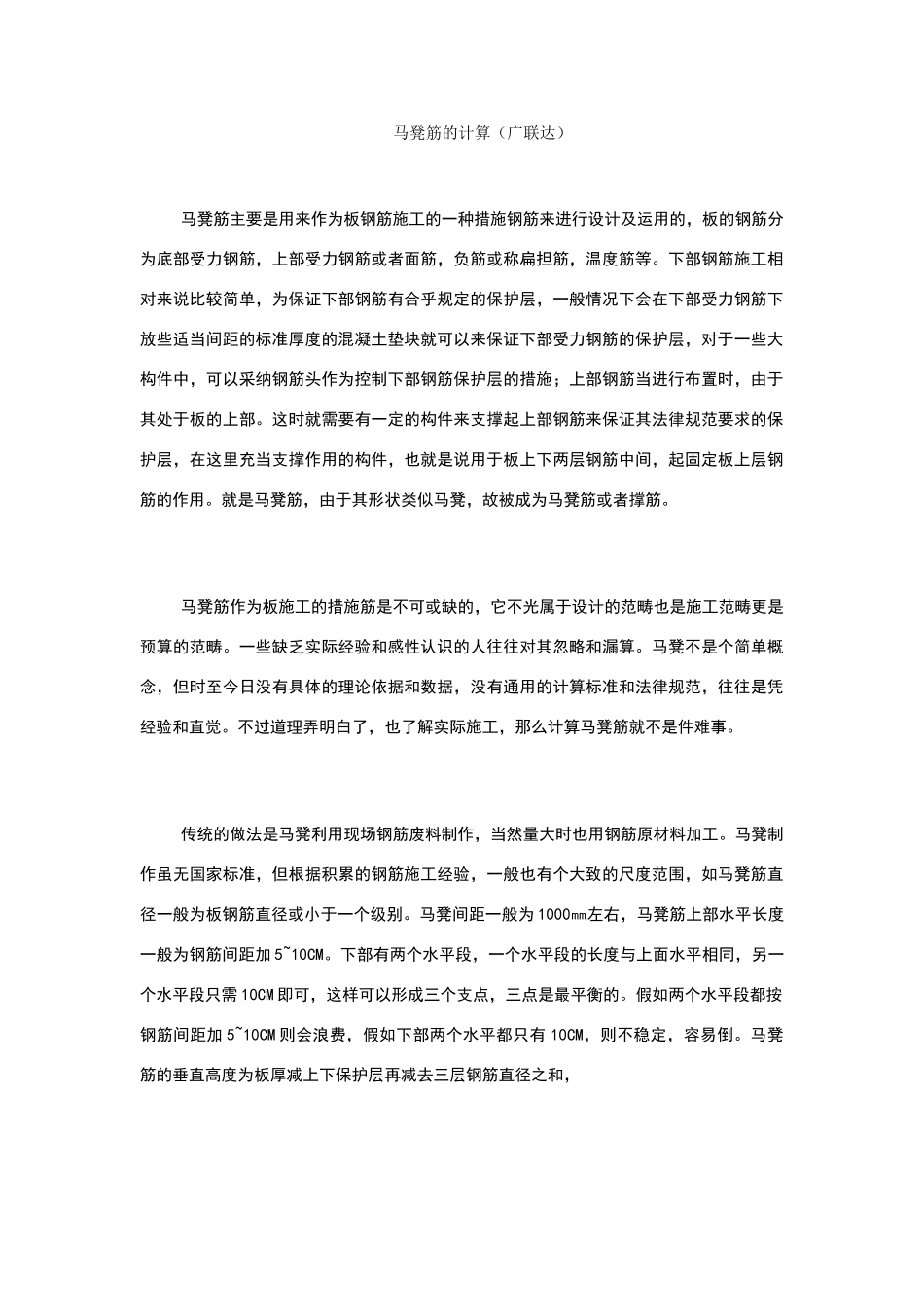

马凳筋的计算_第1页
1/12

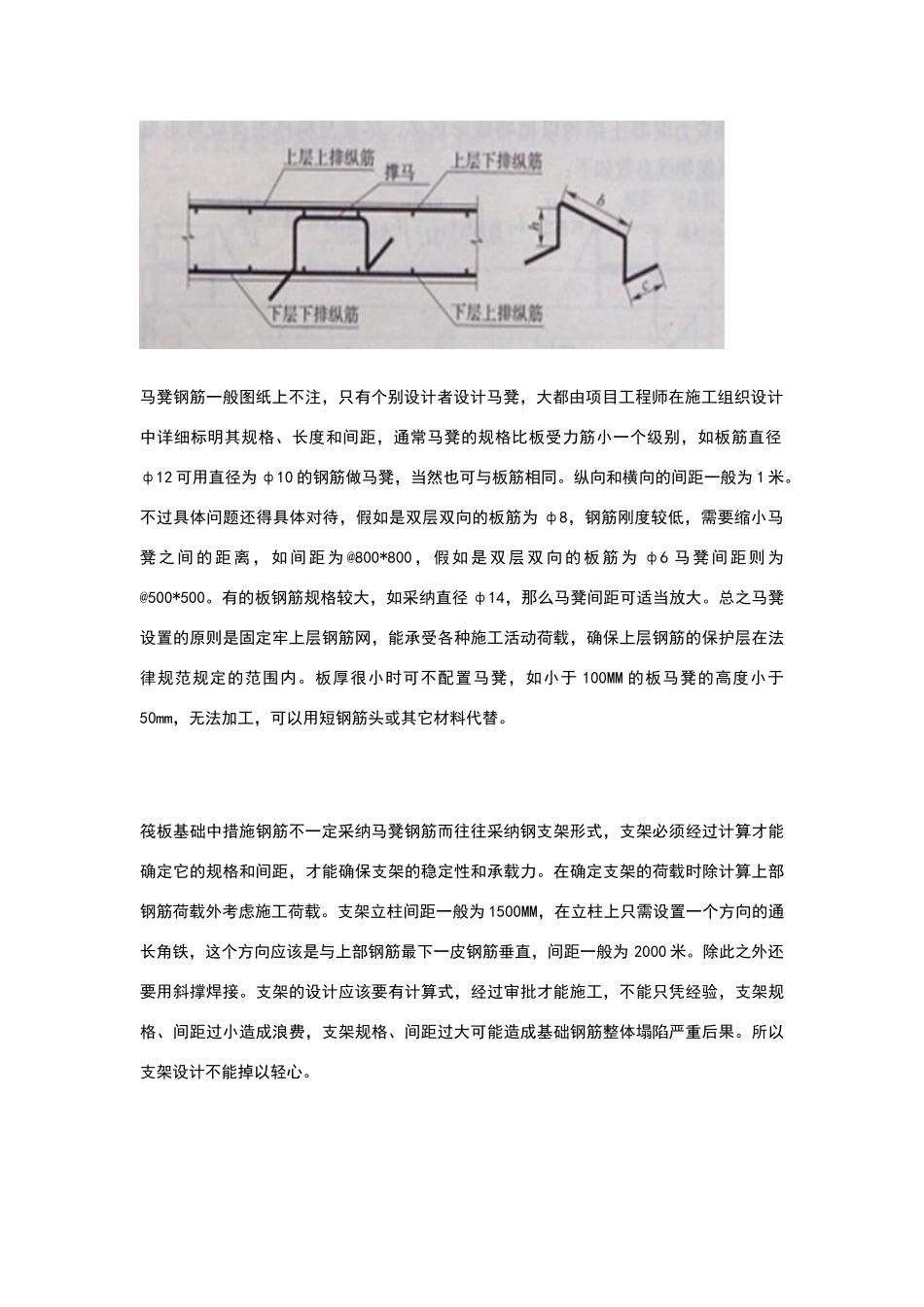

马凳筋的计算_第2页
2/12

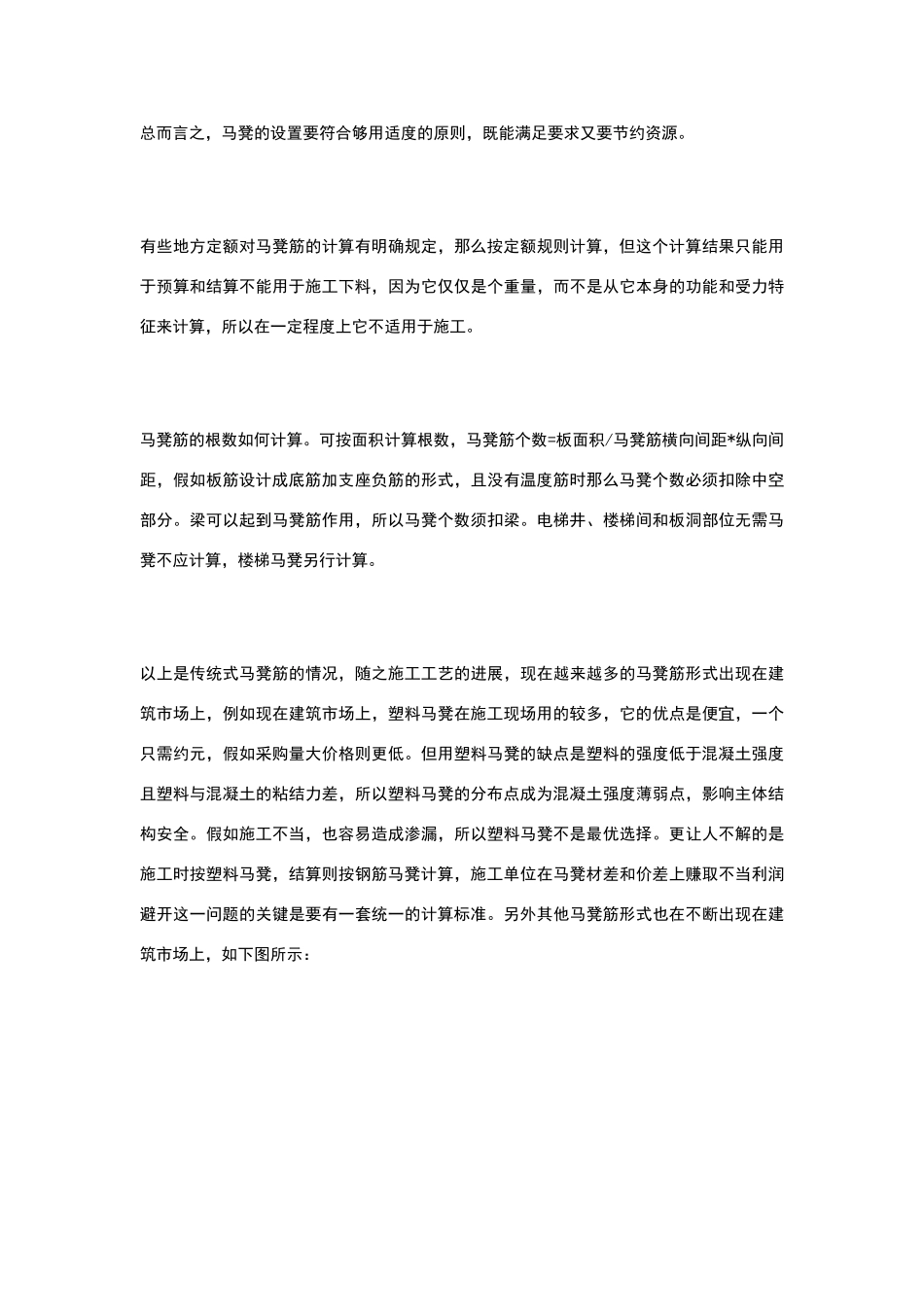

马凳筋的计算_第3页
3/12
马凳筋的计算(广联达)马凳筋主要是用来作为板钢筋施工的一种措施钢筋来进行设计及运用的,板的钢筋分为底部受力钢筋,上部受力钢筋或者面筋,负筋或称扁担筋,温度筋等。下部钢筋施工相对来说比较简单,为保证下部钢筋有合乎规定的保护层,一般情况下会在下部受力钢筋下放些适当间距的标准厚度的混凝土垫块就可以来保证下部受力钢筋的保护层,对于一些大构件中,可以采纳钢筋头作为控制下部钢筋保护层的措施;上部钢筋当进行布置时,由于其处于板的上部。这时就需要有一定的构件来支撑起上部钢筋来保证其法律规范要求的保护层,在这里充当支撑作用的构件,也就是说用于板上下两层钢筋中间,起固定板上层钢筋的作用。就是马凳筋,由于其形状类似马凳,故被成为马凳筋或者撑筋。马凳筋作为板施工的措施筋是不可或缺的,它不光属于设计的范畴也是施工范畴更是预算的范畴。一些缺乏实际经验和感性认识的人往往对其忽略和漏算。马凳不是个简单概念,但时至今日没有具体的理论依据和数据,没有通用的计算标准和法律规范,往往是凭经验和直觉。不过道理弄明白了,也了解实际施工,那么计算马凳筋就不是件难事。传统的做法是马凳利用现场钢筋废料制作,当然量大时也用钢筋原材料加工。马凳制作虽无国家标准,但根据积累的钢筋施工经验,一般也有个大致的尺度范围,如马凳筋直径一般为板钢筋直径或小于一个级别。马凳间距一般为 1000㎜左右,马凳筋上部水平长度一般为钢筋间距加 5~10CM。下部有两个水平段,一个水平段的长度与上面水平相同,另一个水平段只需 10CM 即可,这样可以形成三个支点,三点是最平衡的。假如两个水平段都按钢筋间距加 5~10CM 则会浪费,假如下部两个水平都只有 10CM,则不稳定,容易倒。马凳筋的垂直高度为板厚减上下保护层再减去三层钢筋直径之和,马凳钢筋一般图纸上不注,只有个别设计者设计马凳,大都由项目工程师在施工组织设计中详细标明其规格、长度和间距,通常马凳的规格比板受力筋小一个级别,如板筋直径ф12 可用直径为 ф10 的钢筋做马凳,当然也可与板筋相同。纵向和横向的间距一般为 1 米。不过具体问题还得具体对待,假如是双层双向的板筋为 ф8,钢筋刚度较低,需要缩小马凳 之 间 的 距 离 , 如 间 距 为 @800*800 , 假 如 是 双 层 双 向 的 板 筋 为 ф6 马 凳 间 距 则 为@500*500。有的板钢筋规格较大,如采纳直径 ф14,那么马凳间距可适当放大。总之马凳设...
