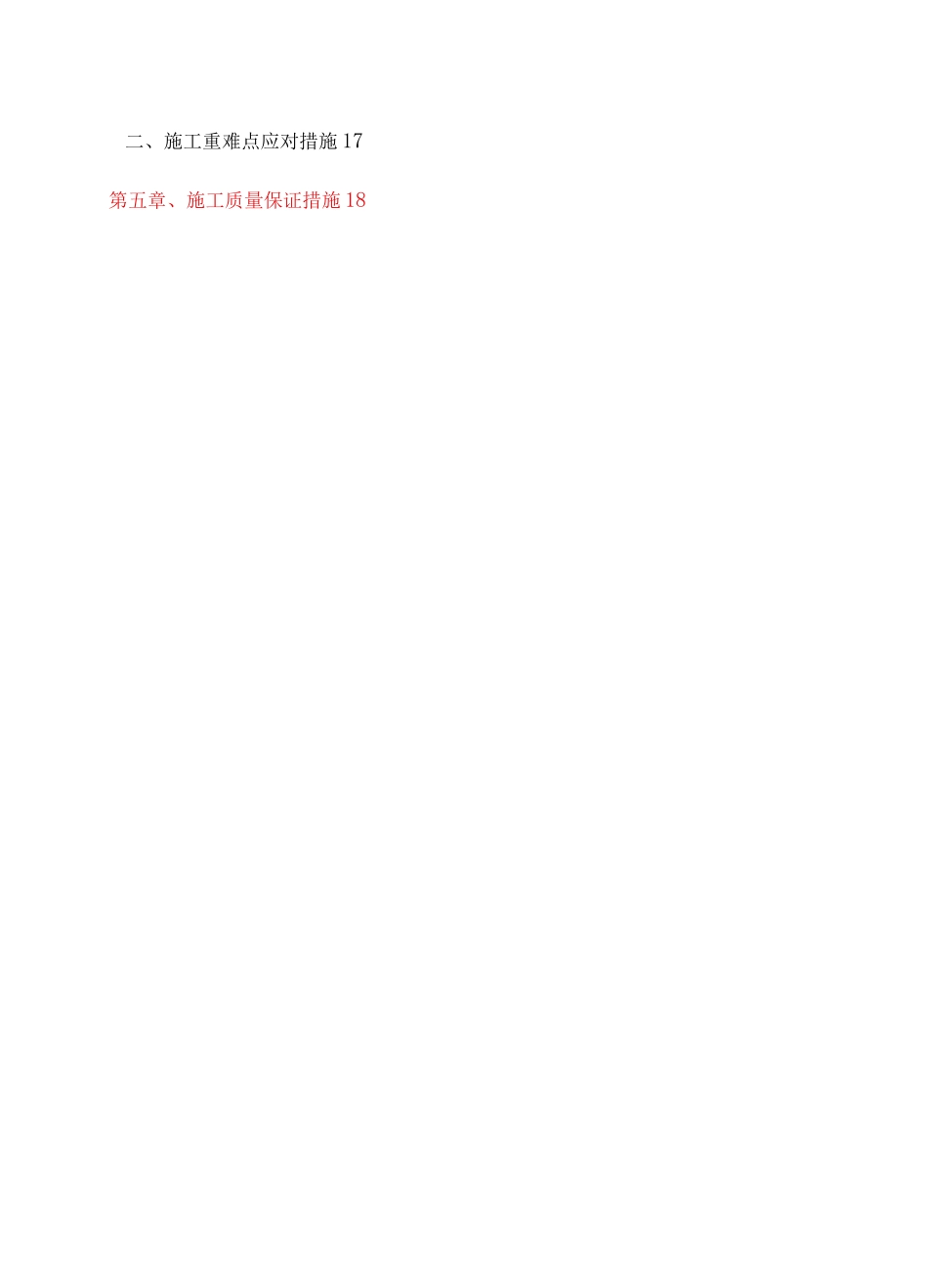

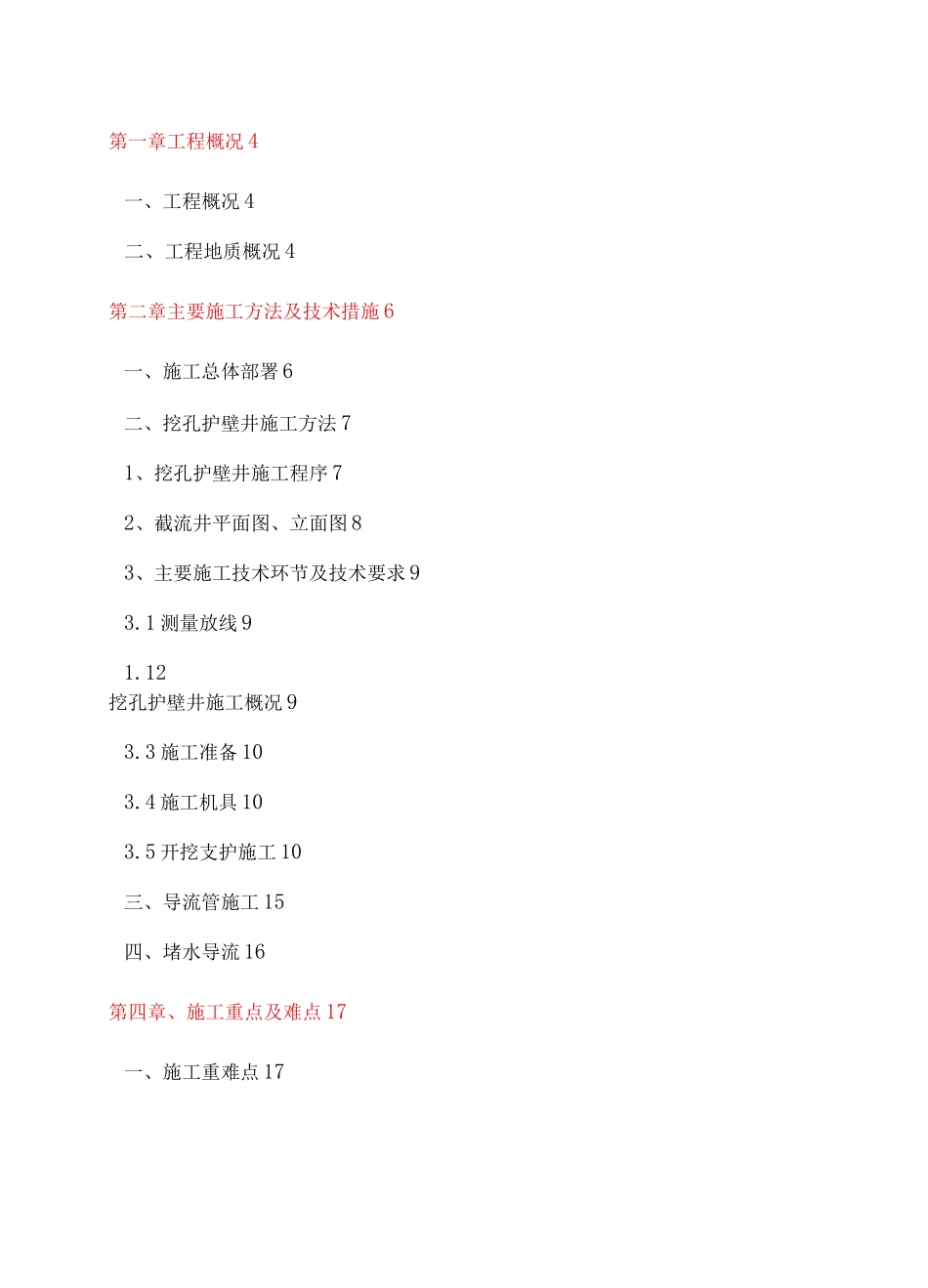

污水工程现有雨污管截流导流施工专项方案第一章工程概况 4一、工程概况 4二、工程地质概况 4第二章主要施工方法及技术措施 6一、施工总体部署 6二、挖孔护壁井施工方法 71、挖孔护壁井施工程序 72、截流井平面图、立面图 83、主要施工技术环节及技术要求 93.1 测量放线 91.12挖孔护壁井施工概况 93.3 施工准备 103.4 施工机具 103.5 开挖支护施工 10三、导流管施工 15四、堵水导流 16第四章、施工重点及难点 17一、施工重难点 17二、施工重难点应对措施 17第五章、施工质量保证措施 18一、质量目标 18二、质量保证体系 18三、保证工程质量的主要措施 20第六章、安全、文明施工措施 21一、施工安全 21二、环保与文明施工 23第一章工程概况、工程概况湘江南路污水工程(湘桂路〜丁家桥)该工程全程设计牵引施工 DEIOOOPE管约 800m,DE800PE 管约 3000mo根据设计图纸和湘江南路现状管线图,在沉井基坑开挖过程中发现多处存在DN600 和 DN1400 的雨污碎管,受其影响沉井已无法继续施工,为保证施工进度和安全必须采取相应截流导流措施,然后拆除原有雨污碎管,再继续进行沉井开挖施工。二、工程地质概况一、地形地貌本工程场地地貌单元属于湘江冲积阶地地貌,场地位于湘江西岸湘江南路,标高约在 60.5-67.Om 左右。二、地质及水文资料(一)、地质本工程场地地层覆盖层为人工填土层,第四纪冲积土,基岩为第三系砂质泥岩。拟建场地下部岩土大体可分 6 层,自地面向下各层分别为:1、杂填土层、2、粉质粘土层、3、粉土层、4、粉砂、5、圆砾、6、强分化泥质砂岩层。1、杂填士:灰褐色褐色粘性土,建筑垃圾,紫红色泥质砂岩块碎石等堆积,未完成自重固结,松散-稍密,2、粉质粘土:黄褐色、褐色间灰白色,见黑色铁锦质氧化物。无摇震反应,切面光滑、干强度中等、韧性中等,硬塑,饱和状态,局部分布。3、粉土:黄褐色、褐色,粉砂,云母含量随孔深增加,见黑色铁镒质氧化物,中密-密实,湿,摇震反应中等,无光泽反应,干强度低,韧性低,局部分布。4、粉砂:泥质粉砂:黄褐色、含淤泥质,有腐臭味,含少量砾石,粘粒含量约 3-10%,松散-稍密,饱和。局部分布。5、圆砾,褐色,主要为石英、石英砂岩质,圆形,亚圆形,砾径在 2-50mnI 之间,最大 IOomnl,含量 50-60%,主要由粉细砂土填充,卵砾石在层中分布不均,中密,适-饱和。全场地分布。6、强分化砂质泥岩层:棕褐色、紫红色等,泥质结构,厚层状构造,岩石...
