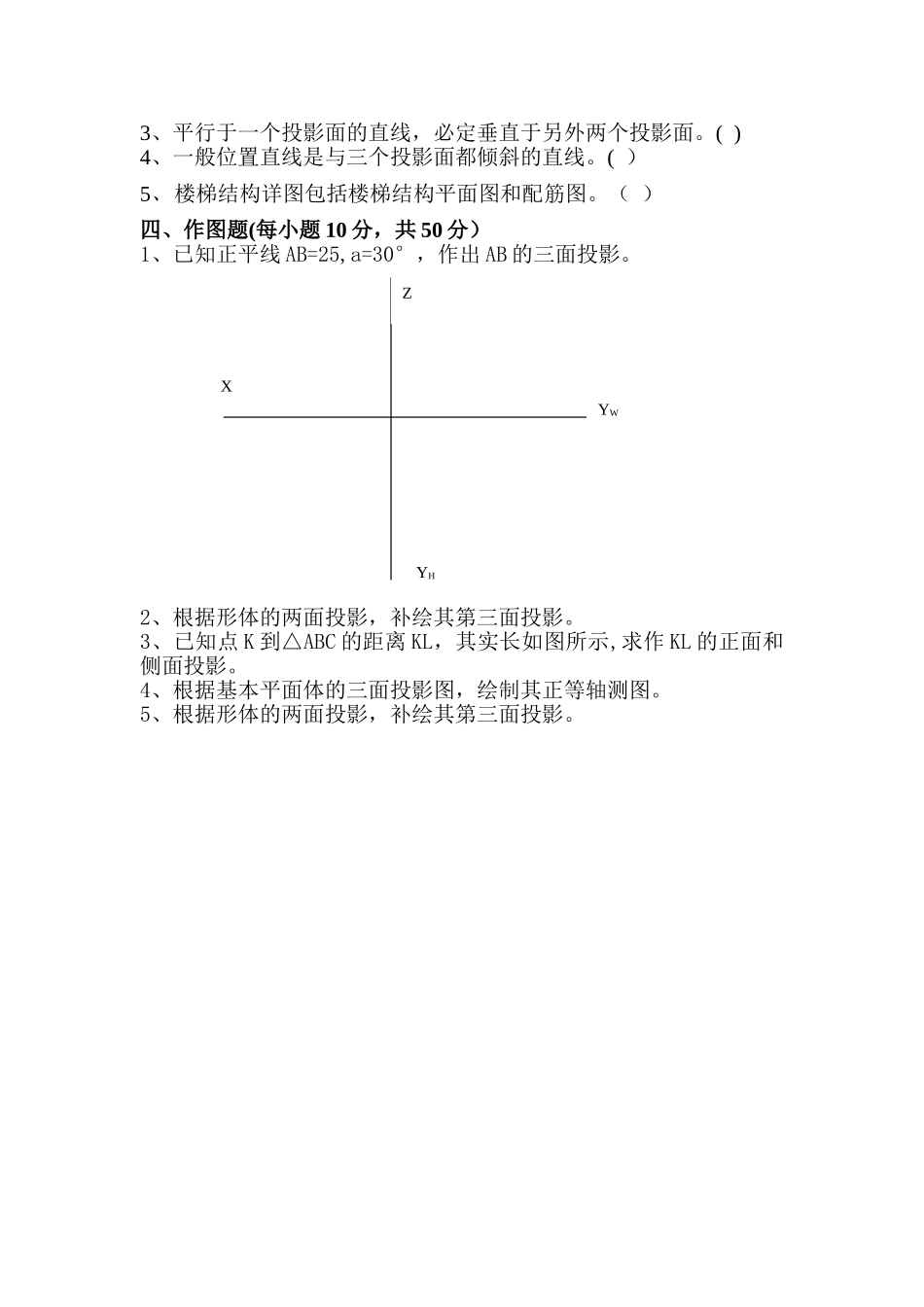

建筑制图与识图期末考试试卷学院：专业: 班级： 姓名: 学号：一、填空题（每题 3 分，共 30 分)1、房屋施工图由于专业分工的不同，分为__________,__________和__________。2、在结构施工图中，除标高以米为单位外,其余尺寸以______为单位.3、根据投射方式的不同，投影法一般可分为__________和__________。4、建筑立面图的命名方式有:__________，__________和__________三种.5、尺寸包括四个要素：___________，__________，__________和__________.6、按直线与三个投影面之间的相对位置，可分为：__________,__________和__________。7、同一个物体的三个投影图的间具有“三等”关系有：____________、____________、____________。8、房屋根据使用性质的不同，通常可分为__________,__________和__________三大类.9、建筑设计一般分为__________和__________两个阶段。10、钢筋按其强度由低到高依次分为_____、______、______、______四级，其代号分别为_____、______、______、______.二、单项择题（每小题 2 分,共 10 分）1、在 1：10000 的建筑图纸上 1 毫米表示实际是多长（）。A．1 米 B。10 米 C。 100 米 D. 1000 米 2、三个投影面展开时,保持不变的是（）.A。 V 投影面 B。 H 投影面 C。 W 投影面 D。 无法确定3、试推断下面直线是侧垂线的是(）.A ． A(10 ， 15 ， 20)B （ 10,20,15 ） B 。 C （ 10,15 ， 20 ） D（10，15,30）C. E(15 ， 10 ， 20)F （ 30,10 ， 20) D 。 G （ 10,15 ， 20) H（10，30,20）４、水平线的 H 面投影(）。 Ａ．平行于 OX 轴Ｂ．反映倾角 β Ｃ．反映倾角 α Ｄ．反映实长5、已知在 H 投影中反映两相交直线夹角的真实大小，则两直线（）。 A．其中之一平行于 H 投影面 B．其中之一平行于 V 投影面 C．两条直线均平行于 H 投影面 D．两条直线均平行于 V 投影面三、推断题（每题 2 分，共 10 分）1、点的投影仍然是点，直线的投影也可以是点。（ ）2、平行投影法就是投射线互相平行的投影法.（ )3、平行于一个投影面的直线，必定垂直于另外两个投影面。( )4、一般位置直线是与三个投影面都倾斜的直线。( ）5、楼梯结构详图包括楼梯结构平面图和配筋图。（ ）四、作图题(每小题 10 分，共 50 分）1、已知正平线 AB=25,a=30°，作出 AB 的三面投影。2、根据形体的两面投影，补绘其第三面投影。3、已知点 K 到△ABC 的距离 KL，其实长如图所示,求作 KL 的正面和 侧面投影。4、根据基本平面体的三面投影图，绘制其正等轴测图。5、根据形体的两面投影，补绘其第三面投影。XYHZYW
