建筑制图与识图期末考试试卷(B)及答案

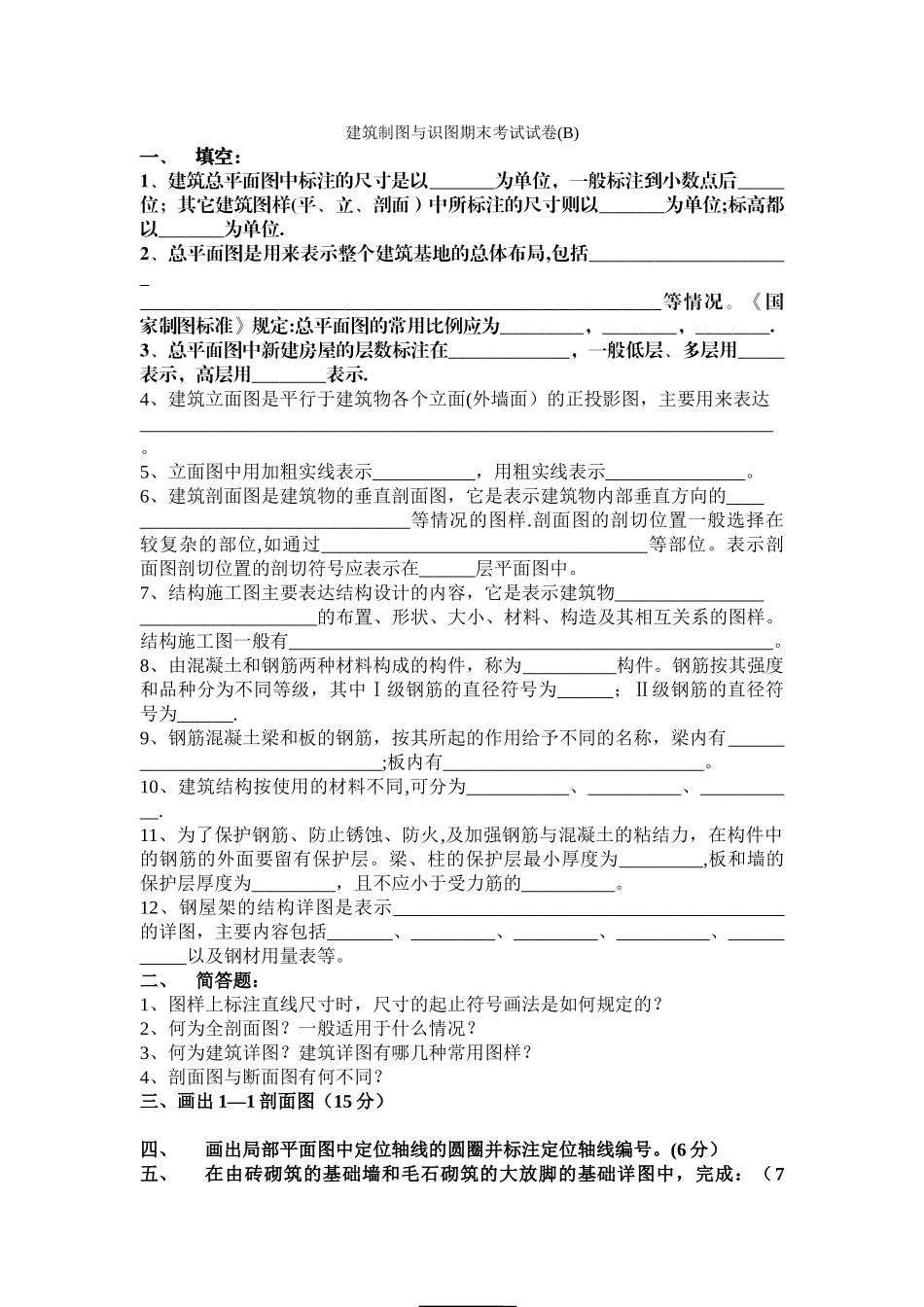

建筑制图与识图期末考试试卷(B)及答案_第1页
1/3
建筑制图与识图期末考试试卷(B)及答案_第2页
2/3

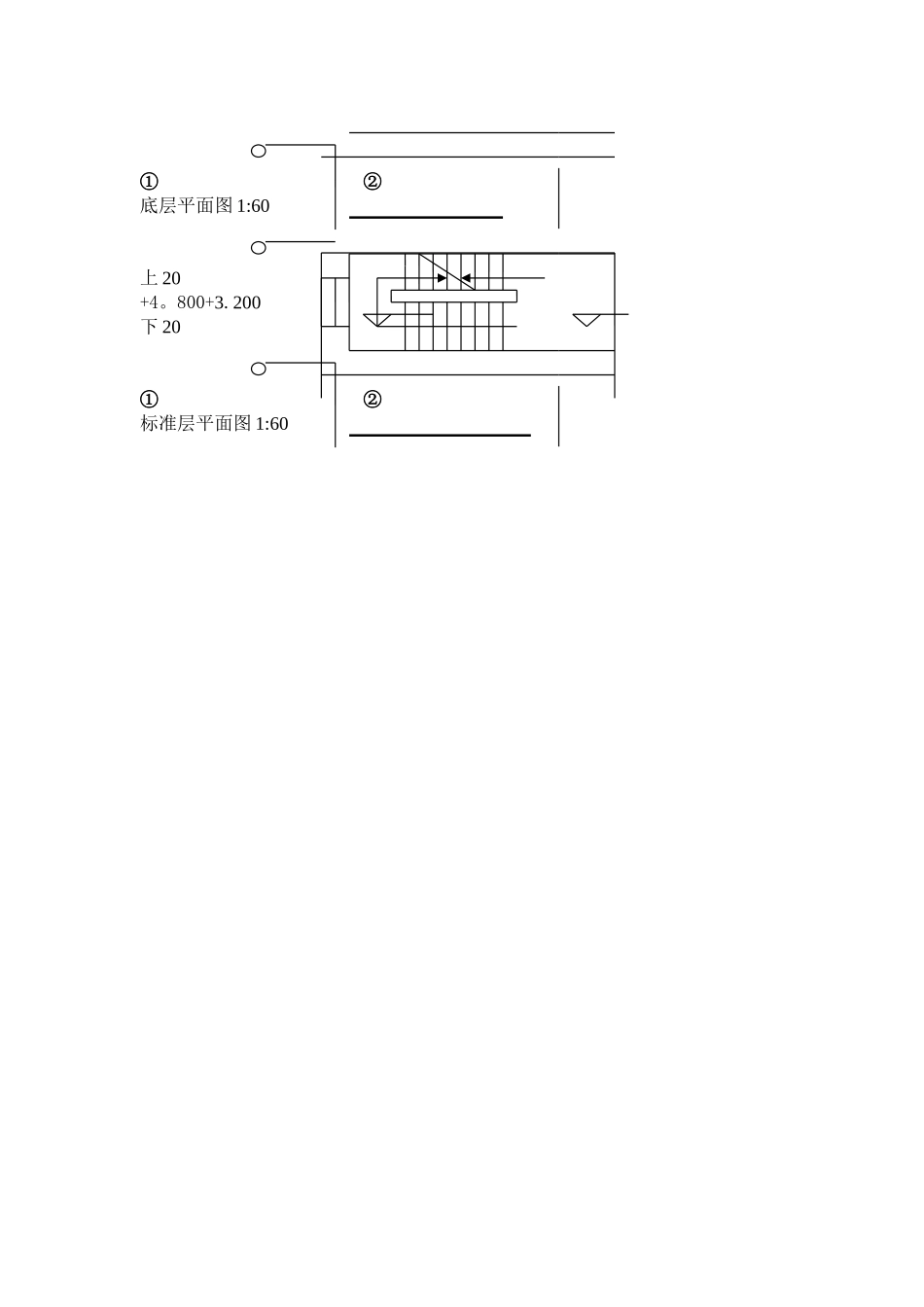

建筑制图与识图期末考试试卷(B)及答案_第3页
3/3
建筑制图与识图期末考试试卷(B)一、填空:1、建筑总平面图中标注的尺寸是以_______为单位,一般标注到小数点后_____位;其它建筑图样(平、立、剖面)中所标注的尺寸则以_______为单位;标高都以_______为单位.2、总平面图是用来表示整个建筑基地的总体布局,包括______________________________________________________________________________等情况。《国家制图标准》规定:总平面图的常用比例应为_________,________,________.3、总平面图中新建房屋的层数标注在_____________,一般低层、多层用_____表示,高层用________表示.4、建筑立面图是平行于建筑物各个立面(外墙面)的正投影图,主要用来表达____________________________________________________________________。5、立面图中用加粗实线表示___________,用粗实线表示_______________。6、建筑剖面图是建筑物的垂直剖面图,它是表示建筑物内部垂直方向的_________________________________等情况的图样.剖面图的剖切位置一般选择在较复杂的部位,如通过___________________________________等部位。表示剖面图剖切位置的剖切符号应表示在______层平面图中。7、结构施工图主要表达结构设计的内容,它是表示建筑物___________________________________的布置、形状、大小、材料、构造及其相互关系的图样。结构施工图一般有____________________________________________________。8、由混凝土和钢筋两种材料构成的构件,称为__________构件。钢筋按其强度和品种分为不同等级,其中Ⅰ级钢筋的直径符号为______;Ⅱ级钢筋的直径符号为______.9、钢筋混凝土梁和板的钢筋,按其所起的作用给予不同的名称,梁内有________________________________;板内有____________________________。10、建筑结构按使用的材料不同,可分为___________、__________、___________.11、为了保护钢筋、防止锈蚀、防火,及加强钢筋与混凝土的粘结力,在构件中的钢筋的外面要留有保护层。梁、柱的保护层最小厚度为_________,板和墙的保护层厚度为_________,且不应小于受力筋的__________。12、钢屋架的结构详图是表示__________________________________________的详图,主要内容包括_______、_________、_________、__________、___________以及钢材用量表等。二、简答题:1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的?2、何为全剖面图?一般适用于什么情况?3、何为建筑详图?建筑详图有哪几种...
