技术交底资料-2.基础工程-螺旋钻孔灌注桩

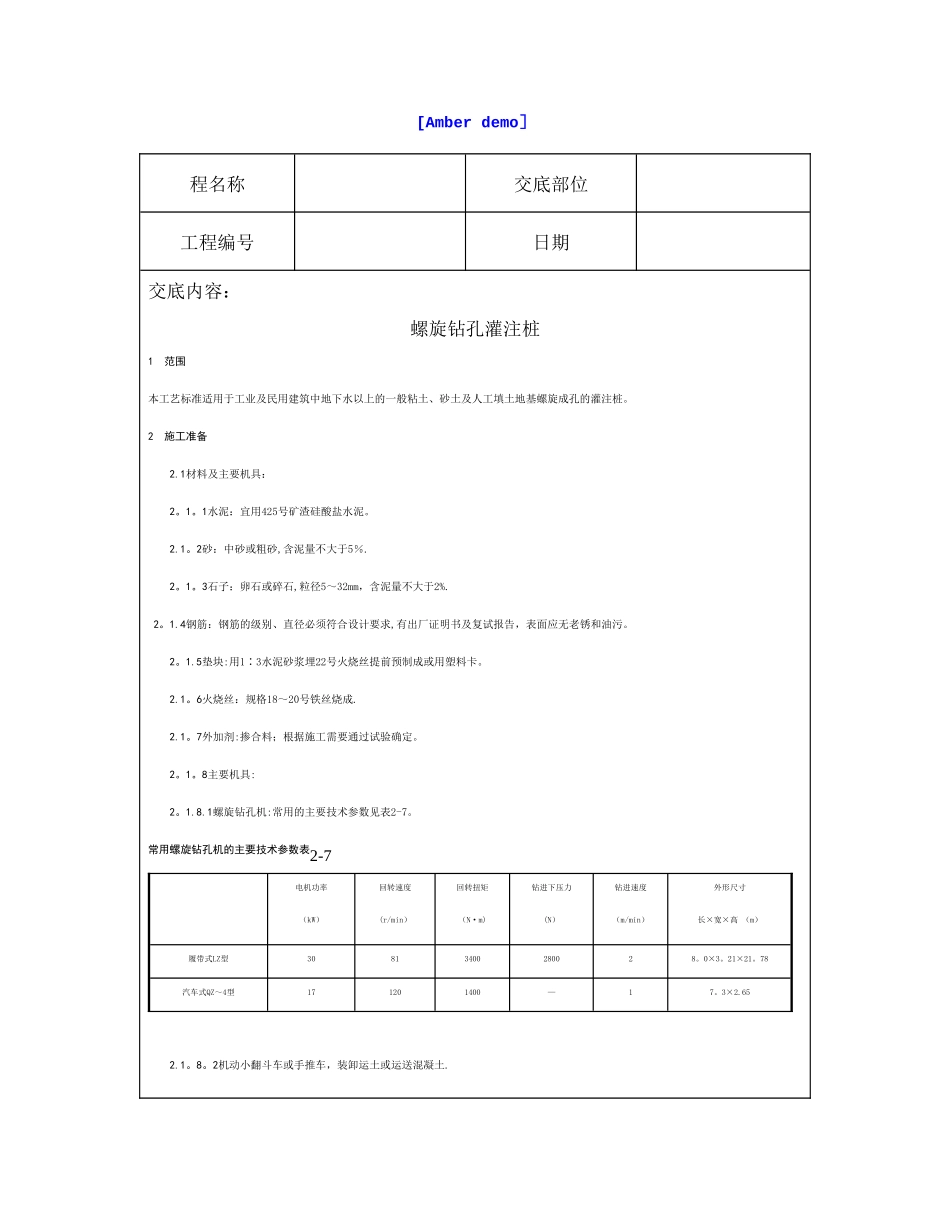

[Amber demo］ 程名称 交底部位 工程编号 日期 交底内容：螺旋钻孔灌注桩1 范围本工艺标准适用于工业及民用建筑中地下水以上的一般粘土、砂土及人工填土地基螺旋成孔的灌注桩。2 施工准备 2.1材料及主要机具： 2。1。1水泥：宜用425号矿渣硅酸盐水泥。 2.1。2砂：中砂或粗砂,含泥量不大于5％. 2。1。3石子：卵石或碎石,粒径5～32mm，含泥量不大于2%. 2。1.4钢筋：钢筋的级别、直径必须符合设计要求,有出厂证明书及复试报告，表面应无老锈和油污。 2。1.5垫块:用1∶3水泥砂浆埋22号火烧丝提前预制成或用塑料卡。 2.1。6火烧丝：规格18～20号铁丝烧成. 2.1。7外加剂:掺合料；根据施工需要通过试验确定。 2。1。8主要机具: 2。1.8.1螺旋钻孔机:常用的主要技术参数见表2-7。常用螺旋钻孔机的主要技术参数表2-7 电机功率 （kW） 回转速度 (r/min） 回转扭矩 （N·m) 钻进下压力 (N） 钻进速度 （m/min） 外形尺寸 长×宽×高 （m） 履带式LZ型 30 81 3400 2800 2 8。0×3。21×21。78 汽车式QZ～4型 17 120 1400 — 1 7。3×2.65 2.1。8。2机动小翻斗车或手推车，装卸运土或运送混凝土.程名称 交底部位 工程编号 日期 2.1。8.3长、短棒式振捣器。部分加长软轴、混凝土搅拌机、平尖头铁锹、胶皮管等。 2.1。8。4溜筒、盖板、测绳、手把灯、低压变压器及线坠等。 2。2作业条件: 2。2.1地上、地下障碍物都处理完毕,达到“三通一平”。施工用的临时设施准备就绪。 2。2.2场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。 2.2。3分段制作好钢筋笼，其长度以5～8m为宜. 2。2。4根据图纸放出轴线及桩位点,抄上水平标高木橛，并经过预检签证。 2。2.5施工前应作成孔试验,数量不少于两根。 2。2。6要选择和确定钻孔机的进出路线和钻孔顺序,制定施工方案,做好技术交底。3 操作工艺 3.1工艺流程： 3.1.1成孔工艺流程： 钻孔机就位 → 钻孔 → 检查质量 → 孔底清理 → 孔口盖板 → 移钻孔机 3。1。2浇筑混凝土工艺流程： 移盖板测孔深、垂直度 → 放钢筋笼 → 放混凝土溜洞 → 浇筑混凝土 （随浇随振） → 插桩顶钢筋 3。2钻孔机就位：钻孔机就位时，必须保持平稳,不发生倾斜、位移,为准确控制钻孔深度，应在机架上或机管上作出控制的标尺,以便在施工中进行观测、记录。 3。3钻孔:调直机架挺杆，对好桩位（用对位圈），开动机器钻进、出土，达到控制深度后停钻、提钻....
