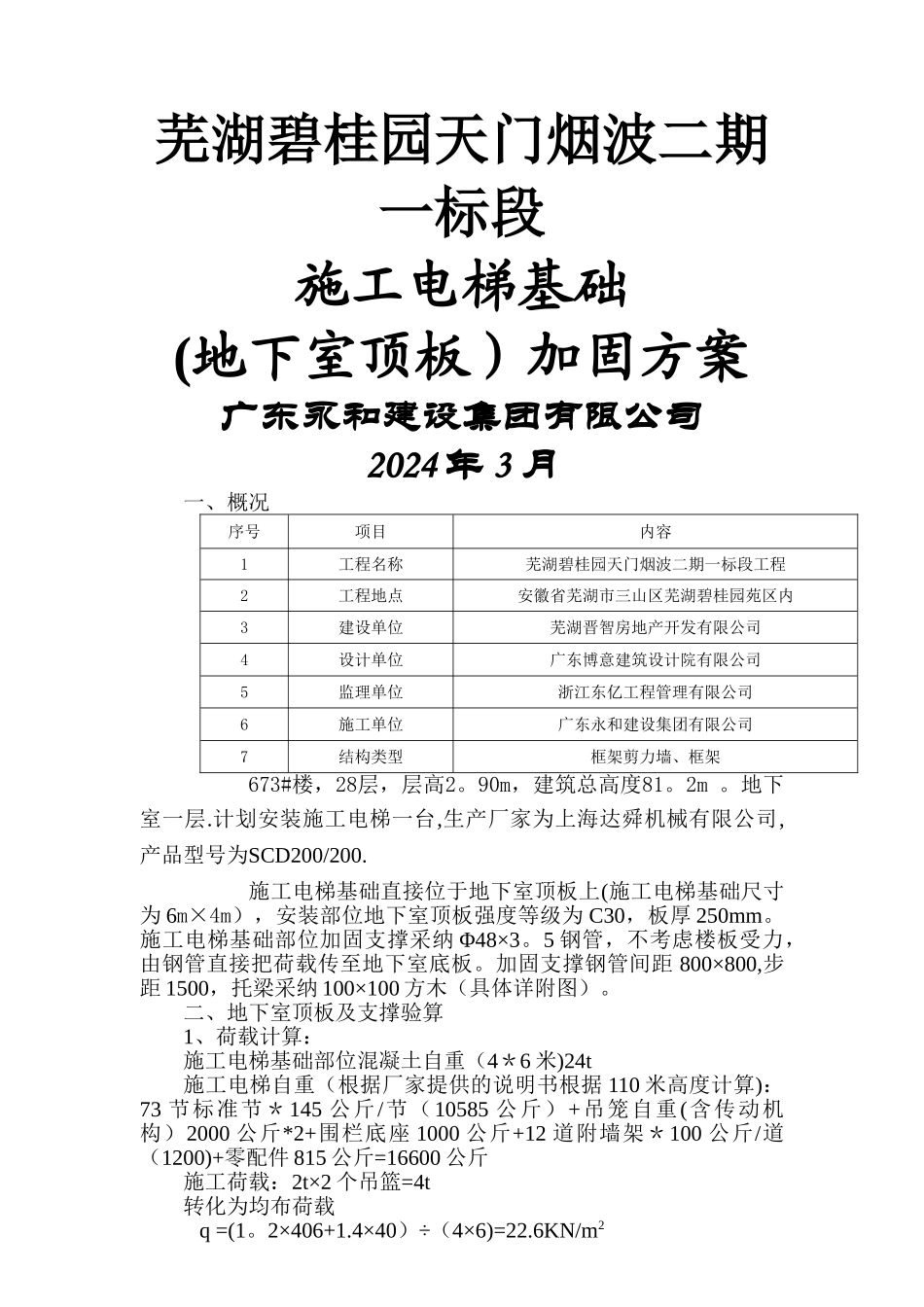

芜湖碧桂园天门烟波二期一标段施工电梯基础(地下室顶板)加固方案广东永和建设集团有限公司2024 年 3 月一、概况序号项目内容1工程名称芜湖碧桂园天门烟波二期一标段工程2工程地点安徽省芜湖市三山区芜湖碧桂园苑区内3建设单位芜湖晋智房地产开发有限公司4设计单位广东博意建筑设计院有限公司5监理单位浙江东亿工程管理有限公司6施工单位广东永和建设集团有限公司7结构类型框架剪力墙、框架673#楼,28层,层高2。90m,建筑总高度81。2m 。地下室一层.计划安装施工电梯一台,生产厂家为上海达舜机械有限公司,产品型号为SCD200/200.施工电梯基础直接位于地下室顶板上(施工电梯基础尺寸为 6m×4m),安装部位地下室顶板强度等级为 C30,板厚 250mm。施工电梯基础部位加固支撑采纳 Φ48×3。5 钢管,不考虑楼板受力,由钢管直接把荷载传至地下室底板。加固支撑钢管间距 800×800,步距 1500,托梁采纳 100×100 方木(具体详附图)。二、地下室顶板及支撑验算1、荷载计算:施工电梯基础部位混凝土自重(4*6 米)24t施工电梯自重(根据厂家提供的说明书根据 110 米高度计算):73 节标准节*145 公斤/节(10585 公斤)+吊笼自重(含传动机构)2000 公斤*2+围栏底座 1000 公斤+12 道附墙架*100 公斤/道(1200)+零配件 815 公斤=16600 公斤施工荷载:2t×2 个吊篮=4t转化为均布荷载 q =(1。2×406+1.4×40)÷(4×6)=22.6KN/m22、板配筋验算按五跨连续计算,按最不利荷载布置,查表得:kv = -0。606 kf = 0.644 km= —0。105。Mmax= —0.105×22。6×(0.8)2 = —1。52kN。mAsa= Mmax /0。95h0fy=1。52×106/(0。95×225×300)=23。7 mm2原配筋 12@200 在 1m 范围内As=113。04×1000/200=565。2mm2故满足要求。3、钢管承载力验算V=1。3×ql=1.3×22.6×0。8×0。8=18.8 KNL0 = kμh0 =1。155×1。5×1500 = 2599mm壁厚 3mm 钢管 i = = = 15.95mmλ= L0/ i = 2599 ÷ 15。95 =163 查表 φ =0.265σ = = =167。3N/mm2<205 N/mm2故立杆受力符合要求.综上所述,施工电梯基础钢管支撑布置满足要求。673#楼钢管支撑布置立面示意图
