框格梁施工方案

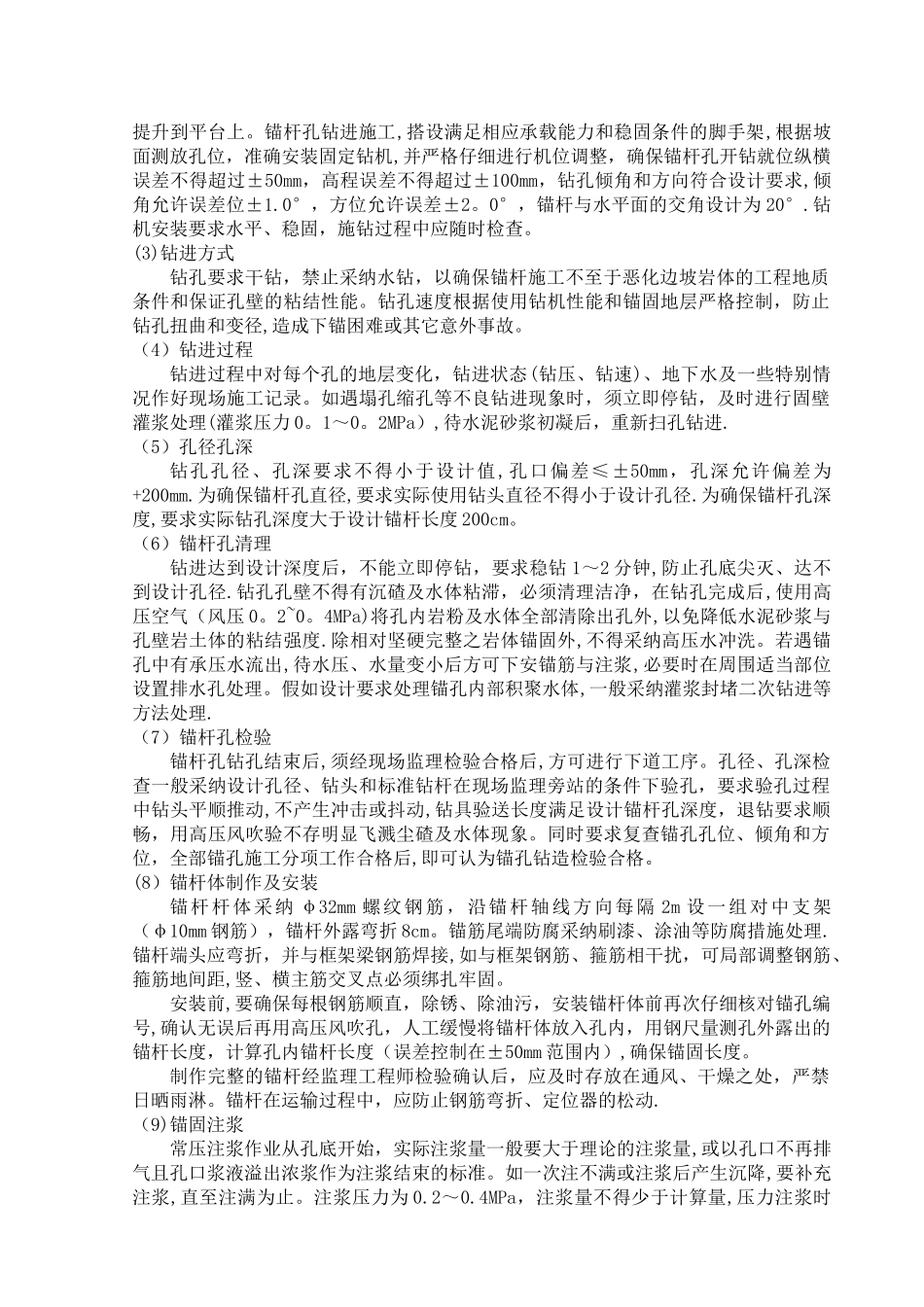

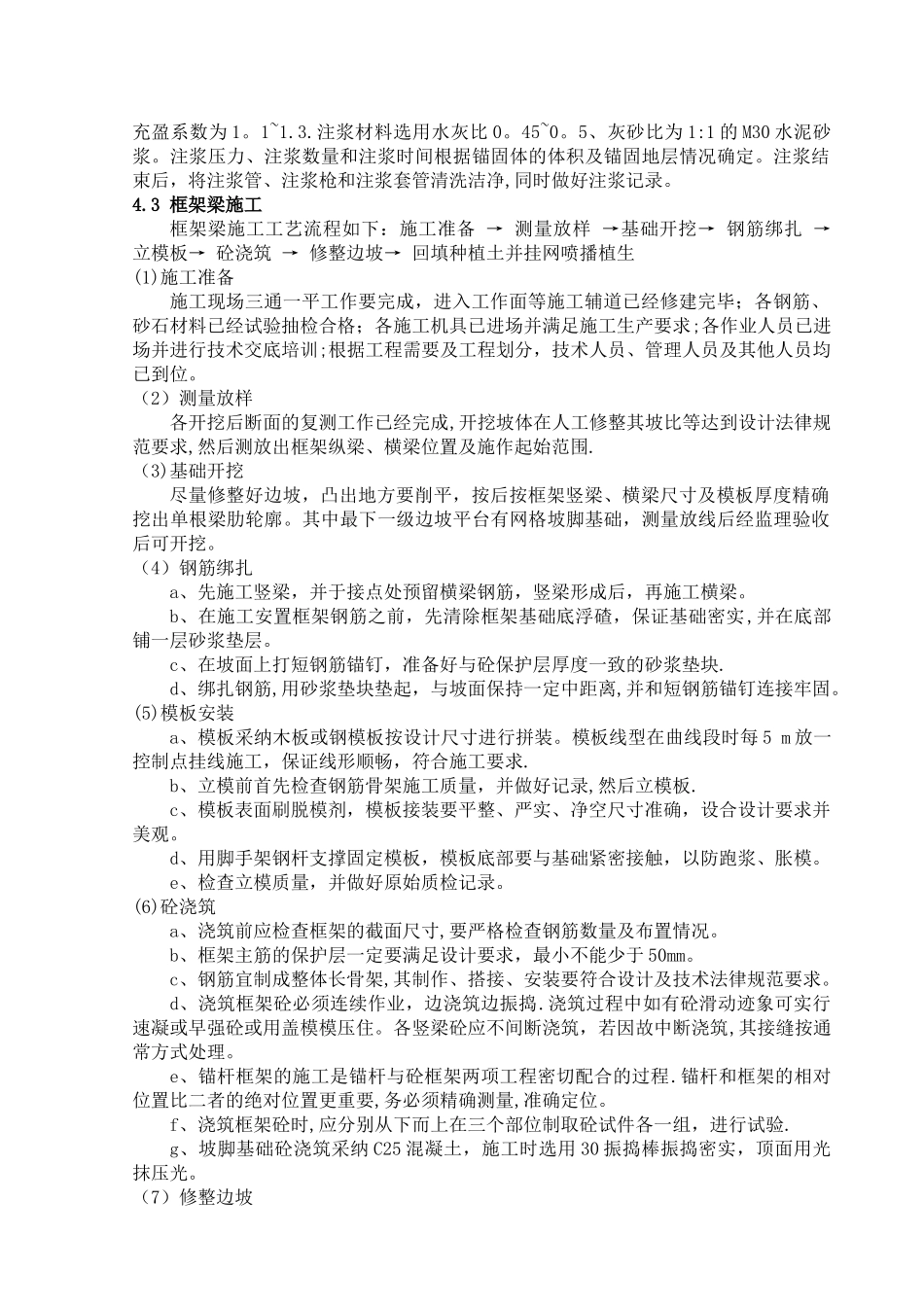

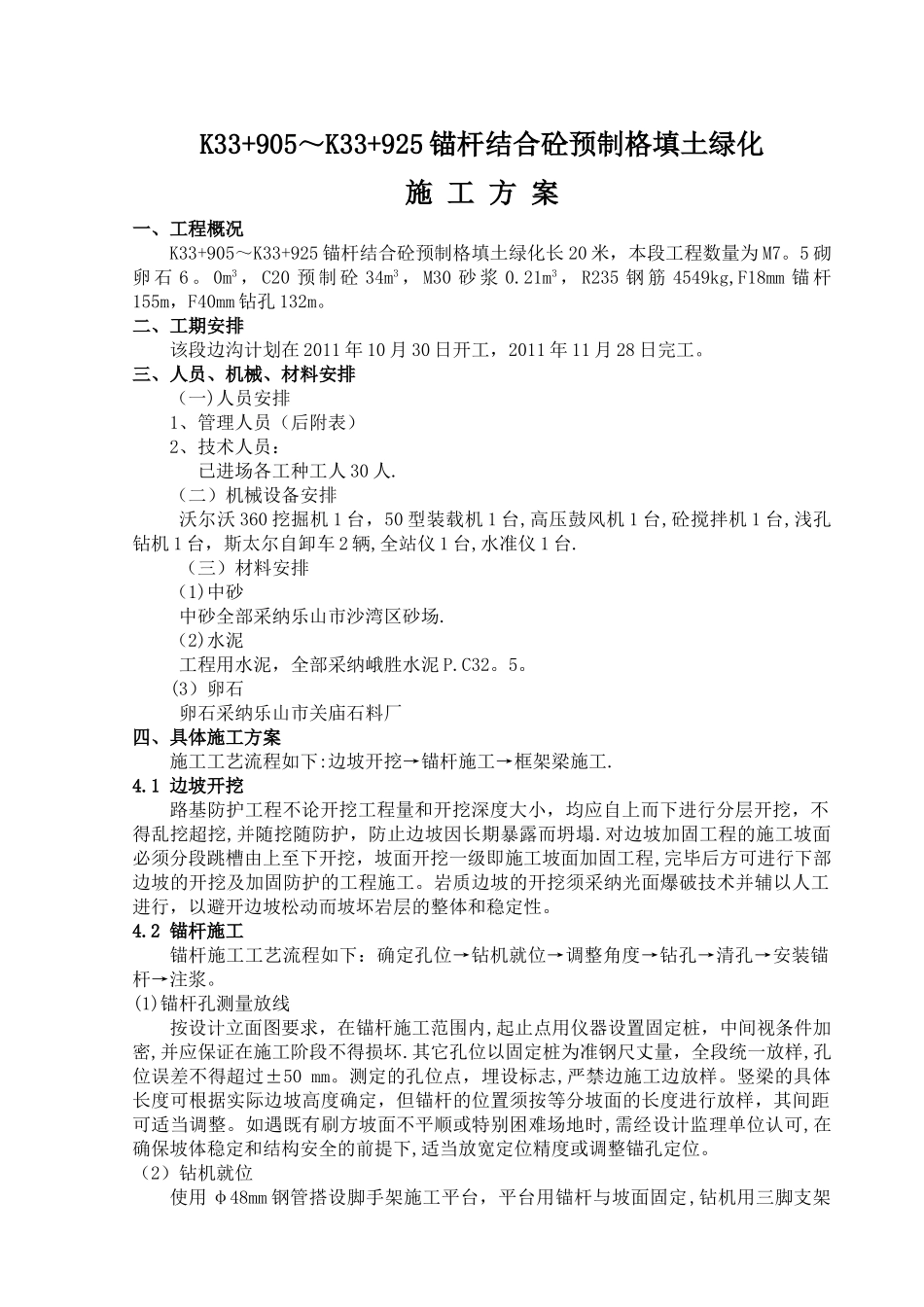

K33+905～K33+925 锚杆结合砼预制格填土绿化施 工 方 案一、工程概况K33+905～K33+925 锚杆结合砼预制格填土绿化长 20 米，本段工程数量为 M7。5 砌卵 石 6 。 0m3 ， C20 预 制 砼 34m3 ， M30 砂 浆 0.21m3 ， R235 钢 筋 4549kg,F18mm 锚 杆155m，F40mm 钻孔 132m。二、工期安排该段边沟计划在 2011 年 10 月 30 日开工，2011 年 11 月 28 日完工。三、人员、机械、材料安排（一)人员安排1、管理人员（后附表）2、技术人员：已进场各工种工人 30 人.（二）机械设备安排沃尔沃 360 挖掘机 1 台，50 型装载机 1 台,高压鼓风机 1 台,砼搅拌机 1 台,浅孔钻机 1 台，斯太尔自卸车 2 辆,全站仪 1 台,水准仪 1 台.（三）材料安排（1)中砂中砂全部采纳乐山市沙湾区砂场.（2)水泥工程用水泥，全部采纳峨胜水泥 P.C32。5。(3）卵石卵石采纳乐山市关庙石料厂四、具体施工方案施工工艺流程如下:边坡开挖→锚杆施工→框架梁施工.4.1 边坡开挖路基防护工程不论开挖工程量和开挖深度大小，均应自上而下进行分层开挖，不得乱挖超挖,并随挖随防护，防止边坡因长期暴露而坍塌.对边坡加固工程的施工坡面必须分段跳槽由上至下开挖，坡面开挖一级即施工坡面加固工程,完毕后方可进行下部边坡的开挖及加固防护的工程施工。岩质边坡的开挖须采纳光面爆破技术并辅以人工进行，以避开边坡松动而坡坏岩层的整体和稳定性。4.2 锚杆施工锚杆施工工艺流程如下：确定孔位→钻机就位→调整角度→钻孔→清孔→安装锚杆→注浆。(1)锚杆孔测量放线按设计立面图要求，在锚杆施工范围内,起止点用仪器设置固定桩，中间视条件加密,并应保证在施工阶段不得损坏.其它孔位以固定桩为准钢尺丈量，全段统一放样,孔位误差不得超过±50 mm。测定的孔位点，埋设标志,严禁边施工边放样。竖梁的具体长度可根据实际边坡高度确定，但锚杆的位置须按等分坡面的长度进行放样，其间距可适当调整。如遇既有刷方坡面不平顺或特别困难场地时,需经设计监理单位认可,在确保坡体稳定和结构安全的前提下,适当放宽定位精度或调整锚孔定位。（2）钻机就位使用 φ48mm 钢管搭设脚手架施工平台，平台用锚杆与坡面固定,钻机用三脚支架提升到平台上。锚杆孔钻进施工,搭设满足相应承载能力和稳固条件的脚手架,根据坡面测放孔位，准确安装固定钻机,并严格仔细进行机位调整，确保锚杆孔开钻就位纵横误差不得超过±50mm，高程误差不得超过±100m...
