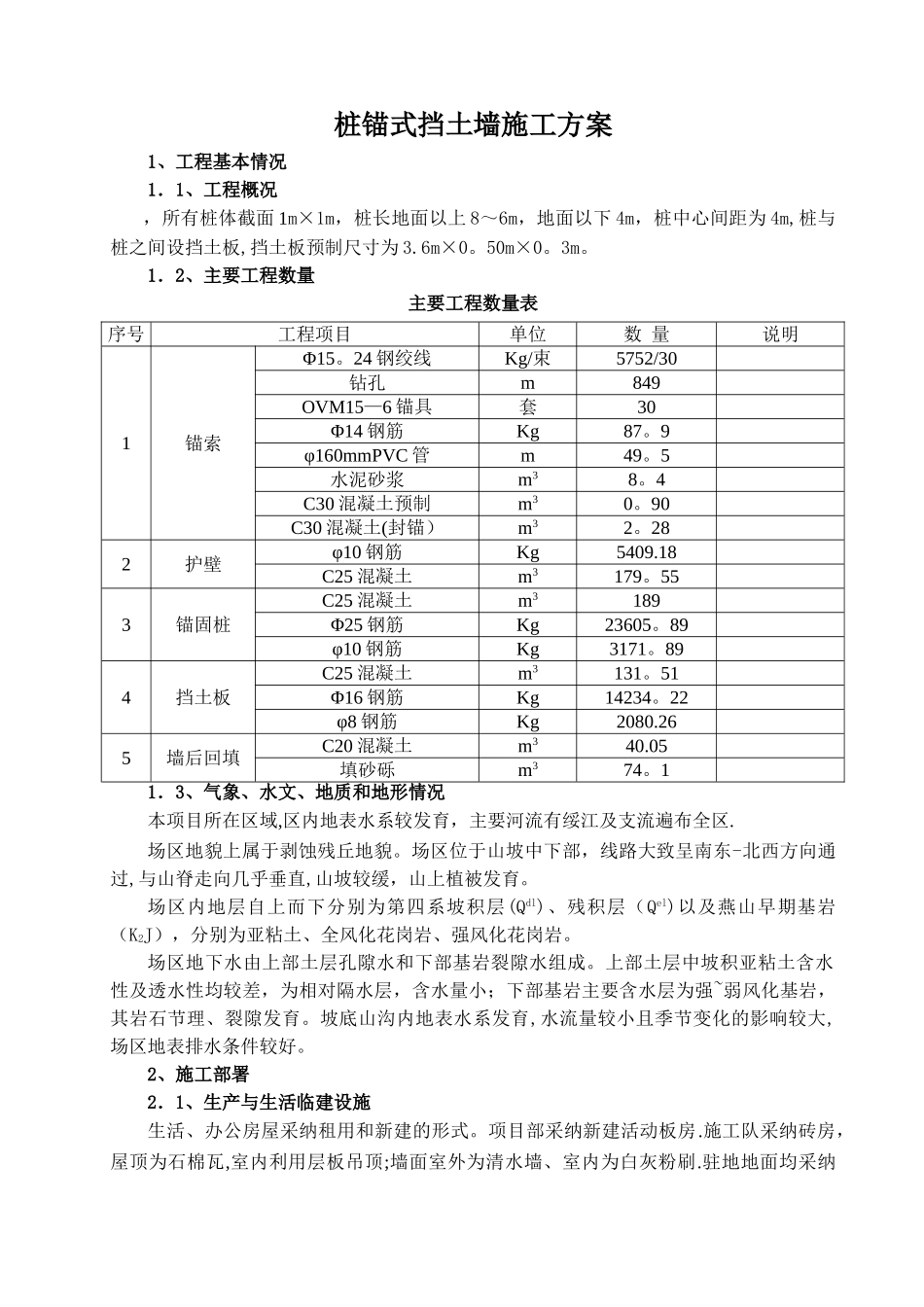

桩锚式挡墙的施工方案

桩锚式挡土墙施工方案1、工程基本情况1．1、工程概况，所有桩体截面 1m×1m，桩长地面以上 8～6m，地面以下 4m，桩中心间距为 4m,桩与桩之间设挡土板,挡土板预制尺寸为 3.6m×0。50m×0。3m。1．2、主要工程数量主要工程数量表序号工程项目单位数 量说明1锚索Φ15。24 钢绞线Kg/束5752/30钻孔m849OVM15—6 锚具套30Φ14 钢筋Kg87。9φ160mmPVC 管m49。5水泥砂浆m38。4C30 混凝土预制m30。90C30 混凝土(封锚）m32。282护壁φ10 钢筋Kg5409.18C25 混凝土m3179。553锚固桩C25 混凝土m3189Φ25 钢筋Kg23605。89φ10 钢筋Kg3171。894挡土板C25 混凝土m3131。51Φ16 钢筋Kg14234。22φ8 钢筋Kg2080.265墙后回填C20 混凝土m340.05填砂砾m374。11．3、气象、水文、地质和地形情况本项目所在区域,区内地表水系较发育，主要河流有绥江及支流遍布全区.场区地貌上属于剥蚀残丘地貌。场区位于山坡中下部，线路大致呈南东-北西方向通过,与山脊走向几乎垂直,山坡较缓，山上植被发育。场区内地层自上而下分别为第四系坡积层(Qdl)、残积层（Qel)以及燕山早期基岩（K2J），分别为亚粘土、全风化花岗岩、强风化花岗岩。场区地下水由上部土层孔隙水和下部基岩裂隙水组成。上部土层中坡积亚粘土含水性及透水性均较差，为相对隔水层，含水量小；下部基岩主要含水层为强~弱风化基岩，其岩石节理、裂隙发育。坡底山沟内地表水系发育,水流量较小且季节变化的影响较大,场区地表排水条件较好。2、施工部署2．1、生产与生活临建设施生活、办公房屋采纳租用和新建的形式。项目部采纳新建活动板房.施工队采纳砖房，屋顶为石棉瓦,室内利用层板吊顶;墙面室外为清水墙、室内为白灰粉刷.驻地地面均采纳10cm 厚 C15 号混凝土硬化。项目经理部设在省道 263－K197+100 左侧，租地新建房屋 1350m2作为办公及生活用房（含施工场地中心实验室)，距主线 300m.该挡土墙由专业施工班组施工，隶属于路基施工二队，驻地设在 K49+150 线路右侧，租地新建房屋 400m2。2．2、施工道路本项目沿线交通便利，充分利用既有 263 省道和加固加宽现有机耕道作为主运输道路。从 K49+060 右侧约 30m 接现有机耕道修筑便道进入 K49+ 080~K49+680 段路基。新修施工便道宽 5m，采纳 15cm 厚天然砂砾路面，并做好防排水设施，加强维护,确保能全天候施工车辆通行。2．3、施工场地拌和站：在 263 省道 K197+100 左侧项目经理部后面设置 1 座 100m3/h 拌合站,占...
