污水源热泵系统工程技术规范

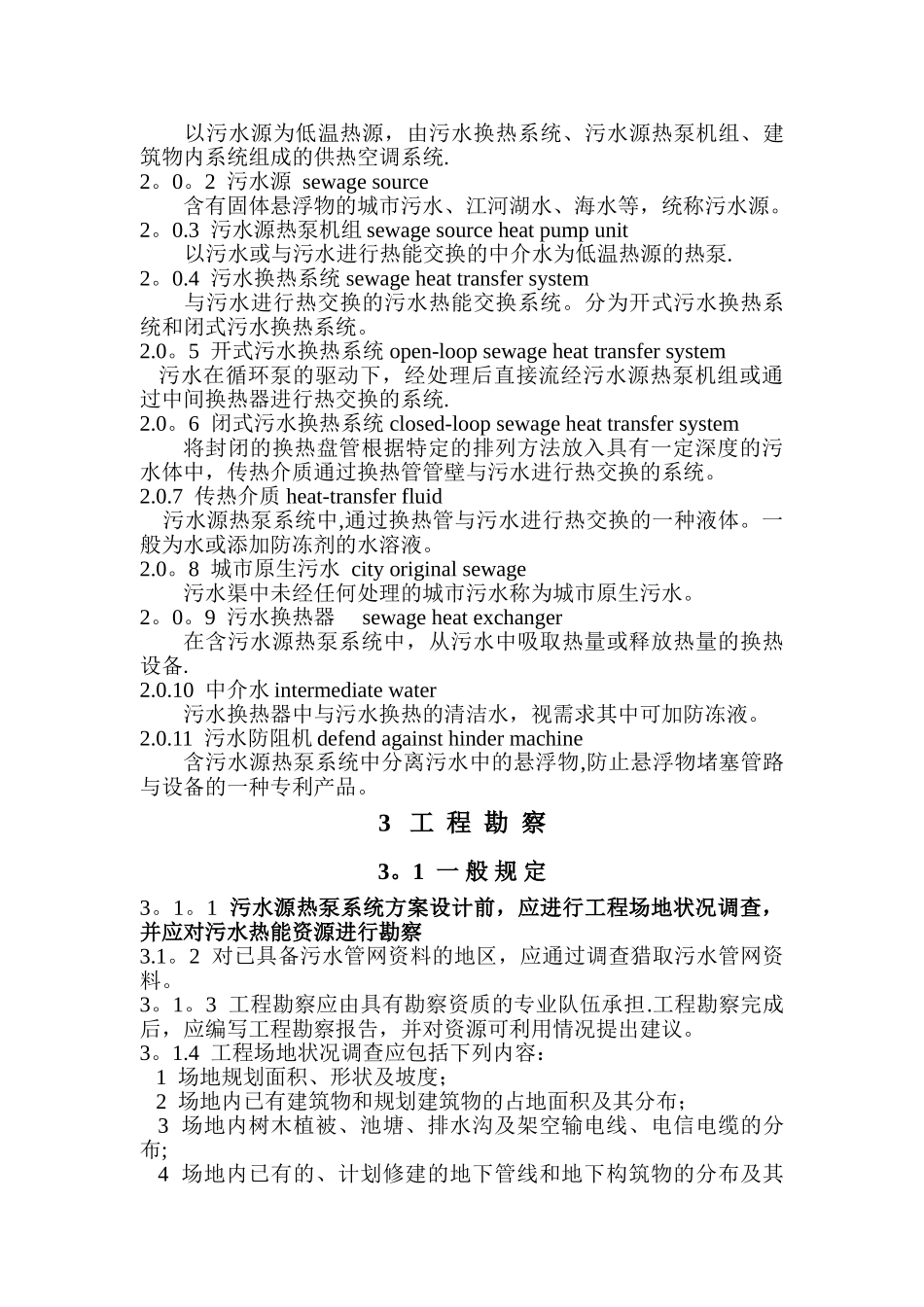

污水源热泵系统工程技术法律规范(草拟稿)Technical code for sewage source air—conditioning system起草单位:广西瑞宝利热能科技有限公司起草人：张 昊目 录1 总 则……………………………………。….。…………22 术 语…。……………。.…………………………………33 工 程 勘 察…………………………….。……………...…44 污水换热系统设计……………………………………。.。…65 室内系统………………………….。…….。.….….。……….126、整体运转、调试与验收…………………….…………….137、附录 A 换热盘管外径及壁厚…………………..………151 总 则1.0。1 为使污水源热泵系统工程设计、施工及验收，做到技术先进、经济合理、安全适用，保证工程质量,制定本法律规范。1.0.2 本法律规范适用于以污水源为低温热源,以污水为传热介质，采纳蒸汽压缩热泵技术进行供热、空调或加热生活热水的系统工程的设计、施工及验收。1。0.3 污水源热泵系统工程设计、施工及验收除应符合本法律规范外，尚应符合国家现行有关标准的规定。2 术 语2.0。1 污水源热泵系统 sewage source heat pump system以污水源为低温热源，由污水换热系统、污水源热泵机组、建筑物内系统组成的供热空调系统.2。0。2 污水源 sewage source含有固体悬浮物的城市污水、江河湖水、海水等，统称污水源。2。0.3 污水源热泵机组 sewage source heat pump unit以污水或与污水进行热能交换的中介水为低温热源的热泵.2。0.4 污水换热系统 sewage heat transfer system与污水进行热交换的污水热能交换系统。分为开式污水换热系统和闭式污水换热系统。2.0。5 开式污水换热系统 open-loop sewage heat transfer system 污水在循环泵的驱动下，经处理后直接流经污水源热泵机组或通过中间换热器进行热交换的系统.2.0。6 闭式污水换热系统 closed-loop sewage heat transfer system将封闭的换热盘管根据特定的排列方法放入具有一定深度的污水体中，传热介质通过换热管管壁与污水进行热交换的系统。2.0.7 传热介质 heat-transfer fluid 污水源热泵系统中,通过换热管与污水进行热交换的一种液体。一般为水或添加防冻剂的水溶液。2.0。8 城市原生污水 city original sewage 污水渠中未经任何处理的城市污水称为城市原生污水。2。0。9 污水换热器 sewage heat exchanger在含污水源热泵系统中，从污水中吸取热...
