河北建筑工程制图考试重点

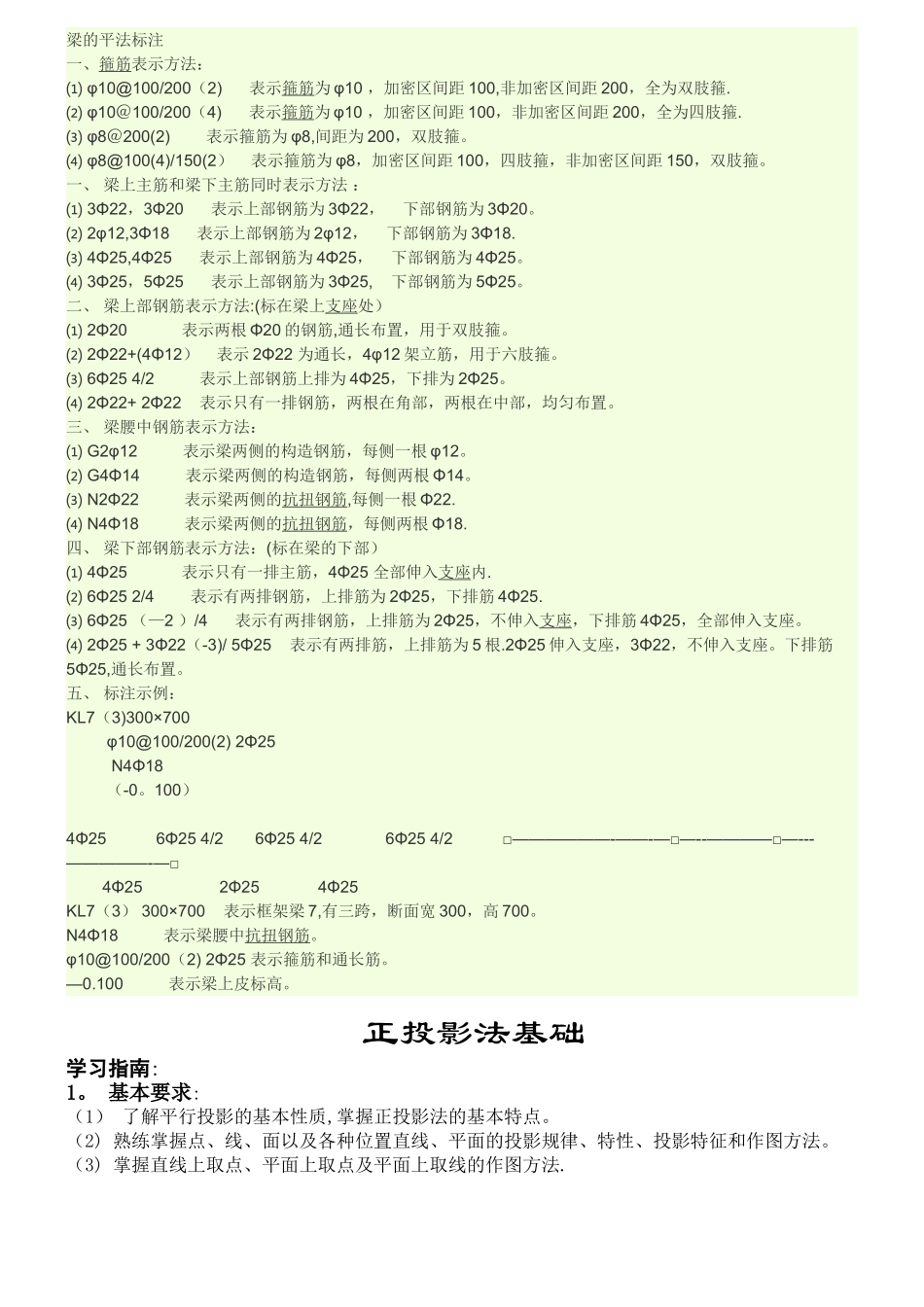

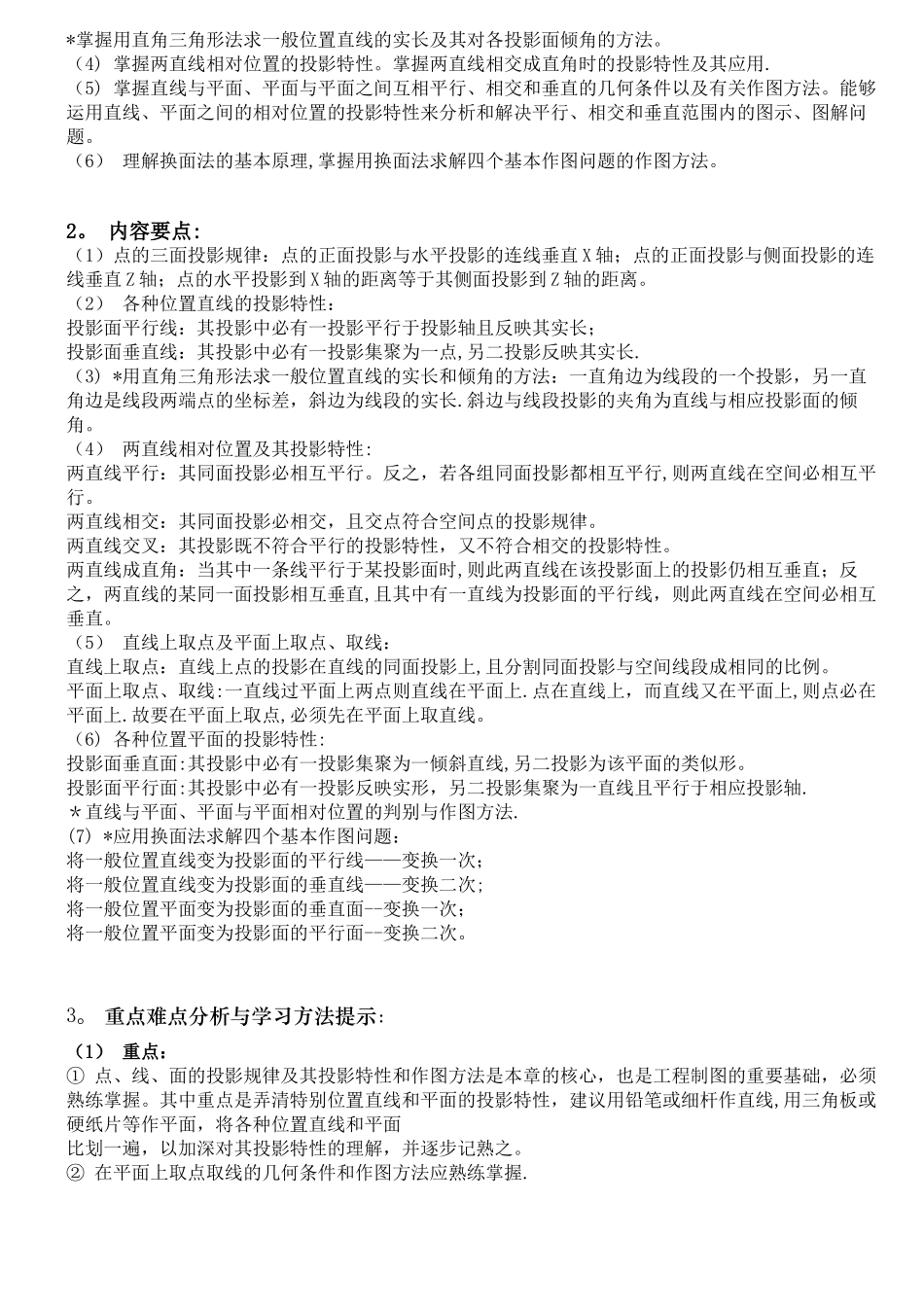

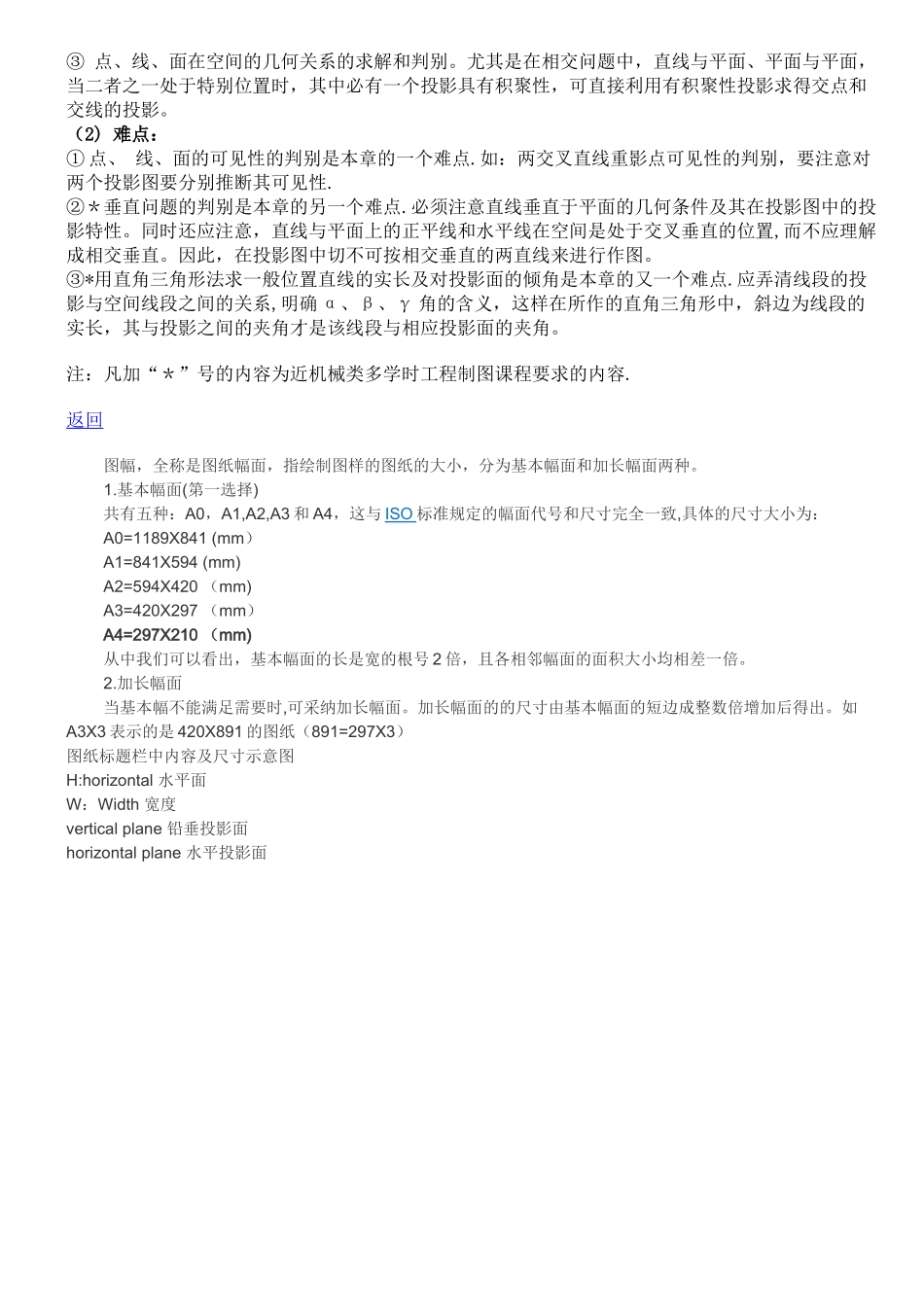

梁的平法标注一、箍筋表示方法： φ10@100/200⑴（2) 表示箍筋为 φ10 ，加密区间距 100,非加密区间距 200，全为双肢箍. φ10⑵＠100/200（4) 表示箍筋为 φ10 ，加密区间距 100，非加密区间距 200，全为四肢箍. φ8⑶＠200(2) 表示箍筋为 φ8,间距为 200，双肢箍。 φ8@100(4)/150(2⑷） 表示箍筋为 φ8，加密区间距 100，四肢箍，非加密区间距 150，双肢箍。一、 梁上主筋和梁下主筋同时表示方法 ： 3Φ22⑴，3Φ20 表示上部钢筋为 3Φ22， 下部钢筋为 3Φ20。 2φ12,3Φ18 ⑵表示上部钢筋为 2φ12， 下部钢筋为 3Φ18. 4Φ25,4Φ25 ⑶表示上部钢筋为 4Φ25， 下部钢筋为 4Φ25。 3Φ25⑷，5Φ25 表示上部钢筋为 3Φ25, 下部钢筋为 5Φ25。二、 梁上部钢筋表示方法:(标在梁上支座处） 2Φ20 ⑴表示两根 Φ20 的钢筋,通长布置，用于双肢箍。 2Φ22+(4Φ12⑵） 表示 2Φ22 为通长，4φ12 架立筋，用于六肢箍。 6Φ25 4/2 ⑶表示上部钢筋上排为 4Φ25，下排为 2Φ25。 2Φ22+ 2Φ22 ⑷表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、 梁腰中钢筋表示方法： G2φ12 ⑴表示梁两侧的构造钢筋，每侧一根 φ12。 G4Φ14 ⑵表示梁两侧的构造钢筋，每侧两根 Φ14。 N2Φ22 ⑶表示梁两侧的抗扭钢筋,每侧一根 Φ22. N4Φ18 ⑷表示梁两侧的抗扭钢筋，每侧两根 Φ18.四、 梁下部钢筋表示方法：(标在梁的下部） 4Φ25 ⑴表示只有一排主筋，4Φ25 全部伸入支座内. 6Φ25 2/4 ⑵表示有两排钢筋，上排筋为 2Φ25，下排筋 4Φ25. 6Φ25 ⑶（—2 ）/4 表示有两排钢筋，上排筋为 2Φ25，不伸入支座，下排筋 4Φ25，全部伸入支座。 2Φ25 + 3Φ22⑷（-3)/ 5Φ25 表示有两排筋，上排筋为 5 根.2Φ25 伸入支座，3Φ22，不伸入支座。下排筋 5Φ25,通长布置。五、 标注示例：KL7（3)300×700 φ10@100/200(2) 2Φ25 N4Φ18 （-0。100）4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 □——————-——-—□—--————□—---—————-—□ 4Φ25 2Φ25 4Φ25 KL7（3） 300×700 表示框架梁 7,有三跨，断面宽 300，高 700。N4Φ18 表示梁腰中抗扭钢筋。φ10@100/200（2) 2Φ25 表示箍筋和通长筋。—0.100 表示梁上皮标高。正投影法基础学习指南:1。 基本要求:（1） 了解平行投影的基本性质,掌握正投影法的基本特点。（2) 熟练掌握...
