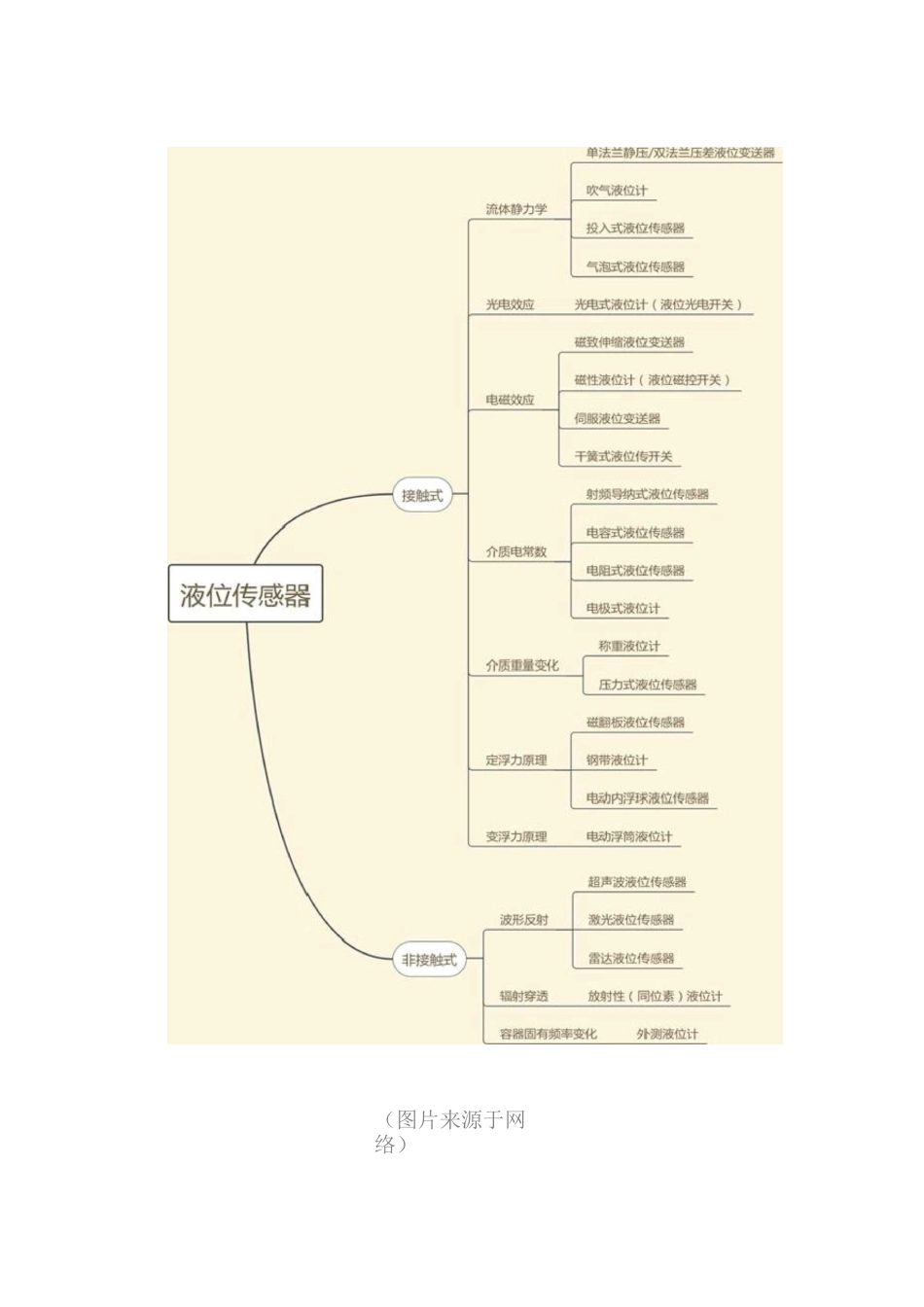

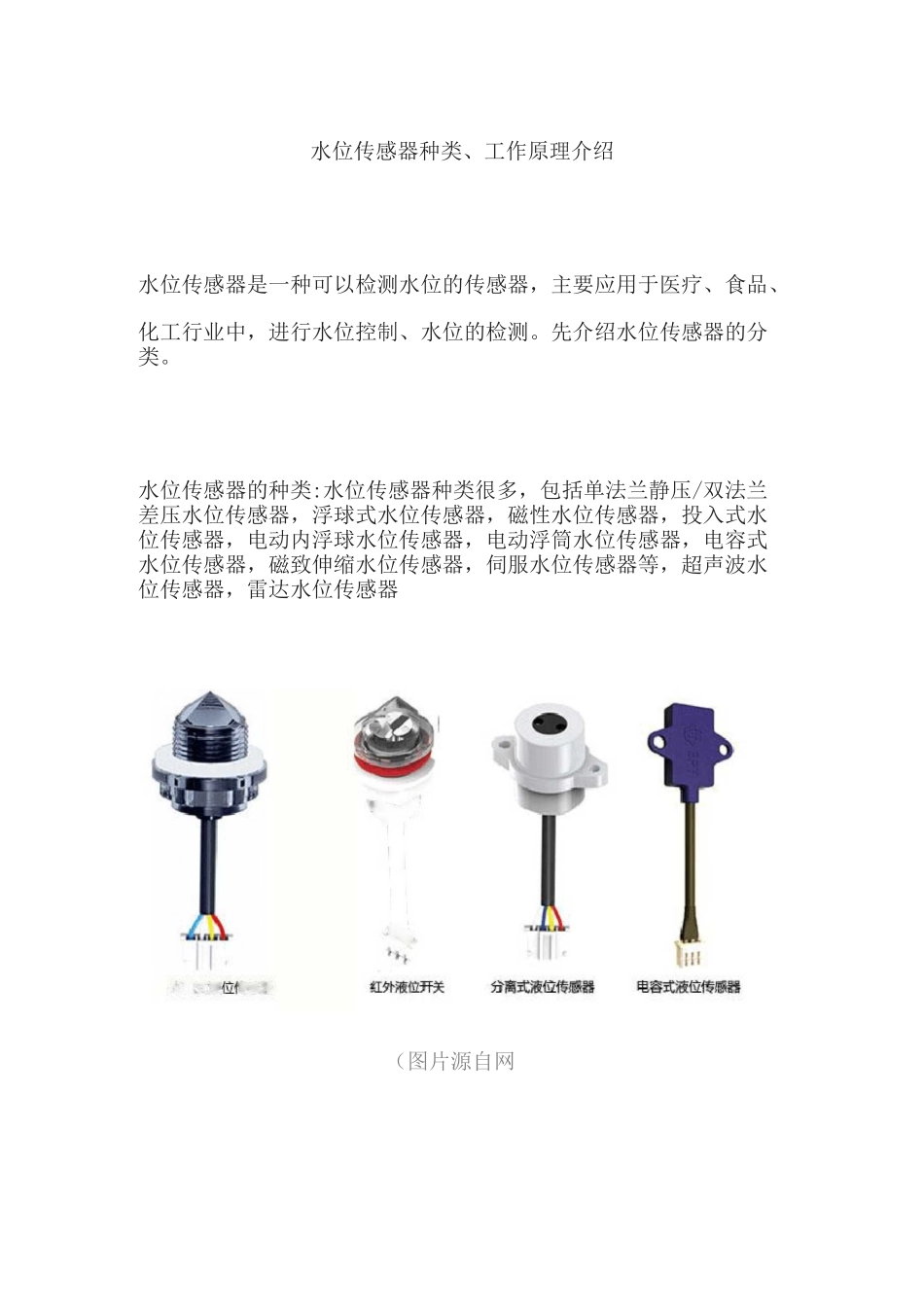

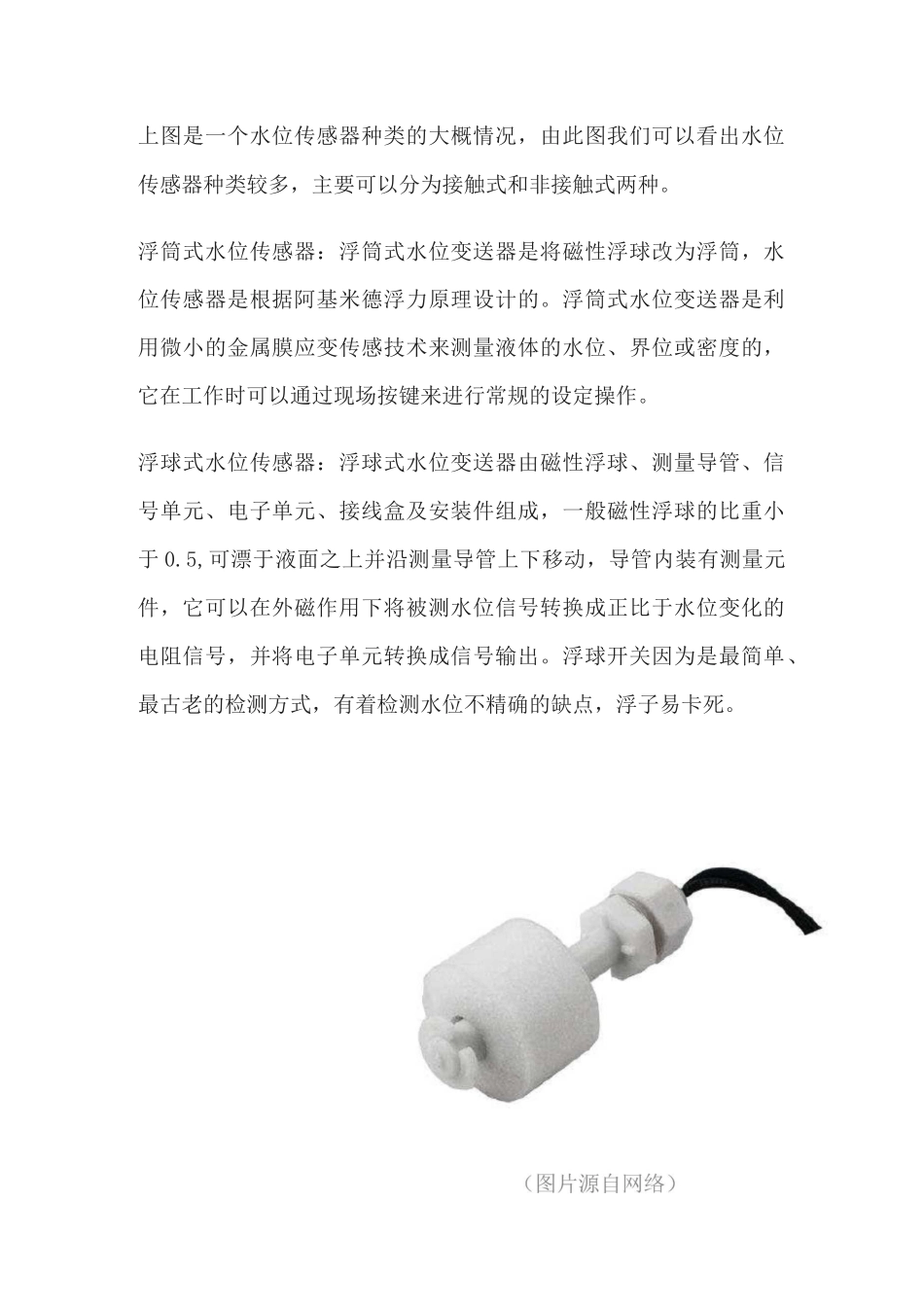

水位传感器种类、工作原理介绍水位传感器是一种可以检测水位的传感器,主要应用于医疗、食品、化工行业中,进行水位控制、水位的检测。先介绍水位传感器的分类。水位传感器的种类:水位传感器种类很多,包括单法兰静压/双法兰差压水位传感器,浮球式水位传感器,磁性水位传感器,投入式水位传感器,电动内浮球水位传感器,电动浮筒水位传感器,电容式水位传感器,磁致伸缩水位传感器,伺服水位传感器等,超声波水位传感器,雷达水位传感器tI光电式滋怕蘇齬(图片源自网络)(图片来源于网络)上图是一个水位传感器种类的大概情况,由此图我们可以看出水位传感器种类较多,主要可以分为接触式和非接触式两种。浮筒式水位传感器:浮筒式水位变送器是将磁性浮球改为浮筒,水位传感器是根据阿基米德浮力原理设计的。浮筒式水位变送器是利用微小的金属膜应变传感技术来测量液体的水位、界位或密度的,它在工作时可以通过现场按键来进行常规的设定操作。浮球式水位传感器:浮球式水位变送器由磁性浮球、测量导管、信号单元、电子单元、接线盒及安装件组成,一般磁性浮球的比重小于 0.5,可漂于液面之上并沿测量导管上下移动,导管内装有测量元件,它可以在外磁作用下将被测水位信号转换成正比于水位变化的电阻信号,并将电子单元转换成信号输出。浮球开关因为是最简单、最古老的检测方式,有着检测水位不精确的缺点,浮子易卡死。静压式水位传感器:该变送器利用液体静压力的测量原理工作,它一般选用硅压力测压传感器将测量到的压力转换成电信号,再经放大电路放大和补偿电路补偿,最后以 4~20mA 或 0~10mA 电流方式输出。超声波式水位传感器:这是一种振动频率高于声波的机械波,由换能晶片在电压的激励下发生振动产生的超声波,超声波在碰到液体会产生显著反射形成反射成回波。因此以超声波作为检测手段,产生超声波和接收超声波。这就是超声波式的水位传感器工作原理。超声波式水位传感器特点:频率高、波长短、绕射现象小,特别是方向性好、能够成为射线而定向传播。光电式水位传感器:光电液位传感器是利用光在两种不同介质界面发生反射折射原理而开发的新型接触式点液位测控装置。光电水位传感器具有结构简单、定位精度高,没有机械部件,不需调试,灵敏度高及耐腐蚀、耗电少、体积小等诸多优点,还具有耐咼温、耐咼压、耐强腐蚀,化学性质稳定,对被测介质影响小等特征。(图片源自网络)光电式的水位传感使用范围广,拥有检测精度高、寿命长、...
