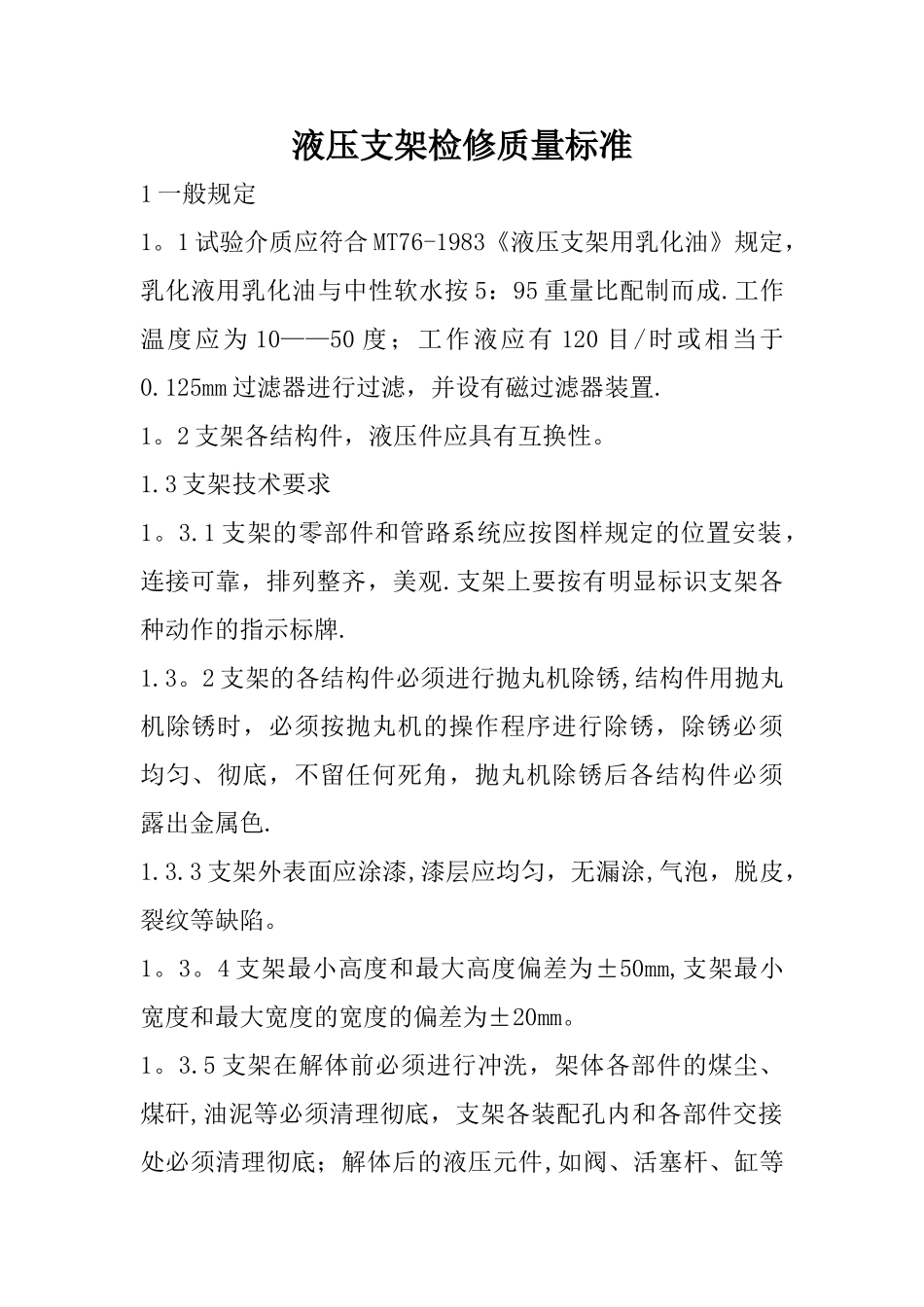

液压支架检修的质量标准

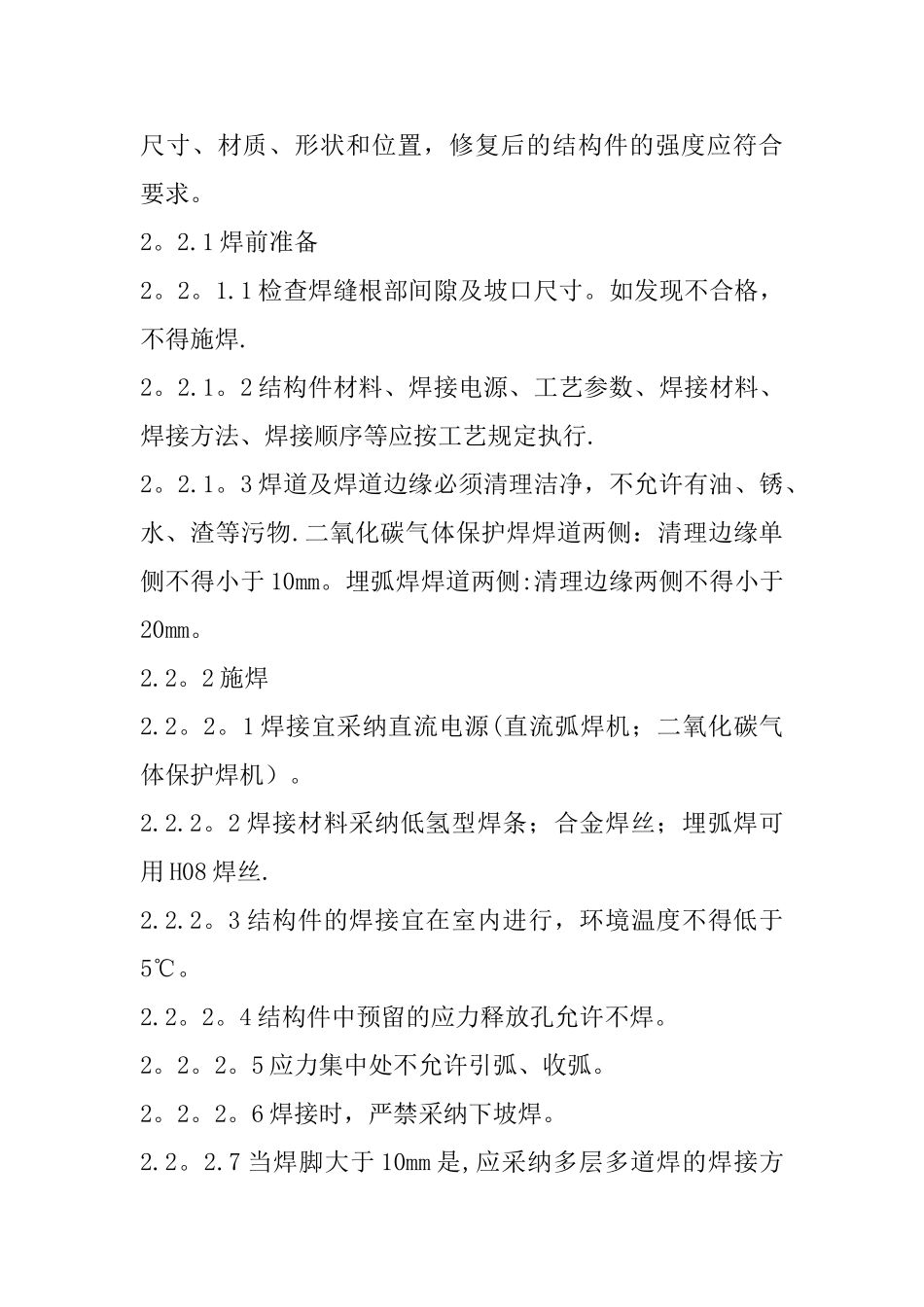

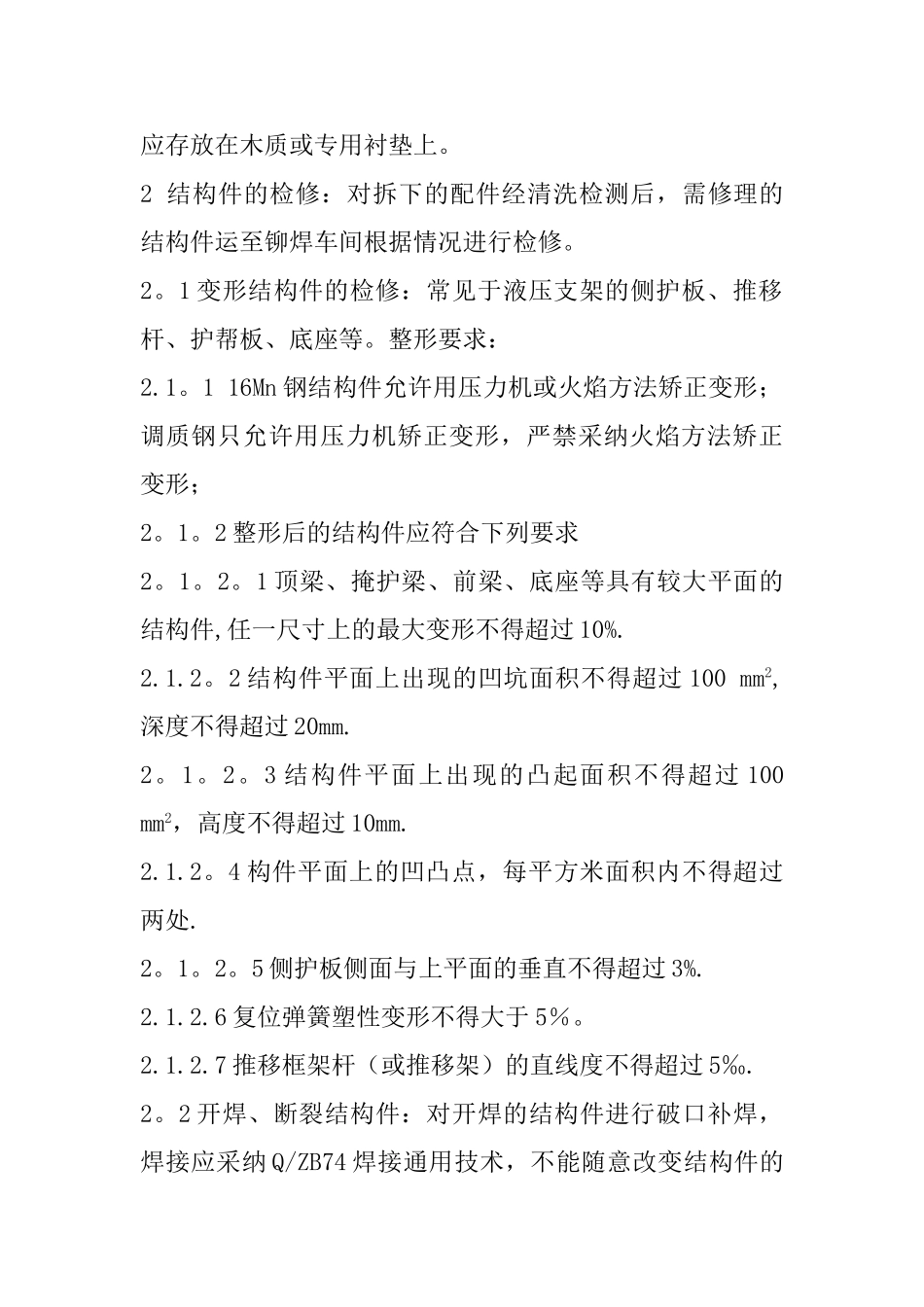

液压支架检修质量标准1 一般规定1。1 试验介质应符合 MT76-1983《液压支架用乳化油》规定，乳化液用乳化油与中性软水按 5：95 重量比配制而成.工作温度应为 10——50 度；工作液应有 120 目/时或相当于0.125mm 过滤器进行过滤，并设有磁过滤器装置.1。2 支架各结构件，液压件应具有互换性。1.3 支架技术要求1。3.1 支架的零部件和管路系统应按图样规定的位置安装，连接可靠，排列整齐，美观.支架上要按有明显标识支架各种动作的指示标牌.1.3。2 支架的各结构件必须进行抛丸机除锈,结构件用抛丸机除锈时，必须按抛丸机的操作程序进行除锈，除锈必须均匀、彻底，不留任何死角，抛丸机除锈后各结构件必须露出金属色.1.3.3 支架外表面应涂漆,漆层应均匀，无漏涂,气泡，脱皮，裂纹等缺陷。1。3。4 支架最小高度和最大高度偏差为±50mm,支架最小宽度和最大宽度的宽度的偏差为±20mm。1。3.5 支架在解体前必须进行冲洗，架体各部件的煤尘、煤矸,油泥等必须清理彻底，支架各装配孔内和各部件交接处必须清理彻底；解体后的液压元件,如阀、活塞杆、缸等应存放在木质或专用衬垫上。2 结构件的检修：对拆下的配件经清洗检测后，需修理的结构件运至铆焊车间根据情况进行检修。2。1 变形结构件的检修：常见于液压支架的侧护板、推移杆、护帮板、底座等。整形要求：2.1。1 16Mn 钢结构件允许用压力机或火焰方法矫正变形；调质钢只允许用压力机矫正变形，严禁采纳火焰方法矫正变形；2。1。2 整形后的结构件应符合下列要求2。1。2。1 顶梁、掩护梁、前梁、底座等具有较大平面的结构件,任一尺寸上的最大变形不得超过 10%.2.1.2。2 结构件平面上出现的凹坑面积不得超过 100 mm2,深度不得超过 20mm.2。1。2。3 结构件平面上出现的凸起面积不得超过 100 mm2，高度不得超过 10mm.2.1.2。4 构件平面上的凹凸点，每平方米面积内不得超过两处.2。1。2。5 侧护板侧面与上平面的垂直不得超过 3%.2.1.2.6 复位弹簧塑性变形不得大于 5％。2.1.2.7 推移框架杆（或推移架）的直线度不得超过 5‰.2。2 开焊、断裂结构件：对开焊的结构件进行破口补焊，焊接应采纳 Q/ZB74 焊接通用技术，不能随意改变结构件的尺寸、材质、形状和位置，修复后的结构件的强度应符合要求。2。2.1 焊前准备2。2。1.1 检查焊缝根部间隙及坡口尺寸。如发现不合格，不得施焊.2。2.1。2 结构件材料、焊接电源、工艺参数、焊接材料、焊接方法、焊接顺序等应按工...
