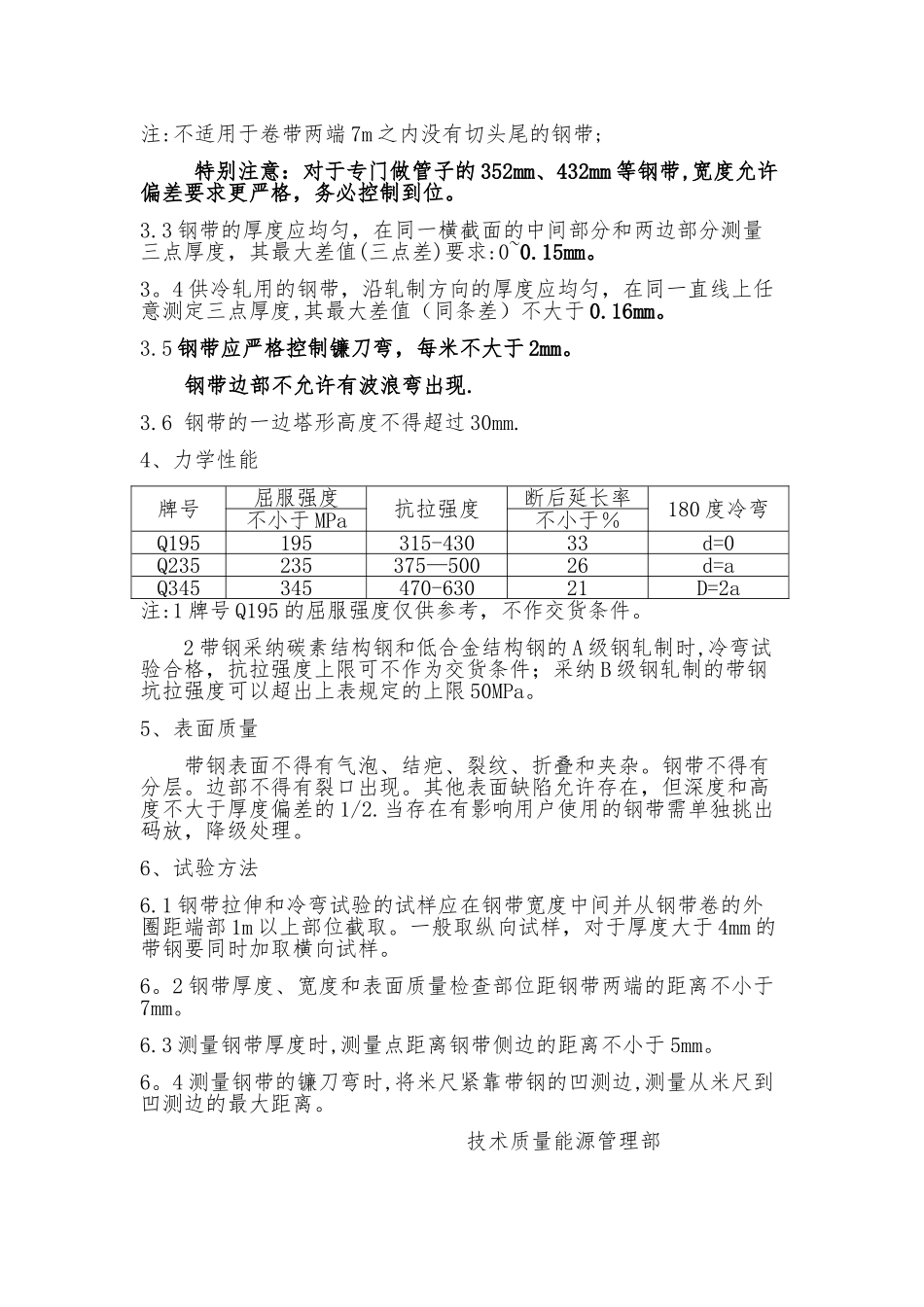

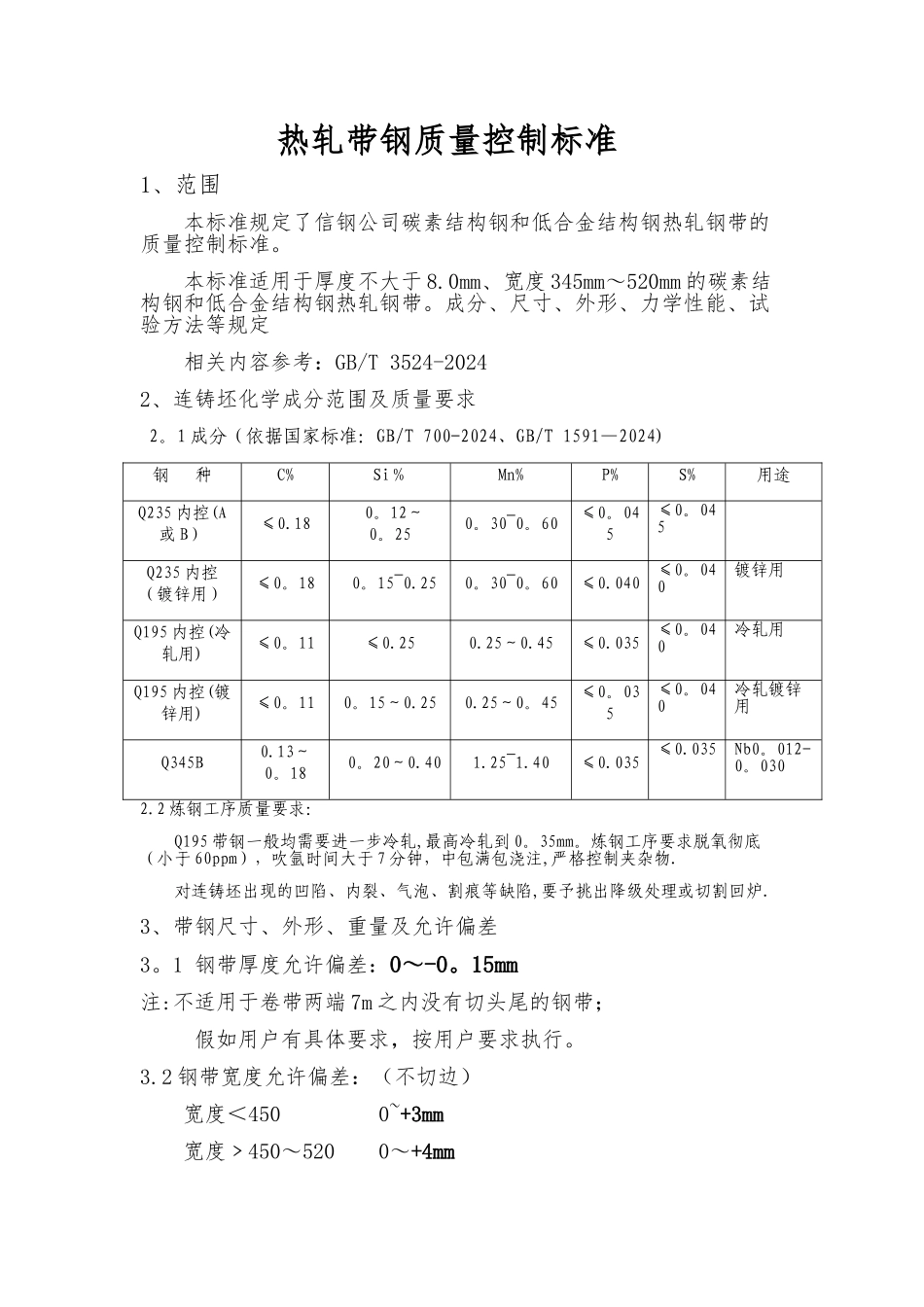

热轧带钢质量控制标准1、范围本标准规定了信钢公司碳素结构钢和低合金结构钢热轧钢带的质量控制标准。本标准适用于厚度不大于 8.0mm、宽度 345mm～520mm 的碳素结构钢和低合金结构钢热轧钢带。成分、尺寸、外形、力学性能、试验方法等规定相关内容参考：GB/T 3524-20242、连铸坯化学成分范围及质量要求 2。1 成分（依据国家标准：GB/T 700-2024、GB/T 1591—2024)钢 种C%Si％Mn%P%S%用途Q235 内控(A或 B）≤0.180。12～0。250。30~0。60≤0。045≤0。045Q235 内控（镀锌用）≤0。180。15~0.250。30~0。60≤0.040≤0。040镀锌用Q195 内控(冷轧用)≤0。11≤0.250.25～0.45≤0.035≤0。040冷轧用Q195 内控(镀锌用)≤0。110。15～0.250.25～0。45≤0。035≤0。040冷轧镀锌用Q345B0.13～0。180。20～0.401.25~1.40≤0.035≤0.035Nb0。012-0。0302.2 炼钢工序质量要求：Q195 带钢一般均需要进一步冷轧,最高冷轧到 0。35mm。炼钢工序要求脱氧彻底（小于 60ppm），吹氩时间大于 7 分钟，中包满包浇注,严格控制夹杂物.对连铸坯出现的凹陷、内裂、气泡、割痕等缺陷,要予挑出降级处理或切割回炉.3、带钢尺寸、外形、重量及允许偏差3。1 钢带厚度允许偏差：0～-0。15mm 注:不适用于卷带两端 7m 之内没有切头尾的钢带；假如用户有具体要求，按用户要求执行。3.2 钢带宽度允许偏差：（不切边）宽度＜450 0~+3mm宽度﹥450～520 0～+4mm注:不适用于卷带两端 7m 之内没有切头尾的钢带; 特别注意：对于专门做管子的 352mm、432mm 等钢带,宽度允许偏差要求更严格，务必控制到位。3.3 钢带的厚度应均匀，在同一横截面的中间部分和两边部分测量三点厚度，其最大差值(三点差)要求:0~0.15mm。3。4 供冷轧用的钢带，沿轧制方向的厚度应均匀，在同一直线上任意测定三点厚度,其最大差值（同条差）不大于 0.16mm。3.5 钢带应严格控制镰刀弯，每米不大于 2mm。钢带边部不允许有波浪弯出现.3.6 钢带的一边塔形高度不得超过 30mm.4、力学性能牌号屈服强度抗拉强度断后延长率180 度冷弯不小于 MPa不小于％Q195195315-43033d=0Q235235375—50026d=aQ345345470-63021D=2a注:1 牌号 Q195 的屈服强度仅供参考，不作交货条件。2 带钢采纳碳素结构钢和低合金结构钢的 A 级钢轧制时,冷弯试验合格，抗拉强度上限可不作为交货条件；采纳 B 级钢轧制的带钢坑拉强度可以超出上表规定的上限 50MPa。5、表面质量带钢表面不得有气泡、结疤、裂...
