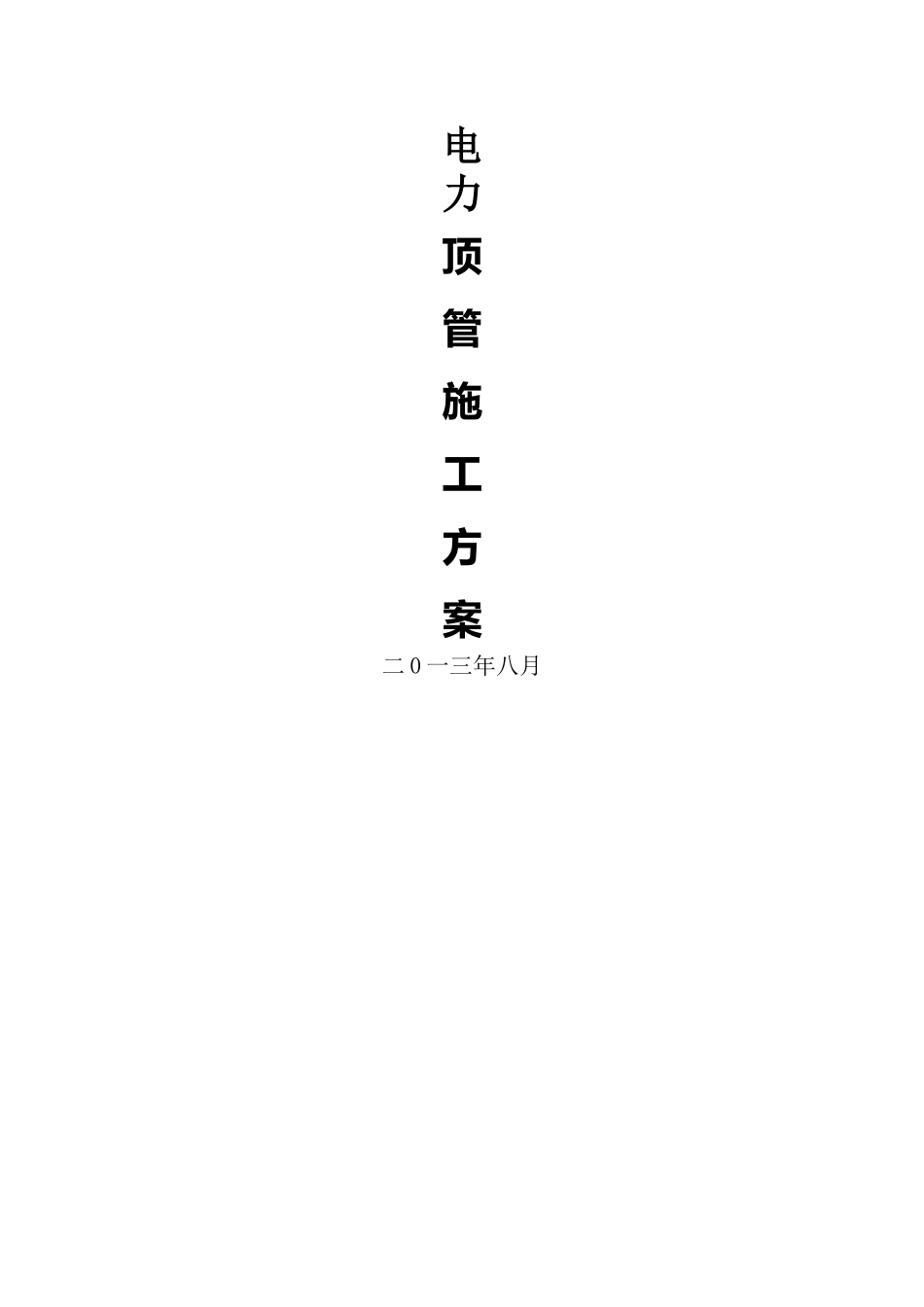

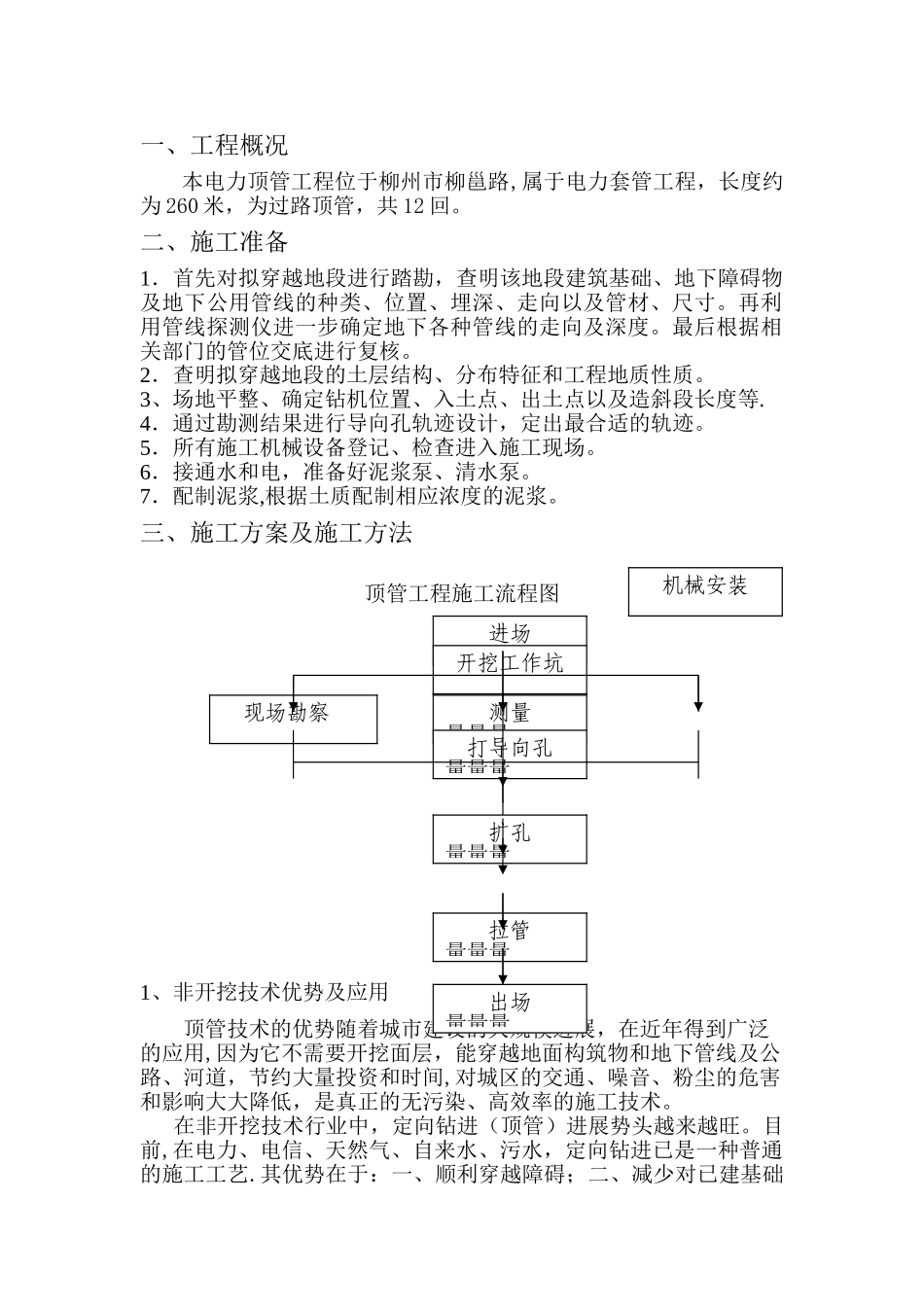

电力顶管施工方案二 0 一三年八月一、工程概况本电力顶管工程位于柳州市柳邕路,属于电力套管工程，长度约为 260 米，为过路顶管，共 12 回。二、施工准备1．首先对拟穿越地段进行踏勘，查明该地段建筑基础、地下障碍物及地下公用管线的种类、位置、埋深、走向以及管材、尺寸。再利用管线探测仪进一步确定地下各种管线的走向及深度。最后根据相关部门的管位交底进行复核。2．查明拟穿越地段的土层结构、分布特征和工程地质性质。3、场地平整、确定钻机位置、入土点、出土点以及造斜段长度等.4．通过勘测结果进行导向孔轨迹设计，定出最合适的轨迹。5．所有施工机械设备登记、检查进入施工现场。6．接通水和电，准备好泥浆泵、清水泵。7．配制泥浆,根据土质配制相应浓度的泥浆。三、施工方案及施工方法顶管工程施工流程图1、非开挖技术优势及应用顶管技术的优势随着城市建设的大规模进展，在近年得到广泛的应用,因为它不需要开挖面层，能穿越地面构筑物和地下管线及公路、河道，节约大量投资和时间,对城区的交通、噪音、粉尘的危害和影响大大降低，是真正的无污染、高效率的施工技术。在非开挖技术行业中，定向钻进（顶管）进展势头越来越旺。目前,在电力、电信、天然气、自来水、污水，定向钻进已是一种普通的施工工艺.其优势在于：一、顺利穿越障碍；二、减少对已建基础进场现场勘察测量量量量机械安装打导向孔量量量扩孔量量量拉管量量量出场量量量开挖工作坑设施的破坏;三、不影响城市交通；四、加快施工进度；五、综合效益好。由于现代城市的地下铺设了各种设施,例如，电话线、电力线、有线电视线、交通信号路灯线、煤气管道、供水、排水、洪水控制设施及管道，甚至国防通信电缆等等.由于地下设施位置和深度记录不准确、不完善,城市档案资料不全,有的甚至根本无图可查.假如不搞清楚，一旦遭到损坏，后果不堪设想。我们在每次实际操作前除了做好穿越地层的土质类型、含水量、透水性、含砾石比例等地质勘探资料的收集外，还一个不漏地把相关单位或部门请到观场.面对面地把管线性质、水平位置、垂直深度和管划路径的左右方位、管线的直径及所需要的最小净空等交代清楚，作好记录，并在地面作好标记。在实际操作时还对特别部门如电缆管理部门,请他们派人来现场监督。要求施工单位精确测绘管线起点、折点、交点、终点、分支点、变坡点和变径点的座标和高程,认真作好数据计算、层点绘制、落实措施、保证施工方案切实可行。钻机的导向是行走定位...
