电线电缆施工作业指导书

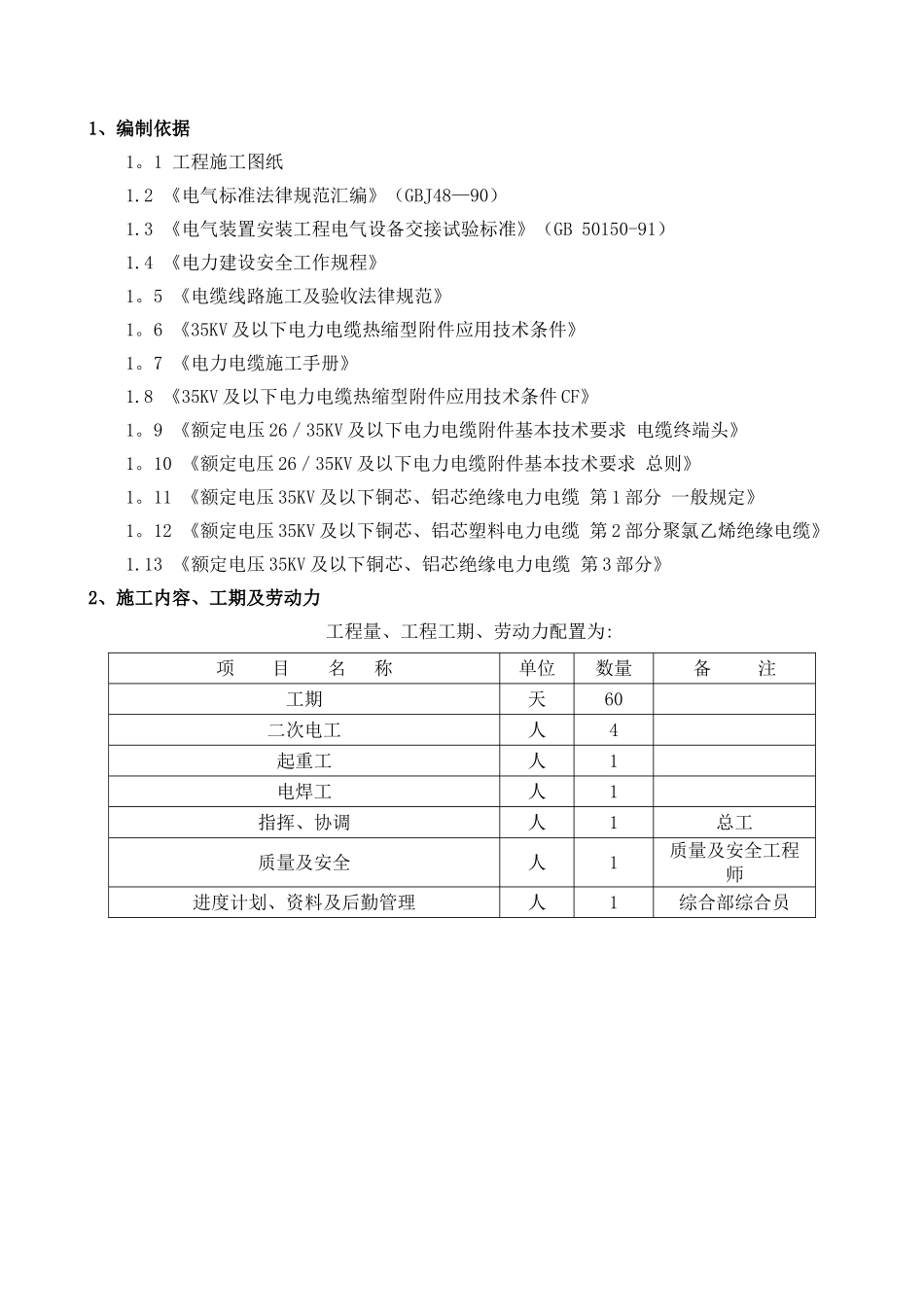

1、编制依据1。1 工程施工图纸1.2 《电气标准法律规范汇编》（GBJ48—90）1.3 《电气装置安装工程电气设备交接试验标准》（GB 50150-91）1.4 《电力建设安全工作规程》1。5 《电缆线路施工及验收法律规范》1。6 《35KV 及以下电力电缆热缩型附件应用技术条件》1。7 《电力电缆施工手册》1.8 《35KV 及以下电力电缆热缩型附件应用技术条件 CF》1。9 《额定电压 26／35KV 及以下电力电缆附件基本技术要求 电缆终端头》1。10 《额定电压 26／35KV 及以下电力电缆附件基本技术要求 总则》1。11 《额定电压 35KV 及以下铜芯、铝芯绝缘电力电缆 第 1 部分 一般规定》 1。12 《额定电压 35KV 及以下铜芯、铝芯塑料电力电缆 第 2 部分聚氯乙烯绝缘电缆》1.13 《额定电压 35KV 及以下铜芯、铝芯绝缘电力电缆 第 3 部分》2、施工内容、工期及劳动力工程量、工程工期、劳动力配置为:项 目 名 称单位数量备 注工期天60二次电工人4起重工人1电焊工人1指挥、协调人1总工质量及安全人1质量及安全工程师进度计划、资料及后勤管理人1综合部综合员3、安装前的准备工作3.1 熟悉设计图纸，明确每块盘的安装地点及安装高程；3。2 安装工器具及材料的准备4、施工流程 5、技术措施5.1 电缆敷设前的准备5.1。1 电缆敷设前的检查1）.预埋件符合设计，安置牢固； 2）.电缆沟、的地坪及抹面工作结束; 3).电缆层、电缆沟等处的施工临时设施、模板及建筑废料等清理洁净，施工用道路畅通，盖板齐全; 4）。电缆线路敷设后,不能再进行的建筑工程工作应结束； 5）。电缆沟排水畅通，电缆室的门窗安装完毕。6）。应检查电缆沟及等土建部分的转弯处，其转弯半径不应小于所敷设电缆的最小允许弯曲半径7）。核实电缆的型号、电压、规格是否与设计相符合.采纳的电缆及附件，有合格证件。设备应有铭牌。 8）。按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头,在度量电缆时,应考虑各种附加长度，各种附加长度如表一所示。9）。检查电缆外表面应无损伤;测量电缆的绝缘电阻应良好。10）为了敷设方便，减少差错，在电缆支架、沟道、隧道、竖井的进出口，转弯处和适当部位挂上电缆敷设断面图。11）。电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合12).在带电区域内敷设电缆,应有可靠的安全措施5.1。2 电缆管的加工及敷设1）管不应有穿孔，裂缝和显著的凹凸不平,内壁应光滑；金属电缆管不应有...
