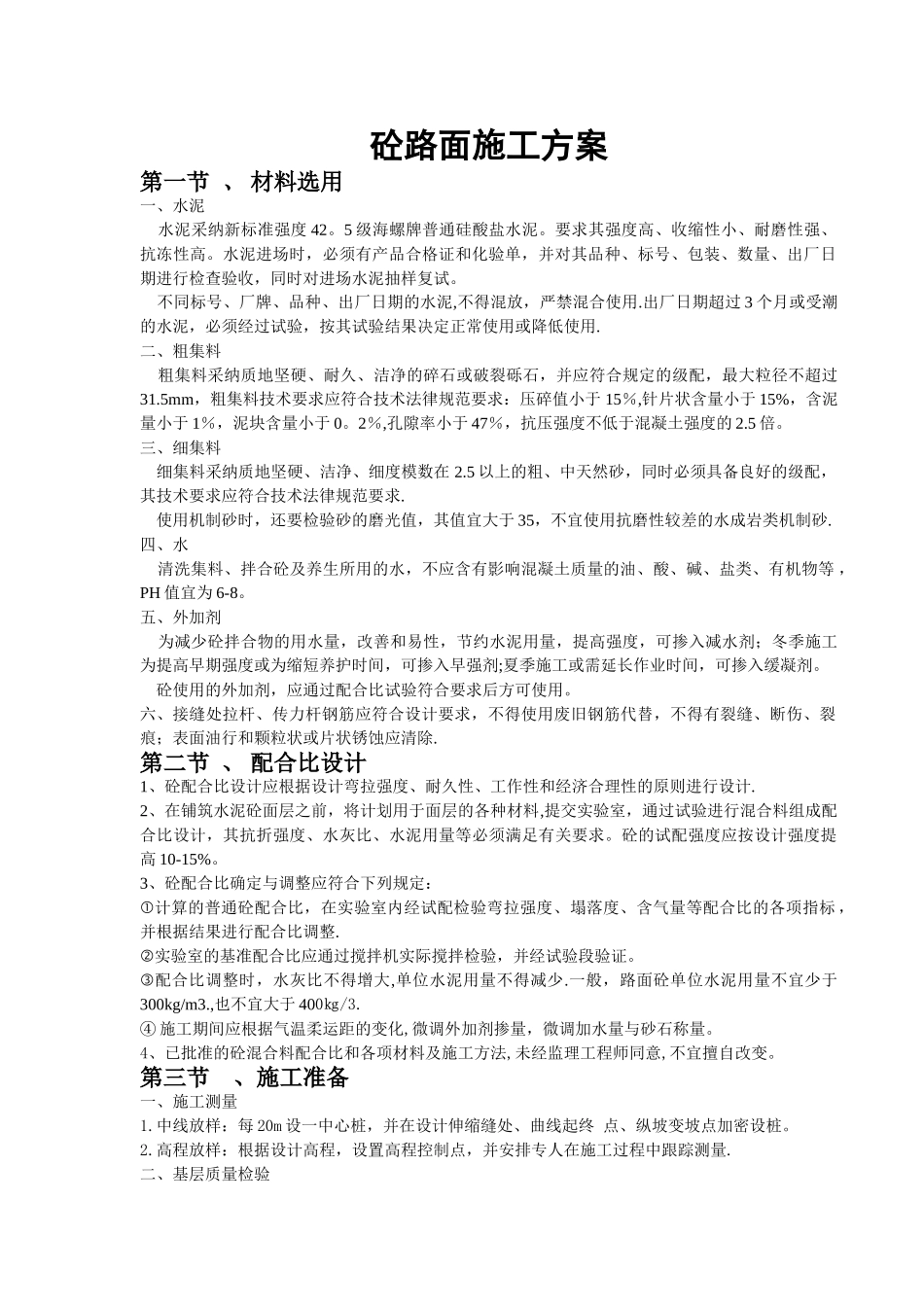

砼路面施工方案第一节 、 材料选用一、水泥 水泥采纳新标准强度 42
5 级海螺牌普通硅酸盐水泥
要求其强度高、收缩性小、耐磨性强、抗冻性高
水泥进场时，必须有产品合格证和化验单，并对其品种、标号、包装、数量、出厂日期进行检查验收，同时对进场水泥抽样复试
不同标号、厂牌、品种、出厂日期的水泥,不得混放，严禁混合使用
出厂日期超过 3 个月或受潮的水泥，必须经过试验，按其试验结果决定正常使用或降低使用
二、粗集料 粗集料采纳质地坚硬、耐久、洁净的碎石或破裂砾石，并应符合规定的级配，最大粒径不超过31
5mm，粗集料技术要求应符合技术法律规范要求：压碎值小于 15％,针片状含量小于 15%，含泥量小于 1％，泥块含量小于 0
2％,孔隙率小于 47％，抗压强度不低于混凝土强度的 2
三、细集料 细集料采纳质地坚硬、洁净、细度模数在 2
5 以上的粗、中天然砂，同时必须具备良好的级配，其技术要求应符合技术法律规范要求
使用机制砂时，还要检验砂的磨光值，其值宜大于 35，不宜使用抗磨性较差的水成岩类机制砂
四、水 清洗集料、拌合砼及养生所用的水，不应含有影响混凝土质量的油、酸、碱、盐类、有机物等 ，PH 值宜为 6-8
五、外加剂 为减少砼拌合物的用水量，改善和易性，节约水泥用量，提高强度，可掺入减水剂；冬季施工为提高早期强度或为缩短养护时间，可掺入早强剂;夏季施工或需延长作业时间，可掺入缓凝剂
砼使用的外加剂，应通过配合比试验符合要求后方可使用
六、接缝处拉杆、传力杆钢筋应符合设计要求，不得使用废旧钢筋代替，不得有裂缝、断伤、裂痕；表面油行和颗粒状或片状锈蚀应清除
第二节 、 配合比设计1、砼配合比设计应根据设计弯拉强度、耐久性、工作性和经济合理性的原则进行设计
2、在铺筑水泥砼面层之前，将计划用于面层的各种材料,提交实验室，通过试验进行混合料组成配合比设计，其抗折
