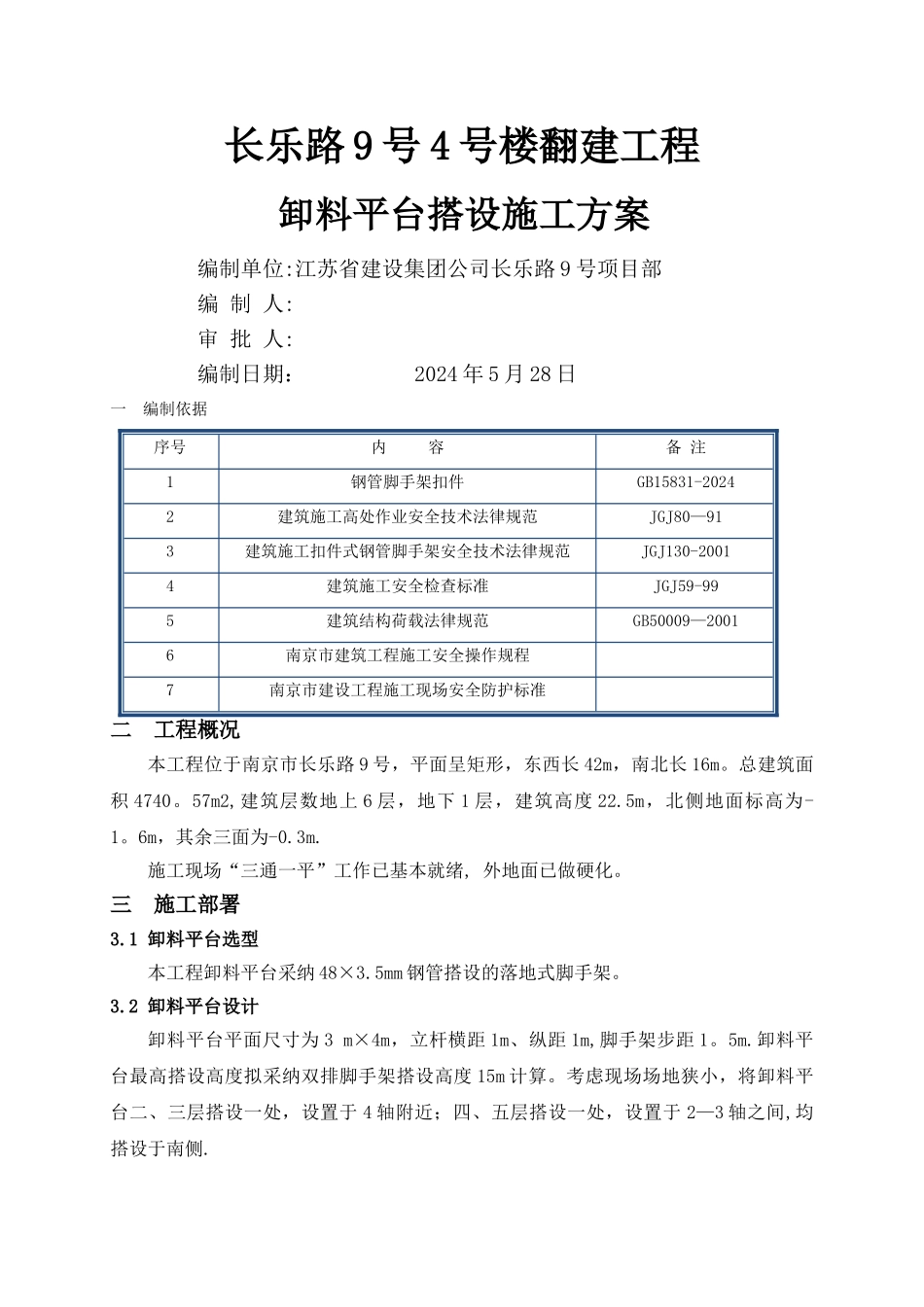

长乐路 9 号 4 号楼翻建工程卸料平台搭设施工方案编制单位:江苏省建设集团公司长乐路 9 号项目部编 制 人:审 批 人:编制日期： 2024 年 5 月 28 日一 编制依据序号内 容备 注1钢管脚手架扣件GB15831-20242建筑施工高处作业安全技术法律规范JGJ80—913建筑施工扣件式钢管脚手架安全技术法律规范JGJ130-20014建筑施工安全检查标准JGJ59-995建筑结构荷载法律规范GB50009—20016南京市建筑工程施工安全操作规程7南京市建设工程施工现场安全防护标准二 工程概况本工程位于南京市长乐路 9 号，平面呈矩形，东西长 42m，南北长 16m。总建筑面积 4740。57m2,建筑层数地上 6 层，地下 1 层，建筑高度 22.5m，北侧地面标高为-1。6m，其余三面为-0.3m. 施工现场“三通一平”工作已基本就绪, 外地面已做硬化。三 施工部署3.1 卸料平台选型本工程卸料平台采纳 48×3.5mm 钢管搭设的落地式脚手架。3.2 卸料平台设计卸料平台平面尺寸为 3 m×4m，立杆横距 1m、纵距 1m,脚手架步距 1。5m.卸料平台最高搭设高度拟采纳双排脚手架搭设高度 15m 计算。考虑现场场地狭小，将卸料平台二、三层搭设一处，设置于 4 轴附近；四、五层搭设一处，设置于 2—3 轴之间,均搭设于南侧.四 施工方法5。1 搭设工艺流程落地平台搭设的工艺流程为：场地平整、夯实→定位设置通长脚手板→纵向扫地杆→立杆→横向扫地杆→纵向水平杆→横向水平杆→剪刀撑→连墙管→铺脚手板→扎防护栏杆→扎安全网.5.2 基础处理本工程脚手架地基础部位回填土应夯实平整，垫厚度为 50mm 的通常木板。5。3 搭设要求5。3。1 卸料平台与脚手架同步搭设，每两步两跨设置连墙件；平台立杆纵横方向间距分别为：纵向间距 1000mm，横向间距 1000mm。立杆采纳对接扣件连接。5。3.2 平台下架子立杆外两侧面每层设置剪刀撑，用以增大立杆的横向刚度，保证立杆稳定性。转角开始整个立面长度和高度连续设置竖向剪刀撑。斜杆与立面倾角在 45度至 60 度之间，撑头要顶在有实力的地方,不得滑动，并且要贴服有力.剪刀撑的接头采纳旋转扣件连接,固定在与之相交的横向水平杆的伸出端或立柱上。5.3。3 卸料平台的平台面上纵向水平杆间距加密为 300mm,然后再铺双层松木板，木板与架体连接应牢固、搭设严密,平台板向楼层倾斜一定坡度。5.3。4 脚手架开口处，下部增加斜撑，确保脚手架稳定.5.3.5 每一卸料平台三面设置防护栏杆,上杆 1。2m，下杆居中设置，扫地...
