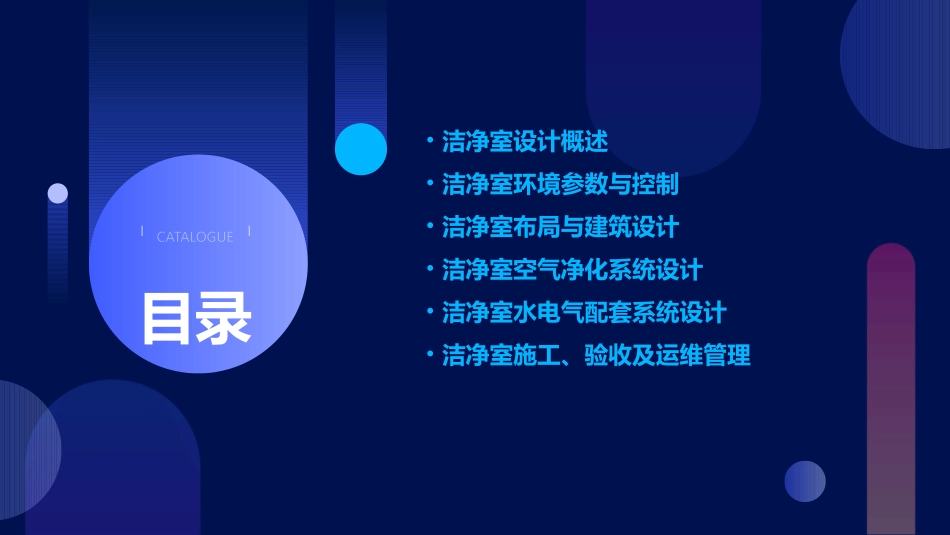

洁净室设计培训教程pptxCATALOGUE目录•洁净室设计概述•洁净室环境参数与控制•洁净室布局与建筑设计•洁净室空气净化系统设计•洁净室水电气配套系统设计•洁净室施工、验收及运维管理01洁净室设计概述指空气洁净度、温度、湿度、压力、噪声等参数根据需要都进行控制的密闭性较好的空间。洁净室定义按用途可分为工业洁净室和生物洁净室;按气流流型可分为乱流洁净室和层流洁净室。洁净室分类洁净室定义及分类满足生产工艺要求,保证产品质量;符合GMP要求,防止交叉污染;合理布局,节省投资;方便操作,便于维修。提供一个低污染、低能耗、高洁净度、高舒适度的生产环境。洁净室设计原则与目标设计目标设计原则电子行业医药行业食品行业其他行业洁净室应用领域01020304半导体、集成电路、平板显示等。无菌药品生产、生物制品生产等。乳制品、饮料、调味品等。精密机械、光学仪器、航空航天等。02洁净室环境参数与控制确保洁净室内温度稳定,通常维持在20-26摄氏度范围内,以满足生产或实验要求。温度控制湿度控制温湿度监测控制洁净室内湿度在合适范围内,一般相对湿度控制在40%-60%之间,以防止静电产生和微生物滋生。安装温湿度传感器,实时监测并记录洁净室内的温湿度变化,确保环境稳定。030201温度、湿度控制采用高效空气过滤器,有效去除空气中的尘埃粒子,保证洁净度达标。空气过滤定期对洁净室进行清洁维护,包括地面、墙面、设备等的清洁,以减少尘埃粒子产生。清洁维护使用尘埃粒子计数器对洁净室内尘埃粒子进行实时监测,确保洁净度符合要求。粒子监测尘埃粒子控制微生物控制消毒灭菌采用紫外线、臭氧等消毒灭菌技术,对洁净室空气和表面进行定期消毒,杀灭微生物。人员管理加强人员培训和管理,规范人员进出洁净室的流程,减少微生物带入。微生物监测定期对洁净室内微生物进行采样检测,及时发现并处理微生物污染问题。合理设计洁净室的气流组织,使空气流动符合洁净要求,避免死角和涡流产生。气流组织通过调节送风量和回风量,控制洁净室与相邻房间的压差,防止污染空气进入洁净室。压差控制安装气流监测装置,实时监测洁净室内的气流速度和流向,确保气流组织合理。气流监测气流组织与压差控制03洁净室布局与建筑设计03人流、物流通道设计设置独立的人流和物流通道,避免交叉污染,同时方便管理和维护。01洁净室位置选择考虑风向、地形、周围环境等因素,确保洁净室处于相对独立且易于管理的区域。02工艺流程布局根据生产工艺流程,合理规划洁净室内各功能区域的位置和面积,确保生产流程的顺畅和高效。总体布局规划特殊洁净区针对特定产品或工艺要求设置的高洁净度区域,如精密制造、生物医药等。一般洁净区用于一般性的生产、加工和装配等操作,洁净度等级相对较低。辅助区域包括更衣室、缓冲间、设备间等,为洁净室提供必要的辅助功能。功能区域划分结构选型根据洁净室的洁净度等级和使用要求,选择合适的建筑结构类型,如钢结构、钢筋混凝土结构等。围护结构材料选用气密性好、不易产尘、易于清洁的材料,如彩钢板、铝塑板等。地面材料选用耐磨、防滑、易清洁的材料,如环氧树脂地坪、PVC地坪等。建筑结构选型与材料选择采用高效节能的空调系统和照明系统,降低能耗;优化建筑围护结构,提高保温隔热性能。节能措施选用环保型建筑材料和装修材料,减少对环境的影响;设置废气处理装置,确保废气达标排放。环保措施对洁净室内产生的废水、废气等进行分类收集和回收利用,提高资源利用效率。资源回收利用节能与环保措施04洁净室空气净化系统设计空气预处理空气调节空气过滤空气输送空气处理流程设计去除大颗粒尘埃、纤维等杂质,减轻后续过滤器的负担。采用高效过滤器对空气进行精过滤,去除微小尘埃、细菌等有害物质。对空气进行降温、升温、加湿或除湿处理,以满足洁净室对温湿度的要求。将经过处理的洁净空气输送到洁净室内,保持室内正压状态,防止外部污染空气进入。过滤器选型及配置方案去除5μm以上尘埃粒子,保护中效和高效过滤器。去除1-5μm的尘埃粒子,降低高效过滤器的负担。去除0.3μm以上的尘埃粒子,保证洁净室的洁净度要求。吸附空气中的有机...
