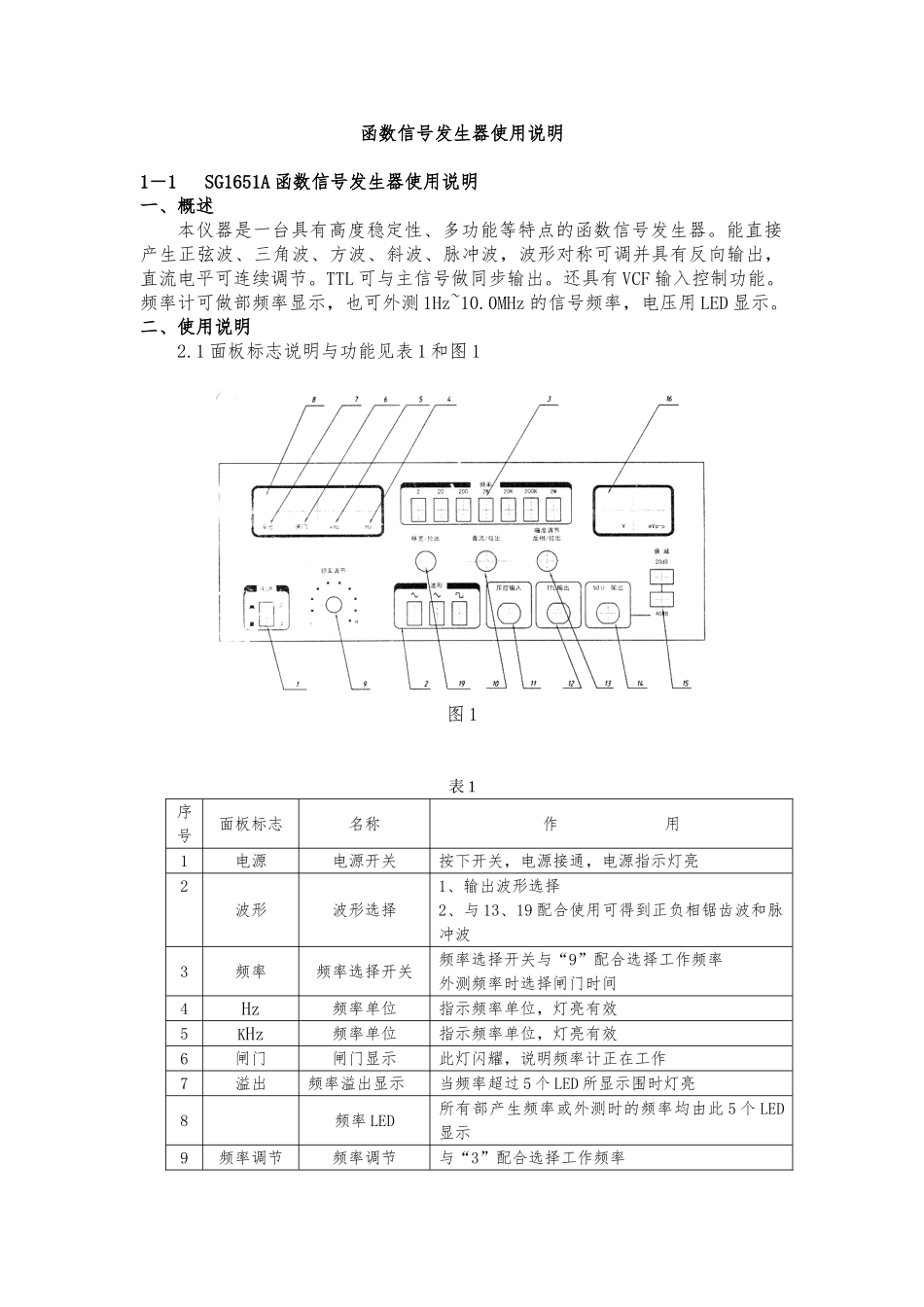

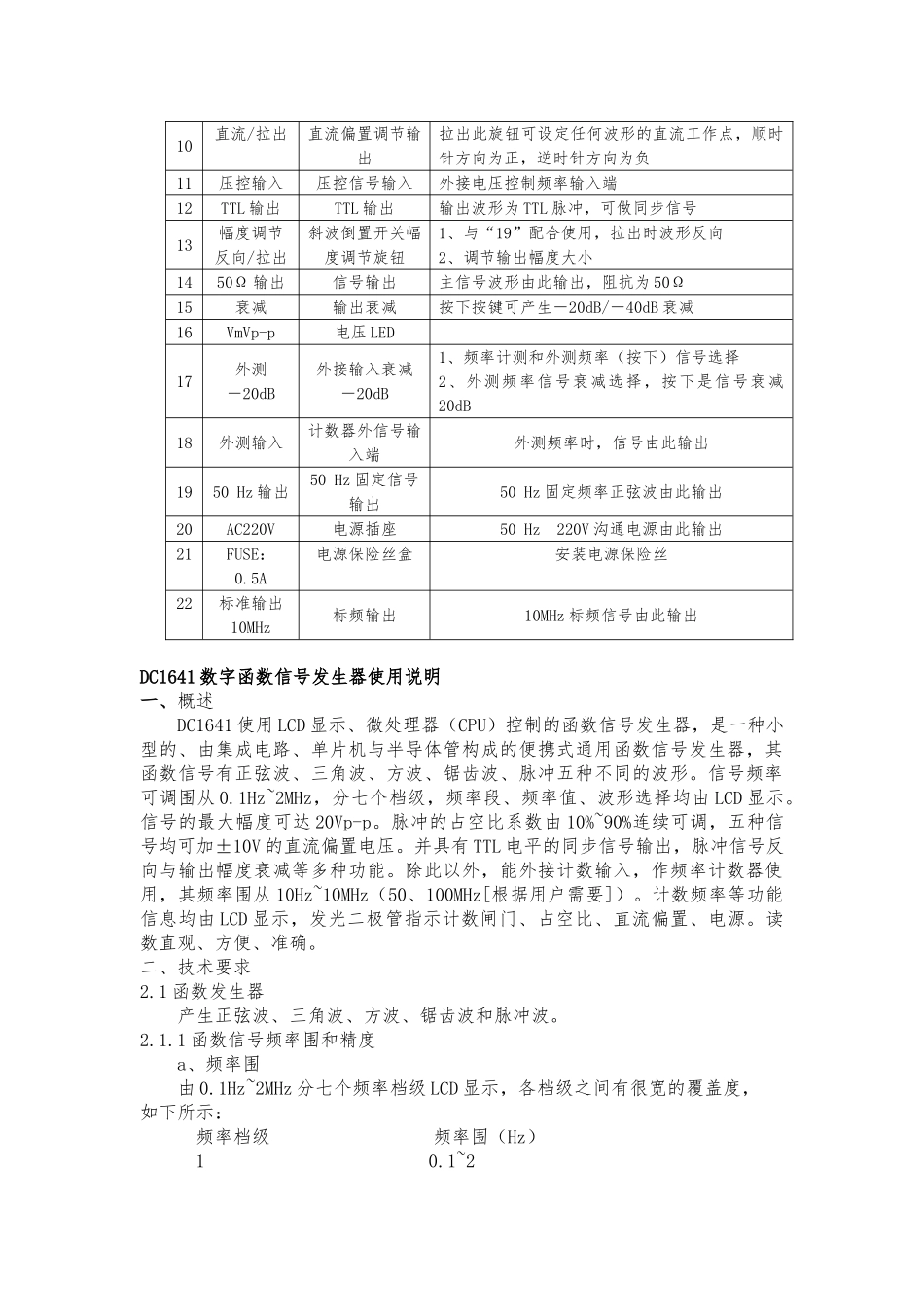

函数信号发生器使用说明1－1 SG1651A 函数信号发生器使用说明一、概述本仪器是一台具有高度稳定性、多功能等特点的函数信号发生器。能直接产生正弦波、三角波、方波、斜波、脉冲波，波形对称可调并具有反向输出，直流电平可连续调节。TTL 可与主信号做同步输出。还具有 VCF 输入控制功能。频率计可做部频率显示，也可外测 1Hz~10.0MHz 的信号频率，电压用 LED 显示。二、使用说明2.1 面板标志说明与功能见表 1 和图 1图 1表 1序号面板标志名称作 用1电源电源开关按下开关，电源接通，电源指示灯亮2波形波形选择1、输出波形选择2、与 13、19 配合使用可得到正负相锯齿波和脉冲波3频率频率选择开关频率选择开关与“9”配合选择工作频率外测频率时选择闸门时间4Hz频率单位指示频率单位，灯亮有效5KHz频率单位指示频率单位，灯亮有效6闸门闸门显示此灯闪耀，说明频率计正在工作7溢出频率溢出显示当频率超过 5 个 LED 所显示围时灯亮8频率 LED所有部产生频率或外测时的频率均由此 5 个 LED显示 9频率调节频率调节与“3”配合选择工作频率10直流/拉出直流偏置调节输出拉出此旋钮可设定任何波形的直流工作点，顺时针方向为正，逆时针方向为负11压控输入压控信号输入外接电压控制频率输入端12TTL 输出TTL 输出输出波形为 TTL 脉冲，可做同步信号13幅度调节反向/拉出斜波倒置开关幅度调节旋钮1、与“19”配合使用，拉出时波形反向2、调节输出幅度大小1450Ω 输出信号输出主信号波形由此输出，阻抗为 50Ω15衰减输出衰减按下按键可产生－20dB/－40dB 衰减16VmVp-p电压 LED 17外测－20dB外接输入衰减－20dB1、频率计测和外测频率（按下）信号选择2、外测频率信号衰减选择，按下是信号衰减20dB18外测输入计数器外信号输入端外测频率时，信号由此输出1950 Hz 输出50 Hz 固定信号输出50 Hz 固定频率正弦波由此输出20AC220V电源插座50 Hz 220V 沟通电源由此输出21FUSE：0.5A电源保险丝盒安装电源保险丝22标准输出10MHz标频输出10MHz 标频信号由此输出DC1641 数字函数信号发生器使用说明一、概述DC1641 使用 LCD 显示、微处理器（CPU）控制的函数信号发生器，是一种小型的、由集成电路、单片机与半导体管构成的便携式通用函数信号发生器，其函数信号有正弦波、三角波、方波、锯齿波、脉冲五种不同的波形。信号频率可调围从 0.1Hz~2MHz，分七个档级，频率段、频率值、波形选择均由 LCD 显示。信号的最大幅度可...
