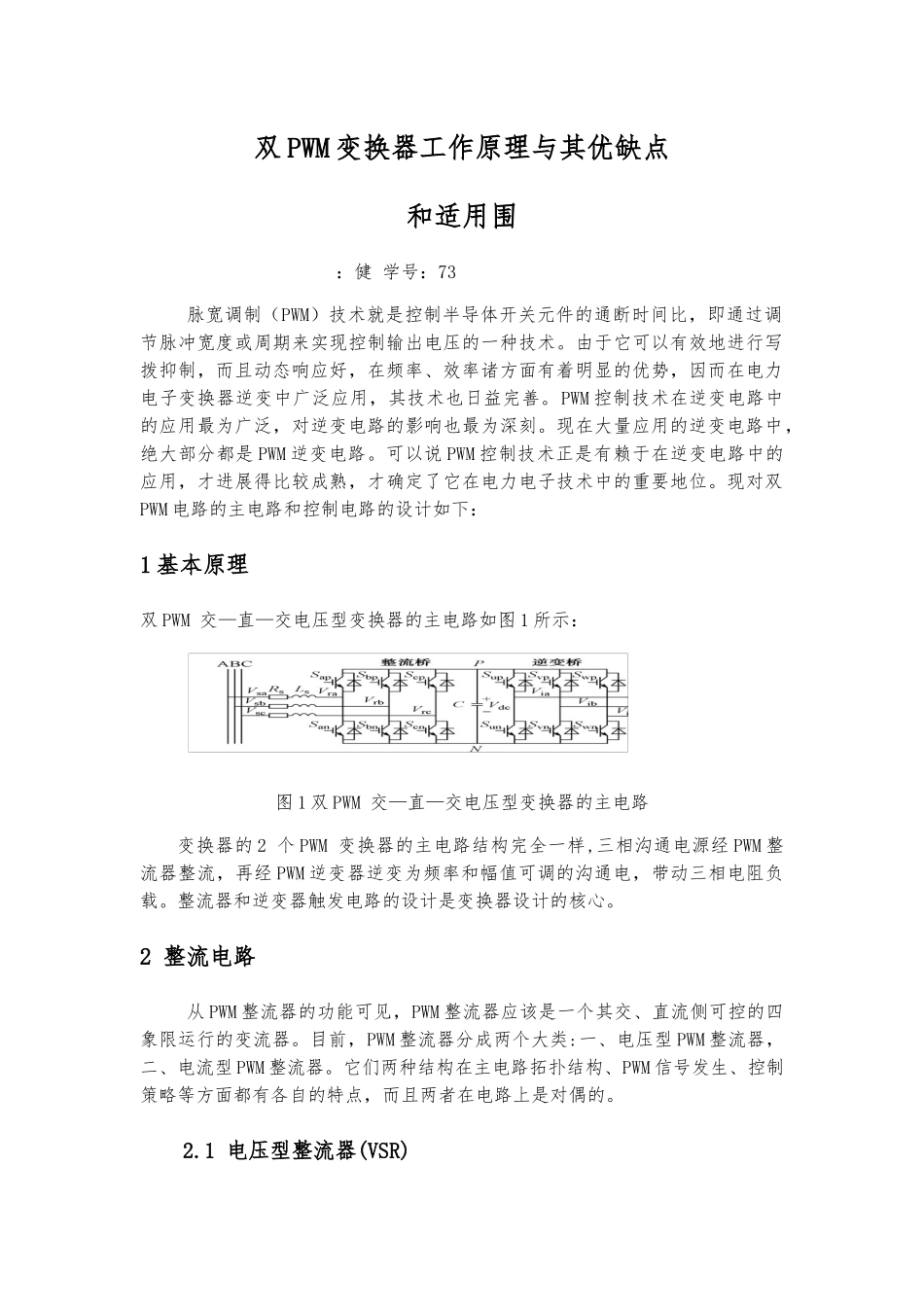

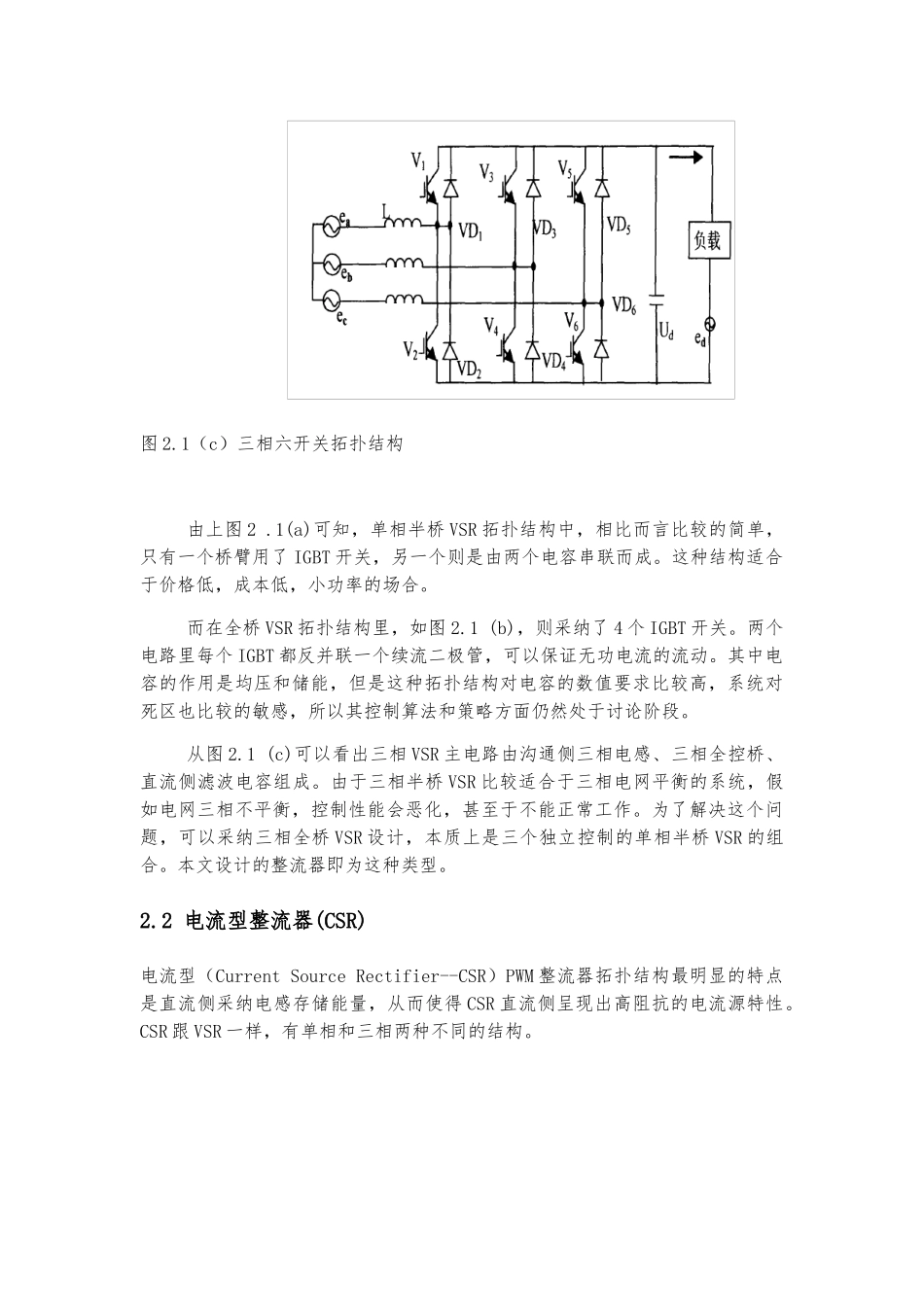

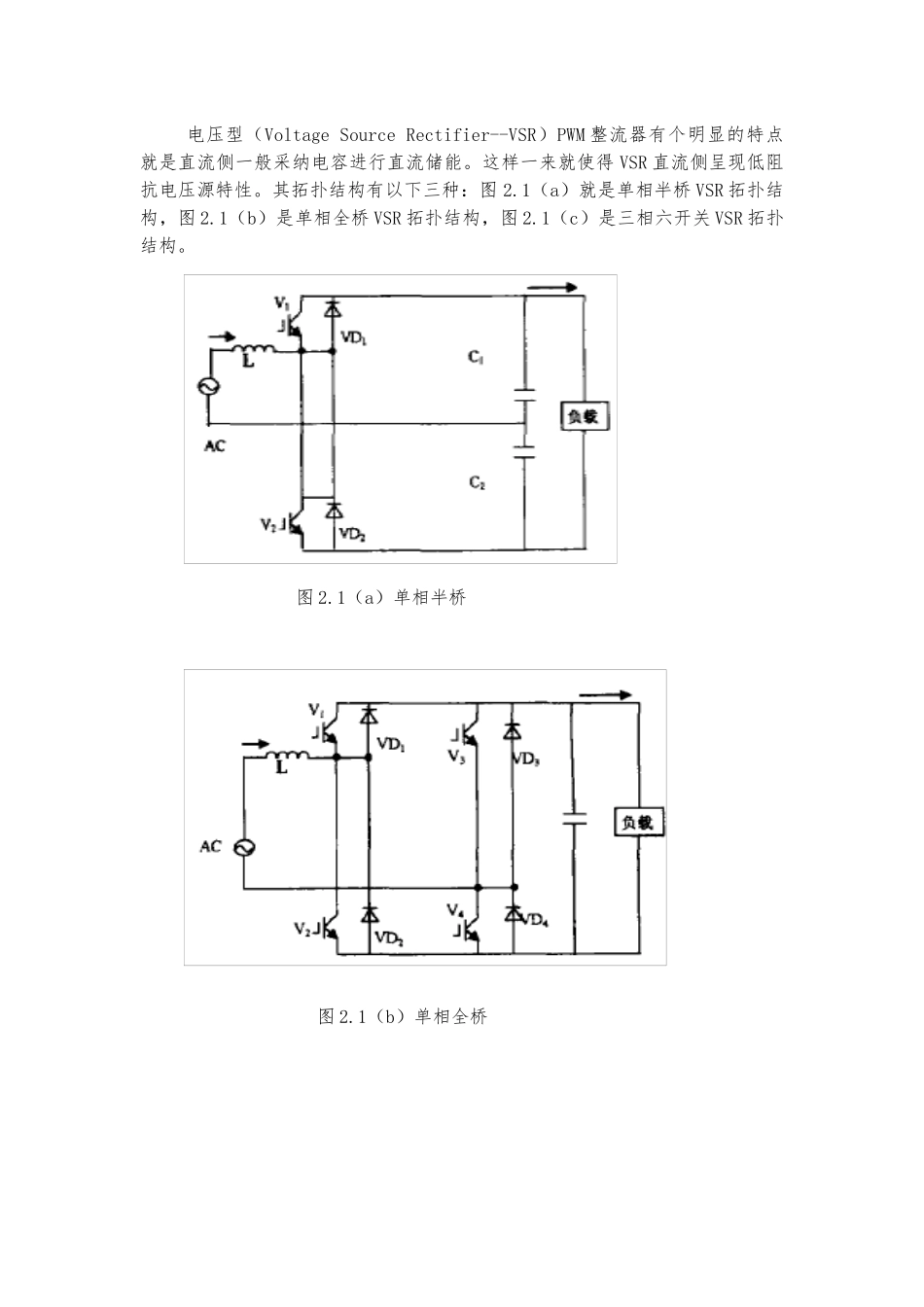

双 PWM 变换器工作原理与其优缺点和适用围 ：健 学号：73脉宽调制（PWM）技术就是控制半导体开关元件的通断时间比，即通过调节脉冲宽度或周期来实现控制输出电压的一种技术。由于它可以有效地进行写拨抑制，而且动态响应好，在频率、效率诸方面有着明显的优势，因而在电力电子变换器逆变中广泛应用，其技术也日益完善。PWM 控制技术在逆变电路中的应用最为广泛，对逆变电路的影响也最为深刻。现在大量应用的逆变电路中，绝大部分都是 PWM 逆变电路。可以说 PWM 控制技术正是有赖于在逆变电路中的应用，才进展得比较成熟，才确定了它在电力电子技术中的重要地位。现对双PWM 电路的主电路和控制电路的设计如下：1 基本原理双 PWM 交—直—交电压型变换器的主电路如图 1 所示：图 1 双 PWM 交—直—交电压型变换器的主电路变换器的 2 个 PWM 变换器的主电路结构完全一样,三相沟通电源经 PWM 整流器整流，再经 PWM 逆变器逆变为频率和幅值可调的沟通电，带动三相电阻负载。整流器和逆变器触发电路的设计是变换器设计的核心。 2 整流电路从 PWM 整流器的功能可见，PWM 整流器应该是一个其交、直流侧可控的四象限运行的变流器。目前，PWM 整流器分成两个大类:一、电压型 PWM 整流器，二、电流型 PWM 整流器。它们两种结构在主电路拓扑结构、PWM 信号发生、控制策略等方面都有各自的特点，而且两者在电路上是对偶的。 2.1 电压型整流器(VSR)电压型（Voltage Source Rectifier--VSR）PWM 整流器有个明显的特点就是直流侧一般采纳电容进行直流储能。这样一来就使得 VSR 直流侧呈现低阻抗电压源特性。其拓扑结构有以下三种：图 2.1（a）就是单相半桥 VSR 拓扑结构，图 2.1（b）是单相全桥 VSR 拓扑结构，图 2.1（c）是三相六开关 VSR 拓扑结构。图 2.1（a）单相半桥 图 2.1（b）单相全桥图 2.1（c）三相六开关拓扑结构由上图 2 .1(a)可知，单相半桥 VSR 拓扑结构中，相比而言比较的简单，只有一个桥臂用了 IGBT 开关，另一个则是由两个电容串联而成。这种结构适合于价格低，成本低，小功率的场合。而在全桥 VSR 拓扑结构里，如图 2.1 (b)，则采纳了 4 个 IGBT 开关。两个电路里每个 IGBT 都反并联一个续流二极管，可以保证无功电流的流动。其中电容的作用是均压和储能，但是这种拓扑结构对电容的数值要求比较高，系统对死区也比较的敏感，所以其控制算法和策略方面仍然处于讨论阶...
