数控加工工艺与夹具设计

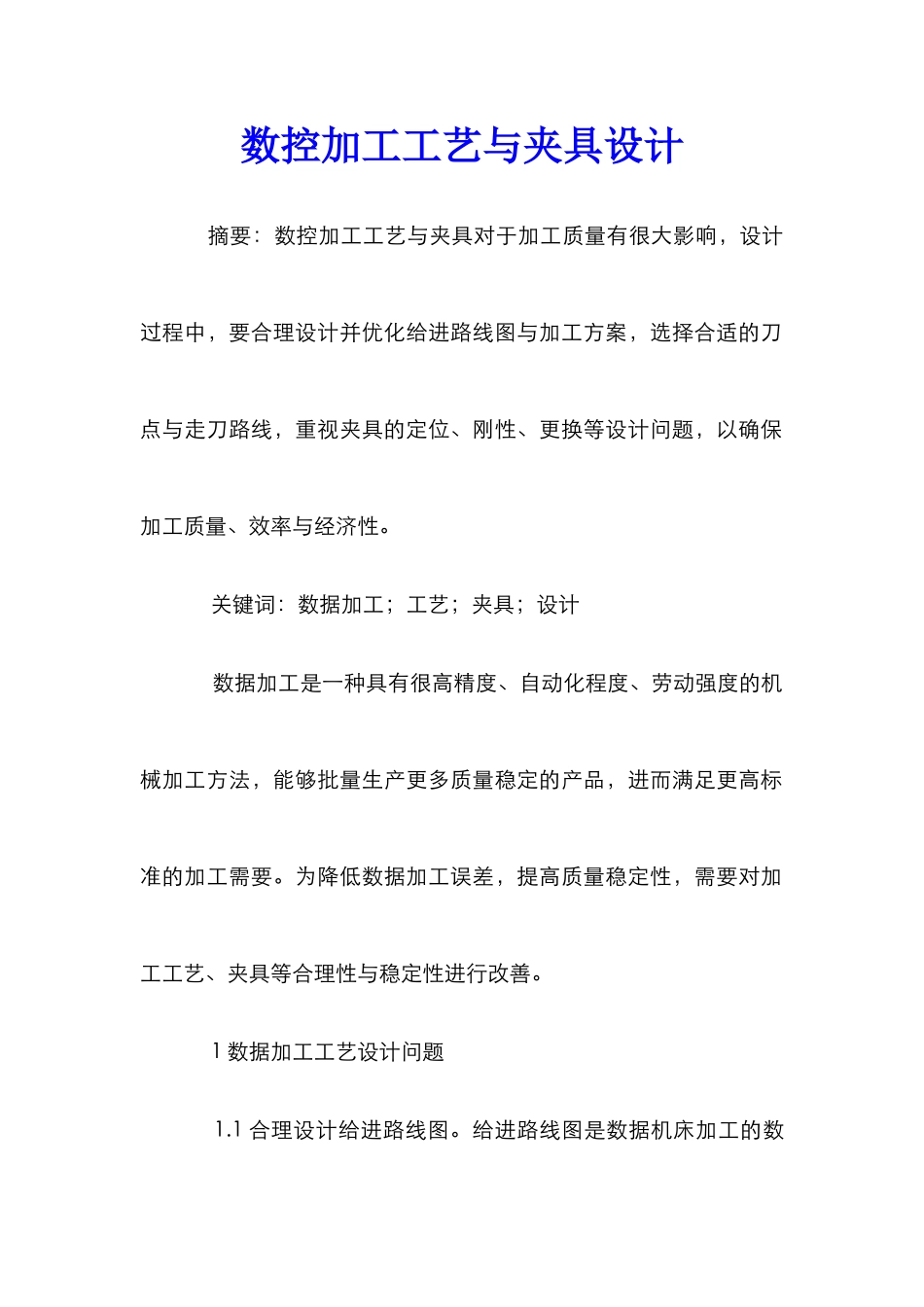

数控加工工艺与夹具设计_第1页
1/8

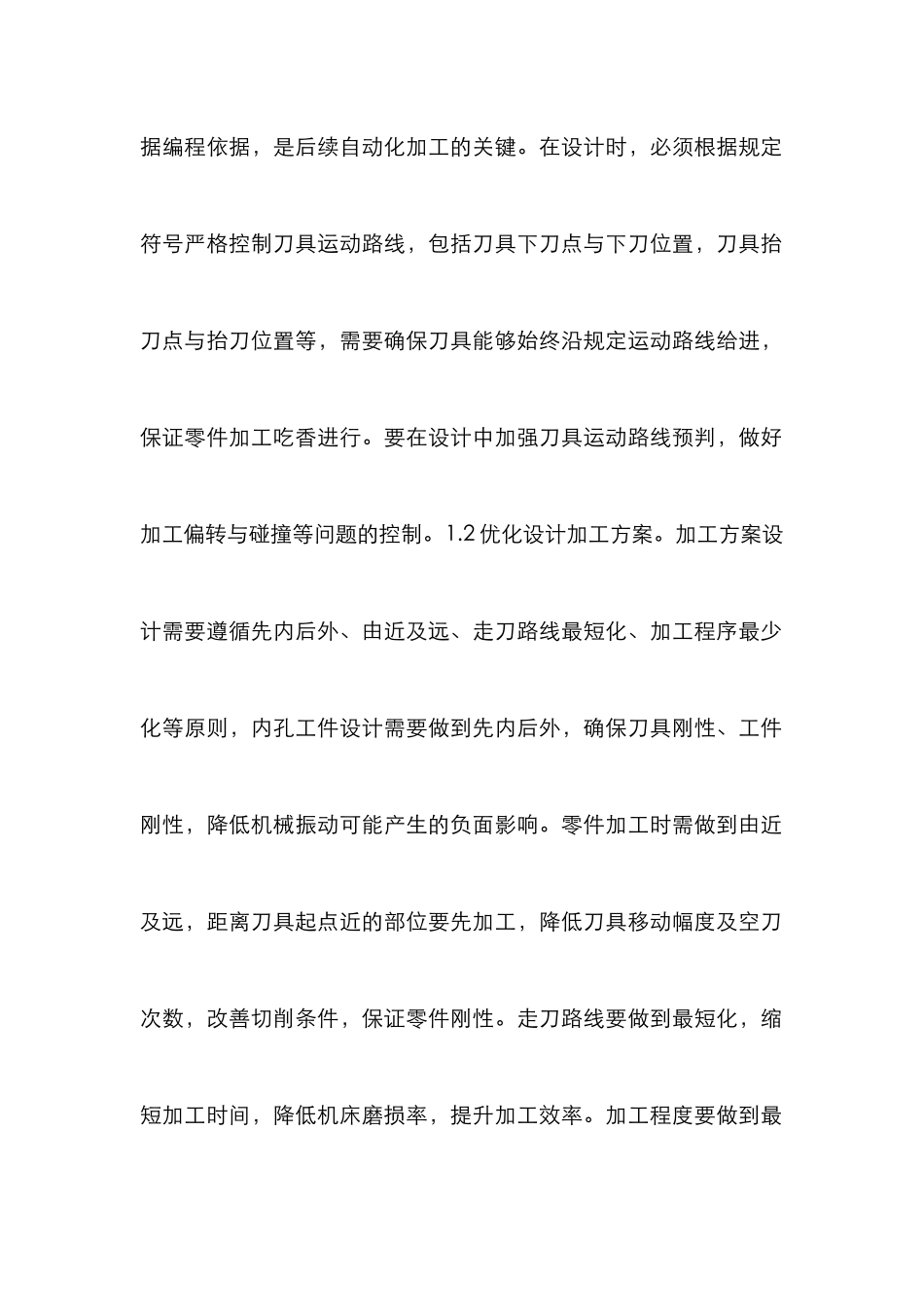

数控加工工艺与夹具设计_第2页
2/8

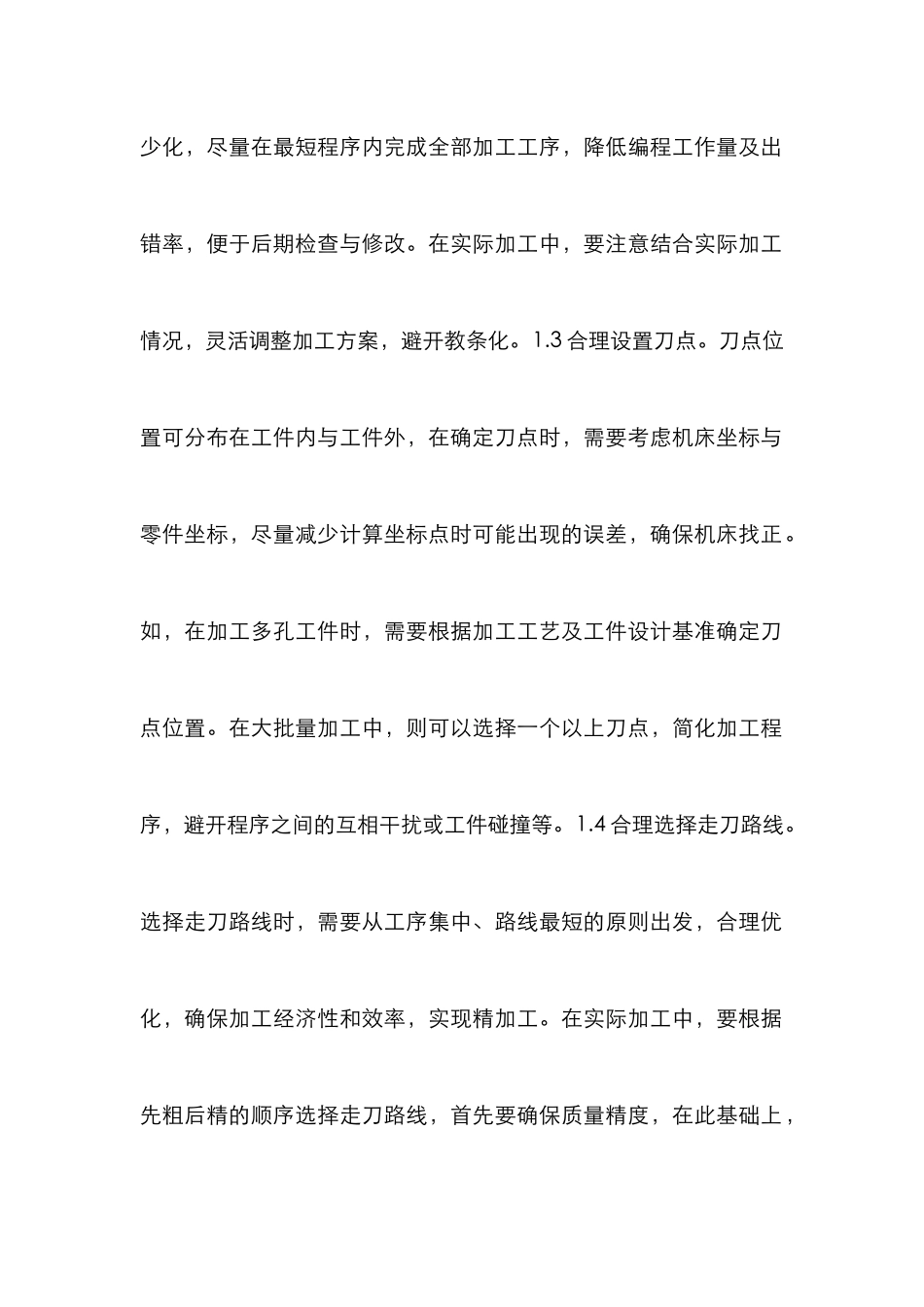

数控加工工艺与夹具设计_第3页
3/8
数控加工工艺与夹具设计 摘要:数控加工工艺与夹具对于加工质量有很大影响,设计过程中,要合理设计并优化给进路线图与加工方案,选择合适的刀点与走刀路线,重视夹具的定位、刚性、更换等设计问题,以确保加工质量、效率与经济性。 关键词:数据加工;工艺;夹具;设计 数据加工是一种具有很高精度、自动化程度、劳动强度的机械加工方法,能够批量生产更多质量稳定的产品,进而满足更高标准的加工需要。为降低数据加工误差,提高质量稳定性,需要对加工工艺、夹具等合理性与稳定性进行改善。 1 数据加工工艺设计问题 1.1 合理设计给进路线图。给进路线图是数据机床加工的数据编程依据,是后续自动化加工的关键。在设计时,必须根据规定符号严格控制刀具运动路线,包括刀具下刀点与下刀位置,刀具抬刀点与抬刀位置等,需要确保刀具能够始终沿规定运动路线给进,保证零件加工吃香进行。要在设计中加强刀具运动路线预判,做好加工偏转与碰撞等问题的控制。1.2 优化设计加工方案。加工方案设计需要遵循先内后外、由近及远、走刀路线最短化、加工程序最少化等原则,内孔工件设计需要做到先内后外,确保刀具刚性、工件刚性,降低机械振动可能产生的负面影响。零件加工时需做到由近及远,距离刀具起点近的部位要先加工,降低刀具移动幅度及空刀次数,改善切削条件,保证零件刚性。走刀路线要做到最短化,缩短加工时间,降低机床磨损率,提升加工效率。加工程度要做到最少化,尽量在最短程序内完成全部加工工序,降低编程工作量及出错率,便于后期检查与修改。在实际加工中,要注意结合实际加工情况,灵活调整加工方案,避开教条化。1.3 合理设置刀点。刀点位置可分布在工件内与工件外,在确定刀点时,需要考虑机床坐标与零件坐标,尽量减少计算坐标点时可能出现的误差,确保机床找正。如,在加工多孔工件时,需要根据加工工艺及工件设计基准确定刀点位置。在大批量加工中,则可以选择一个以上刀点,简化加工程序,避开程序之间的互相干扰或工件碰撞等。1.4 合理选择走刀路线。选择走刀路线时,需要从工序集中、路线最短的原则出发,合理优化,确保加工经济性和效率,实现精加工。在实际加工中,要根据先粗后精的顺序选择走刀路线,首先要确保质量精度,在此基础上,追求更高的效益。装夹时,可通过提高数量的方式降低换刀频率,或者先用普通机床进行粗加工后,再利用数控机床实现精加工,提高数据加工效率。设计走刀路线方案时,要避开出现过切...
