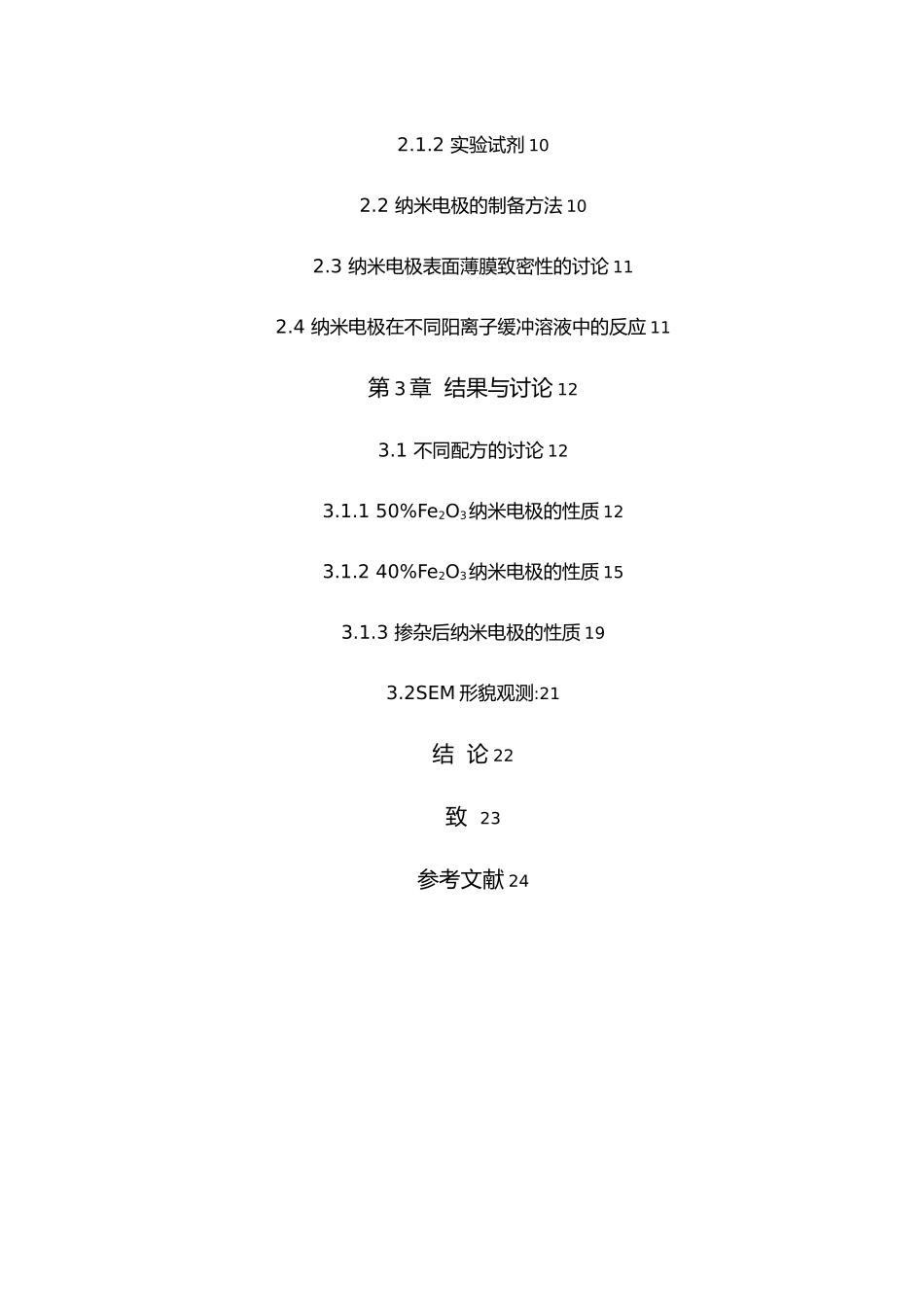

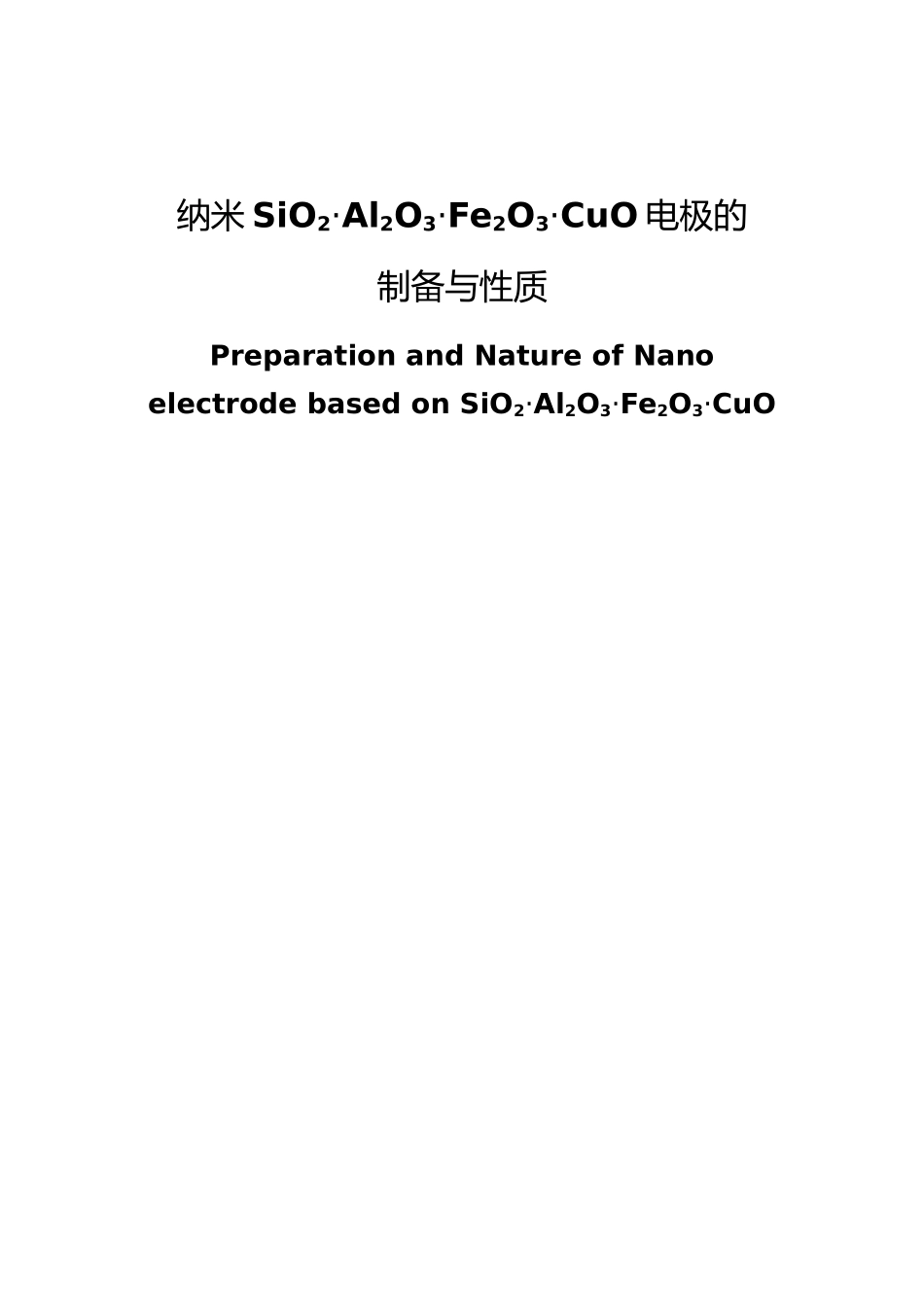

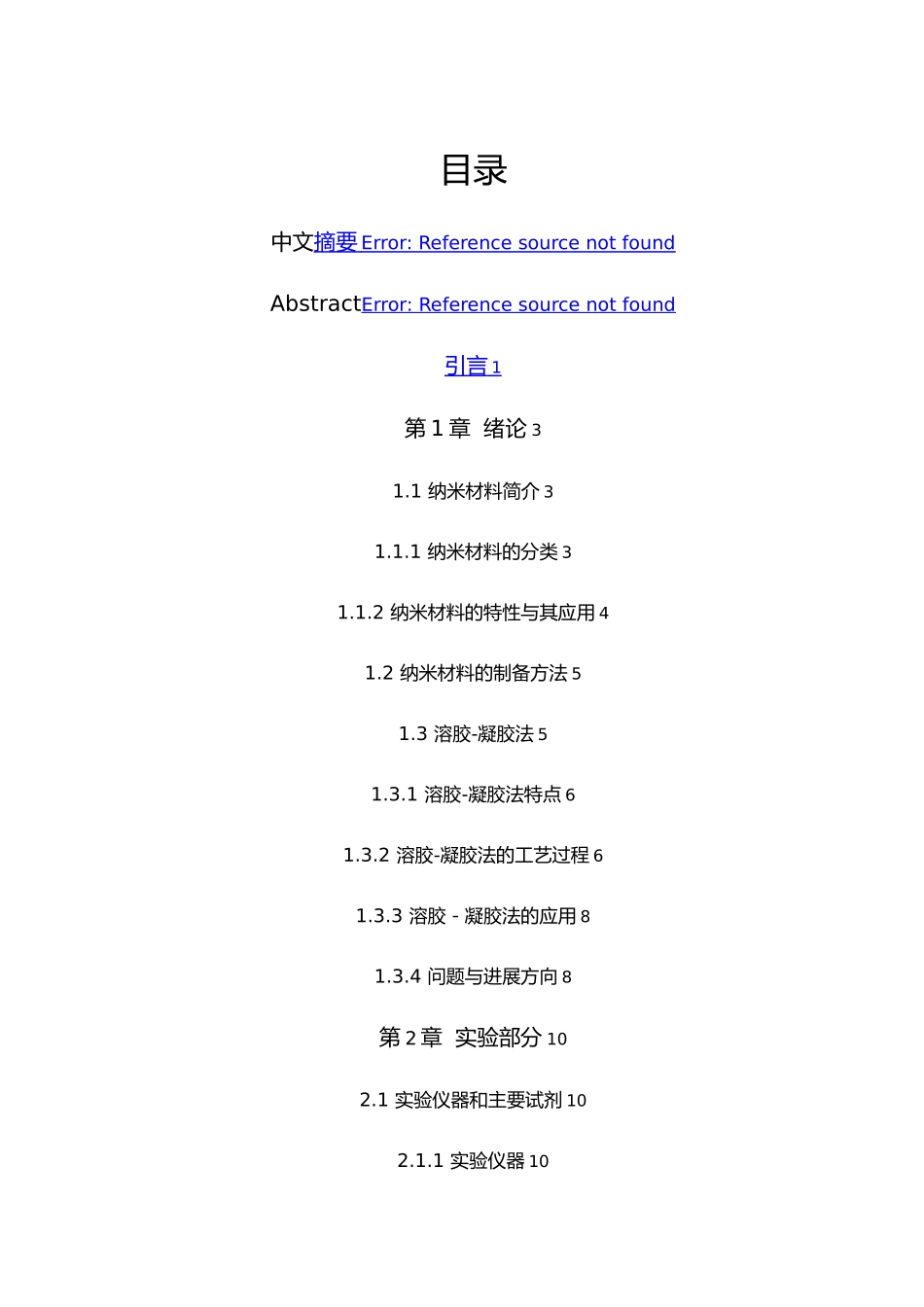

纳米 SiO2·Al2O3·Fe2O3·CuO 电极的制备与性质Preparation and Nature of Nano electrode based on SiO2·Al2O3·Fe2O3·CuO目录中文摘要 Error: Reference source not found AbstractError: Reference source not found引言 1 第 1 章 绪论 31.1 纳米材料简介 31.1.1 纳米材料的分类 31.1.2 纳米材料的特性与其应用 41.2 纳米材料的制备方法 51.3 溶胶-凝胶法 51.3.1 溶胶-凝胶法特点 61.3.2 溶胶-凝胶法的工艺过程 61.3.3 溶胶－凝胶法的应用 81.3.4 问题与进展方向 8第 2 章 实验部分 102.1 实验仪器和主要试剂 102.1.1 实验仪器 102.1.2 实验试剂 102.2 纳米电极的制备方法 102.3 纳米电极表面薄膜致密性的讨论 112.4 纳米电极在不同阳离子缓冲溶液中的反应 11第 3 章 结果与讨论 123.1 不同配方的讨论 123.1.1 50%Fe2O3纳米电极的性质 123.1.2 40%Fe2O3纳米电极的性质 153.1.3 掺杂后纳米电极的性质 193.2SEM 形貌观测:21结 论 22致 23参考文献 24纳米 SiO2·Al2O3·Fe2O3·CuO 电极的制备与性质摘要：纳米科学技术是 21 世纪科学进展的主流之一，是渗透于现代科学各个领域的大跨度科学，具有十分宽阔的进展前景，它的迅猛进展将对几乎所有的工业领域产生根本性的变革，纳米材料是纳米技术中最活跃和最具有应用潜力的讨论方向。而作为制备纳米材料技术之一的溶胶-凝胶法愈来愈引起人们广泛的重视，溶胶-凝胶法用于制备单组份化合物虽可追溯到 150 年之前，但真正具有有用价值，特别是用于制备瓷和玻璃，却还是近 20 年才兴起的，且进展迅速，应用围日益广泛，国不少大专院校，科研单位开展了这个领域的讨论，并取得了一定成果 。本论文详细介绍了用溶胶 -凝胶法制备纳米SiO2·Al2O3·Fe2O3·CuO 电极的具体方法：根据一定的配比将硝酸铁、硝酸铝、硅酸钠固体溶解于柠檬酸溶液中，经过水浴加热形成凝胶状，以含量为 99.5%的铜丝为基体浸提，再经过反复浸提、晾干，最后烘干、烧结制成。实验结果发现当电极组分中 Fe2O3含量为50%，SiO2含量为 25%时和 Fe2O3含量为 40%，SiO2含量为 30%左右时，电极表面最易 形 成 均 匀 致 密 的 纳 米 材 料 薄 膜 ， 即 当 电 极 组 分 中 Fe2O3 含 量 为 50% 时SiO2·Al2O3·Fe2O3·CuO 纳米材料的最好涂覆浓度为 25%，电极组分中 Fe2O3 含量为40%时，SiO2·Al2O3·Fe2O3...
