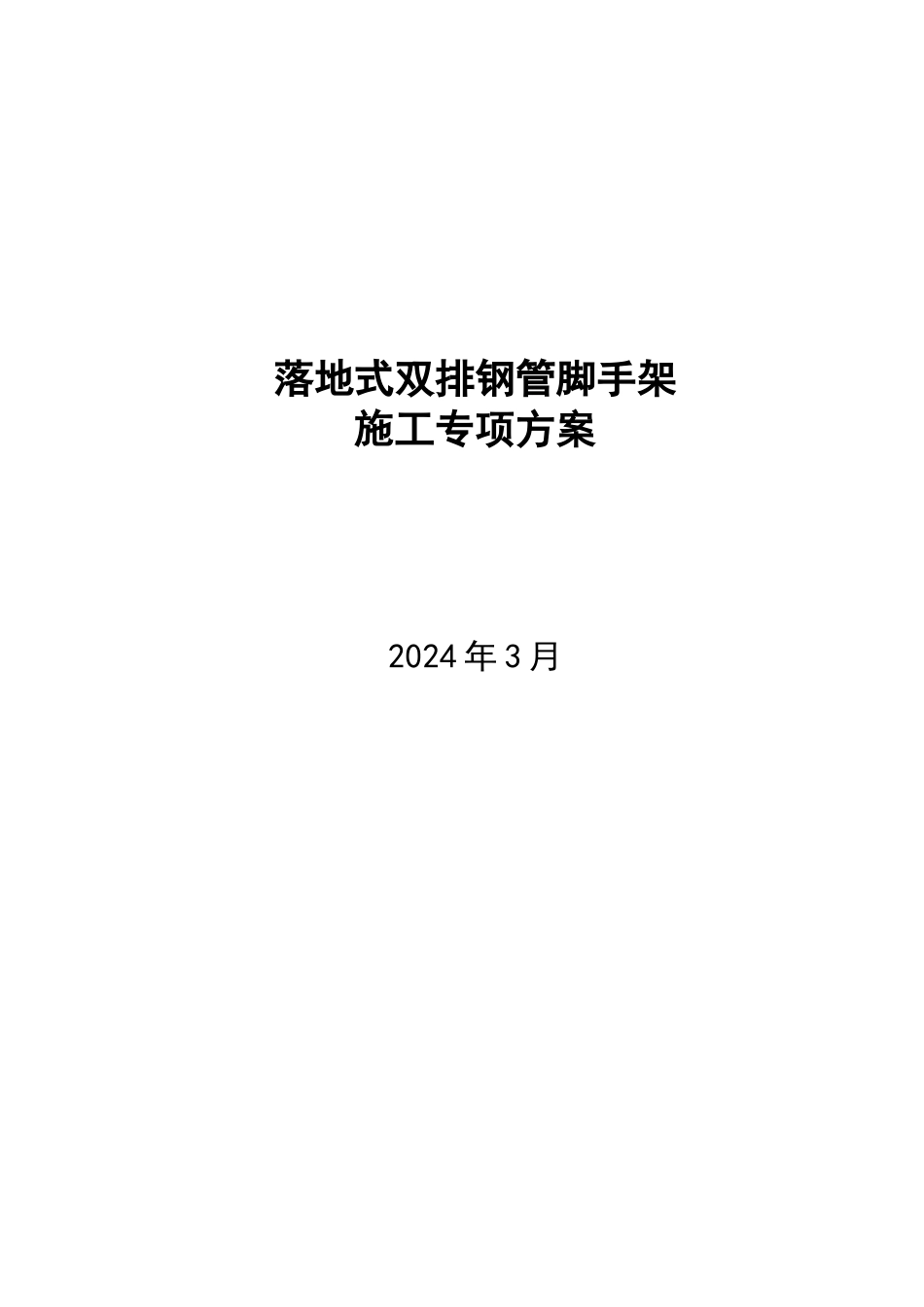

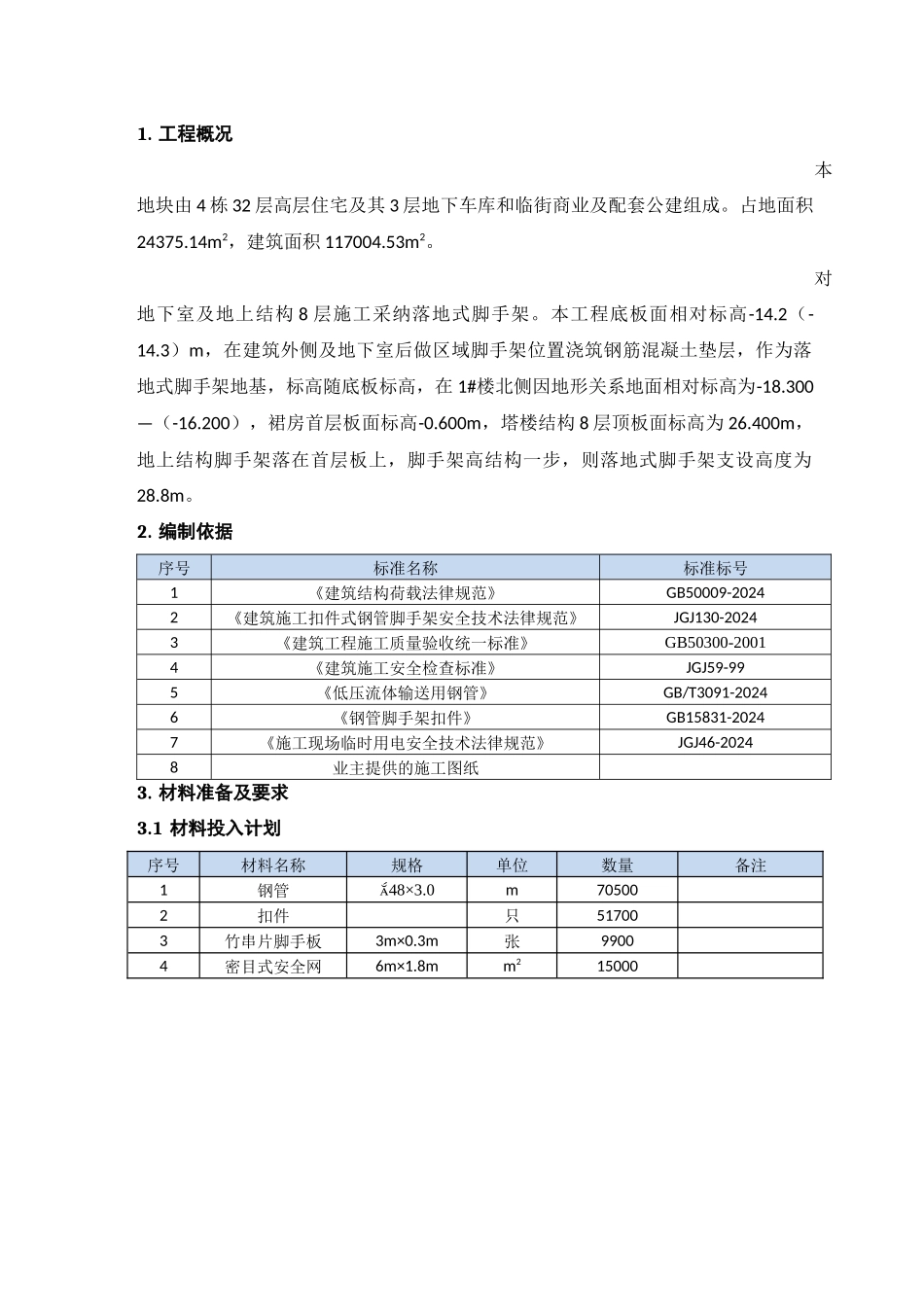

落地式双排钢管脚手架施工专项方案2024 年 3 月目 录1.工程概况2.编制依据3.材料准备及要求3.1材料投入计划3.2材料技术要求4.施工部署4.1安全防护领导小组4.2设计总体思路4.3脚手架的部署5.构造要求及技术措施5.1脚手架构造5.2脚手架搭设5.3电梯井道内架5.4脚手架的拆除6.脚手架搭设安全技术措施6.1脚手架验收标准规定6.2脚手架使用规定6.3脚手架避雷措施6.4脚手架安全防护7.应急预案7.1应急策划7.2应急准备7.3应急响应7.4突发事件应急预案8.计算书8.1小横杆的计算8.2大横杆的计算8.3扣件抗滑力的计算8.4脚手架荷载标准值8.5立杆的稳定性计算8.6最大搭设高度的计算8.7连墙件的计算8.8立杆的地基承载力计算8.9地下室顶板承载力验算1. 工程概况本地块由 4 栋 32 层高层住宅及其 3 层地下车库和临街商业及配套公建组成。占地面积24375.14m2，建筑面积 117004.53m2。对地下室及地上结构 8 层施工采纳落地式脚手架。本工程底板面相对标高-14.2（-14.3）m，在建筑外侧及地下室后做区域脚手架位置浇筑钢筋混凝土垫层，作为落地式脚手架地基，标高随底板标高，在 1#楼北侧因地形关系地面相对标高为-18.300—（-16.200），裙房首层板面标高-0.600m，塔楼结构 8 层顶板面标高为 26.400m，地上结构脚手架落在首层板上，脚手架高结构一步，则落地式脚手架支设高度为28.8m。2. 编制依据序号标准名称标准标号1《建筑结构荷载法律规范》GB50009-20242《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20243《建筑工程施工质量验收统一标准》GB50300-20014《建筑施工安全检查标准》JGJ59-995《低压流体输送用钢管》GB/T3091-20246《钢管脚手架扣件》GB15831-20247《施工现场临时用电安全技术法律规范》JGJ46-20248业主提供的施工图纸3. 材料准备及要求3.1 材料投入计划序号材料名称规格单位数量备注1钢管48×3.0m705002扣件只517003竹串片脚手板3m×0.3m张99004密目式安全网6m×1.8mm2150003.2 材料技术要求编号材料名称规格参数要求图样1钢管48×3.0钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。2密目式安全网6m×1.8m网目密度不低于 800 目/100cm2，网孔用 12mm 直径的圆柱体不能插入，垂直于水平面安装用于防止人员坠落及坠物损害的网。一般由网体、 开眼环扣、边绳和附加系绳组成3竹串片脚手板3m×0.3m厚度不得少于 50mm,拼接螺栓的间距不得大于 60mm，螺栓孔径与螺栓应紧密配合4扣件...
