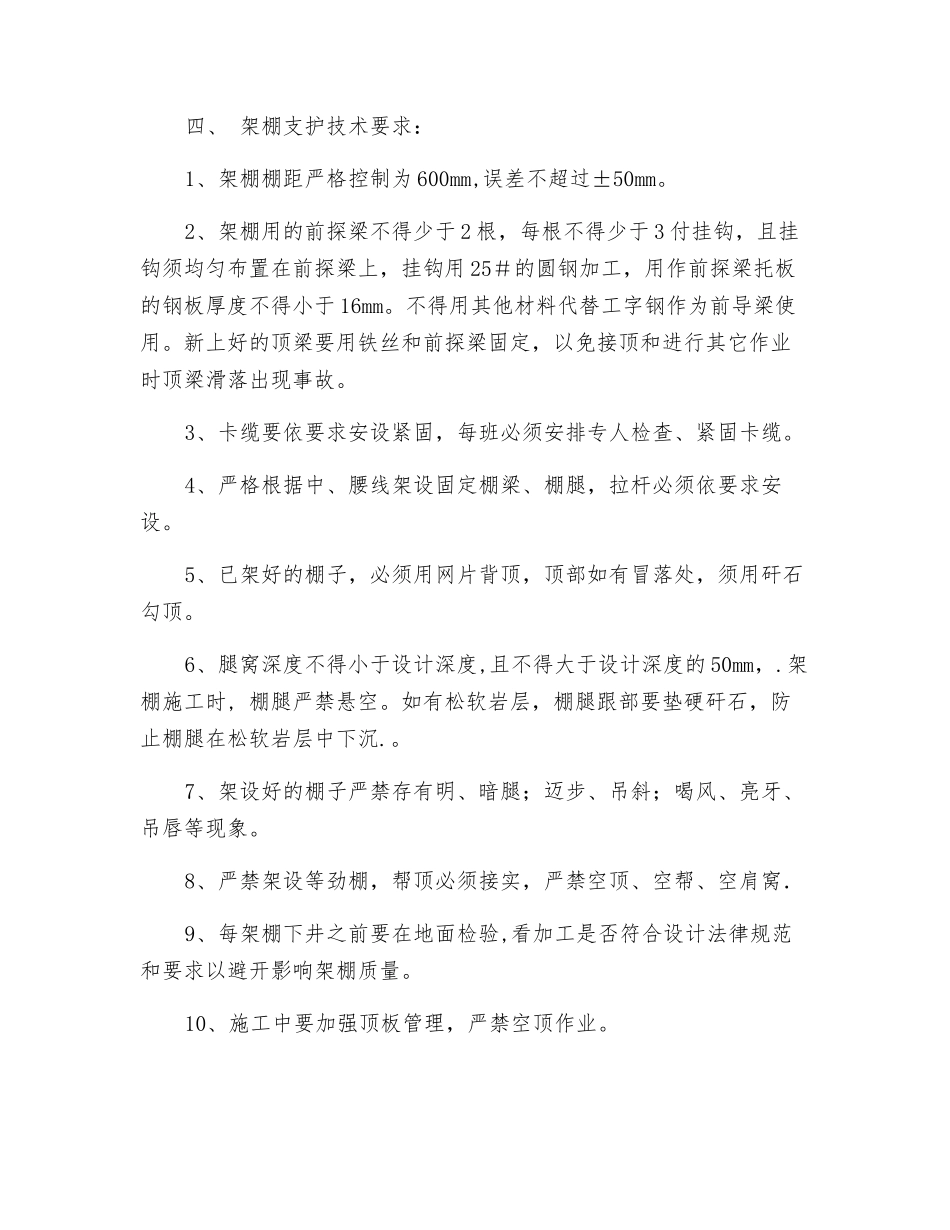

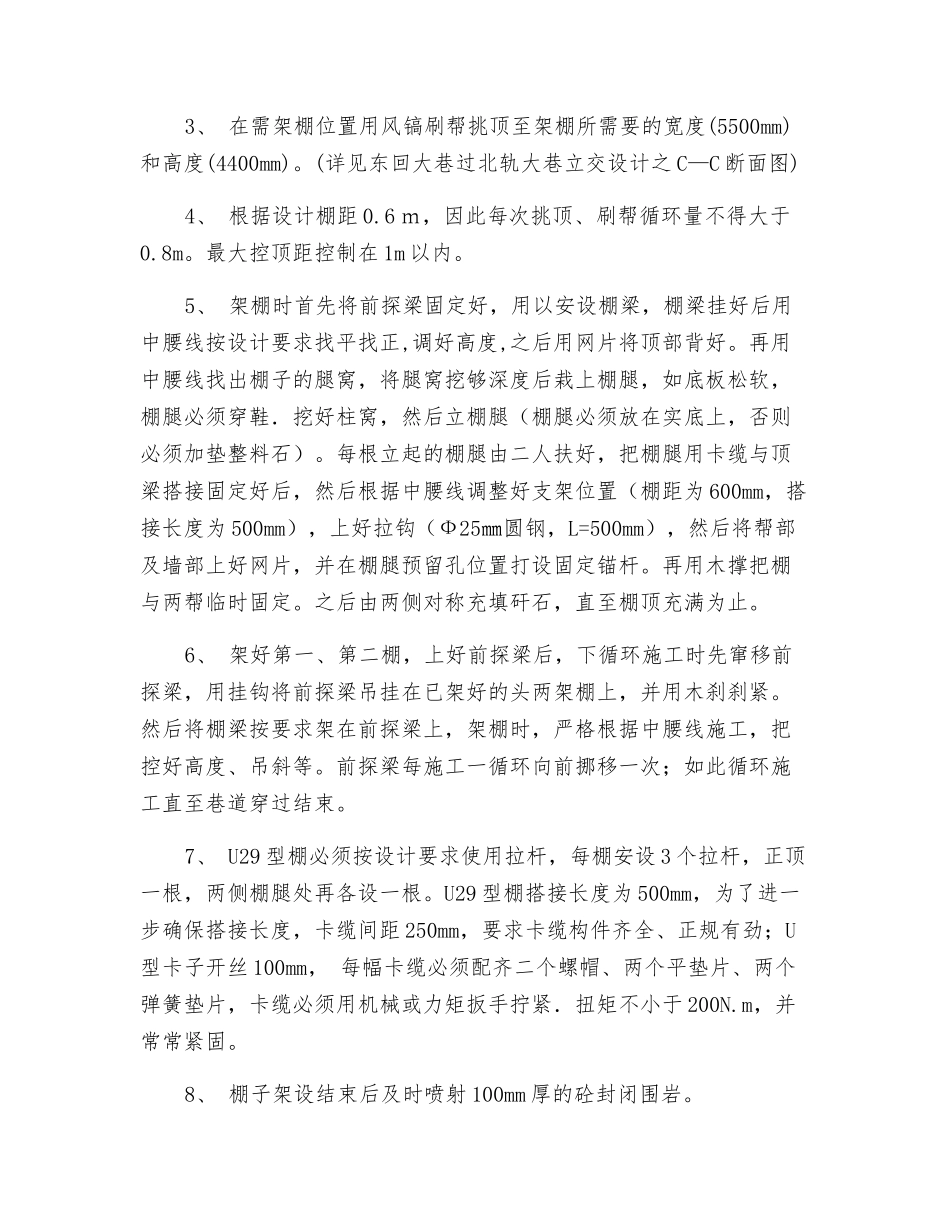

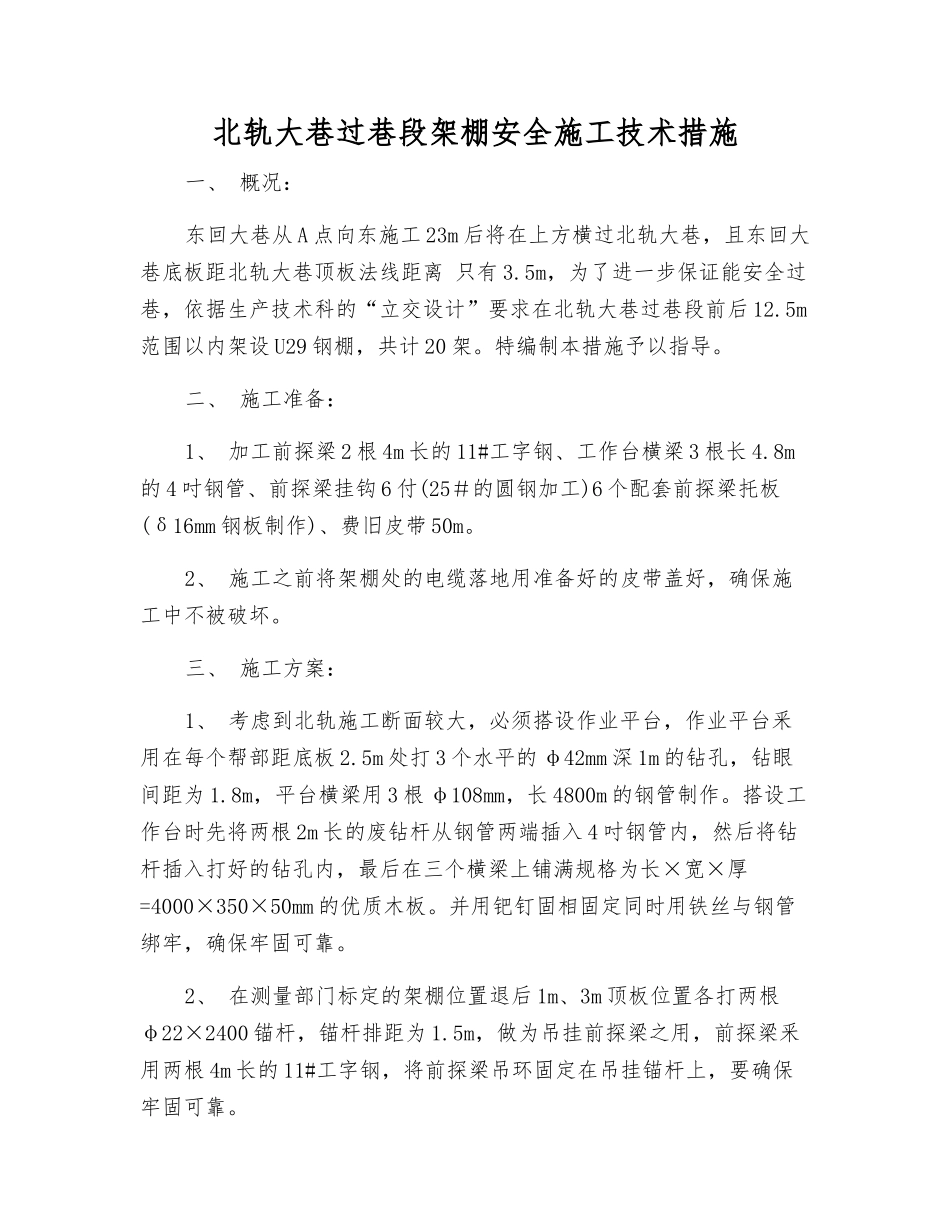

北轨大巷过巷段架棚安全施工技术措施一、 概况:东回大巷从 A 点向东施工 23m 后将在上方横过北轨大巷,且东回大巷底板距北轨大巷顶板法线距离 只有 3.5m,为了进一步保证能安全过巷,依据生产技术科的“立交设计”要求在北轨大巷过巷段前后 12.5m范围以内架设 U29 钢棚,共计 20 架。特编制本措施予以指导。二、 施工准备:1、 加工前探梁 2 根 4m 长的 11#工字钢、工作台横梁 3 根长 4.8m的 4 吋钢管、前探梁挂钩 6 付(25#的圆钢加工)6 个配套前探梁托板(δ16mm 钢板制作)、费旧皮带 50m。2、 施工之前将架棚处的电缆落地用准备好的皮带盖好,确保施工中不被破坏。三、 施工方案:1、 考虑到北轨施工断面较大,必须搭设作业平台,作业平台釆用在每个帮部距底板 2.5m 处打 3 个水平的 φ42mm 深 1m 的钻孔,钻眼间距为 1.8m,平台横梁用 3 根 φ108mm,长 4800m 的钢管制作。搭设工作台时先将两根 2m 长的废钻杆从钢管两端插入 4 吋钢管内,然后将钻杆插入打好的钻孔内,最后在三个横梁上铺满规格为长×宽×厚=4000×350×50mm 的优质木板。并用钯钉固相固定同时用铁丝与钢管绑牢,确保牢固可靠。2、 在测量部门标定的架棚位置退后 1m、3m 顶板位置各打两根φ22×2400 锚杆,锚杆排距为 1.5m,做为吊挂前探梁之用,前探梁釆用两根 4m 长的 11#工字钢,将前探梁吊环固定在吊挂锚杆上,要确保牢固可靠。3、 在需架棚位置用风镐刷帮挑顶至架棚所需要的宽度(5500mm)和高度(4400mm)。(详见东回大巷过北轨大巷立交设计之 C—C 断面图)4、 根据设计棚距 0.6 m,因此每次挑顶、刷帮循环量不得大于0.8m。最大控顶距控制在 1m 以内。5、 架棚时首先将前探梁固定好,用以安设棚梁,棚梁挂好后用中腰线按设计要求找平找正,调好高度,之后用网片将顶部背好。再用中腰线找出棚子的腿窝,将腿窝挖够深度后栽上棚腿,如底板松软,棚腿必须穿鞋.挖好柱窝,然后立棚腿(棚腿必须放在实底上,否则必须加垫整料石)。每根立起的棚腿由二人扶好,把棚腿用卡缆与顶梁搭接固定好后,然后根据中腰线调整好支架位置(棚距为 600mm,搭接长度为 500mm),上好拉钩(Ф25㎜圆钢,L=500mm),然后将帮部及墙部上好网片,并在棚腿预留孔位置打设固定锚杆。再用木撑把棚与两帮临时固定。之后由两侧对称充填矸石,直至棚顶充满为止。6、 架好第一、第二棚,上好前探梁后,下循环施工时先窜移前探梁,用...
