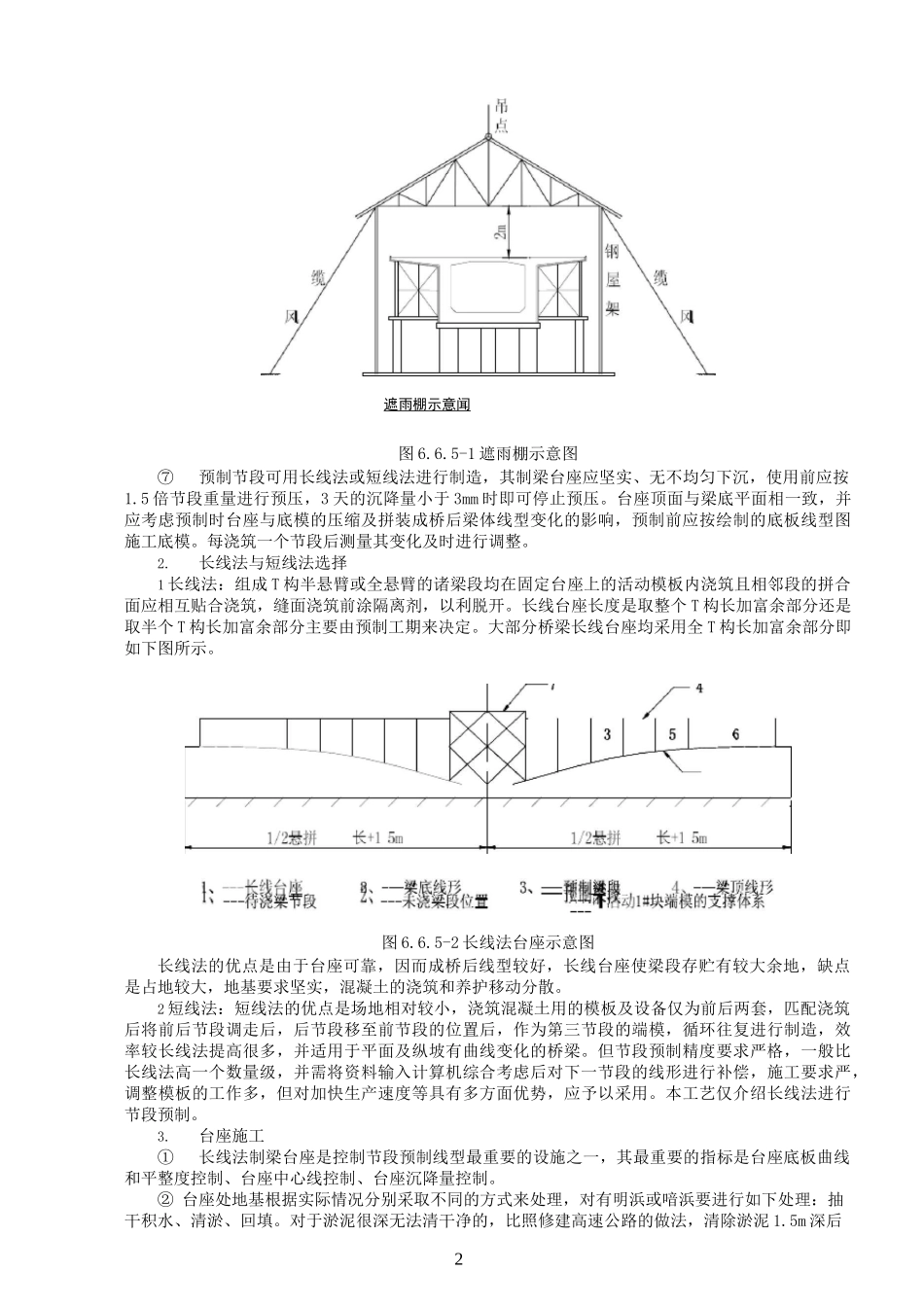

1悬臂节段拼装施工工艺6.1.1 工艺概述本工艺适用预应力连续梁(刚构)的节段悬拼。6.1.2 作业内容悬臂节段拼装施工主要作业内容有：节段预制，节段运输,悬拼吊装施工等.6.1.3 质量标准及检验方法《铁路桥涵工程施工质量验收标准》(TB10415-2003)《高速铁路桥涵工程施工质量验收标准》(TB10752-2010)《铁路混凝土工程施工质量验收标准》(TB10424-2010)6.1.4 工艺流程图一、节段预制工艺流程6.1.5 工艺步骤及质量控制一、箱梁节段预制施工1．预制场选择① 现场踏勘，必要时要测绘施工区域的地形图。② 结合全桥的场地布置、周边的地形、地物、水陆交通情况综合布置梁场并绘制场地布置图，结合工期确定台座数量。③ 梁场应有供水系统用于混凝土的养生和灌筑混凝土、设备的清洗，应有排水系统以利雨水，养生余水的排出，确保台座基础不被水浸泡，梁场应能保证下大雨后能及时排出雨水，不致将梁场淹没而中断预制工作。④ 桥梁节段预制场内主干道应进行铺设路面以保证运输车辆畅通无阻并保持清洁而不扬起大量灰尘等。⑤ 梁场在设置时应考虑结束预制后便于拆除。⑥ 涂过脱模剂、钢筋绑扎后或正在浇筑混凝土时，下雨都将造成不良后果，前者将会冲掉脱模剂、后者将使混凝土离析。为防止上述情况可准备棚布或搭建一个可移动的遮雨棚，需要用时将其吊到正在施工的块件的正上方，即可遮雨又不影响施工。移动式遮雨棚平时不用时可用吊机将其吊到预制场的空处存放，下面附遮雨棚示意图。2遮雨棚示意闻图 6.6.5-1 遮雨棚示意图⑦预制节段可用长线法或短线法进行制造，其制梁台座应坚实、无不均匀下沉，使用前应按1.5 倍节段重量进行预压，3 天的沉降量小于 3mm 时即可停止预压。台座顶面与梁底平面相一致，并应考虑预制时台座与底模的压缩及拼装成桥后梁体线型变化的影响，预制前应按绘制的底板线型图施工底模。每浇筑一个节段后测量其变化及时进行调整。2.长线法与短线法选择1 长线法：组成 T 构半悬臂或全悬臂的诸梁段均在固定台座上的活动模板内浇筑且相邻段的拼合面应相互贴合浇筑，缝面浇筑前涂隔离剂，以利脱开。长线台座长度是取整个 T 构长加富余部分还是取半个 T 构长加富余部分主要由预制工期来决定。大部分桥梁长线台座均采用全 T 构长加富余部分即如下图所示。图 6.6.5-2 长线法台座示意图长线法的优点是由于台座可靠，因而成桥后线型较好，长线台座使梁段存贮有较大余地，缺点是占地较大，地基要求坚实，混凝土的浇筑和养...
