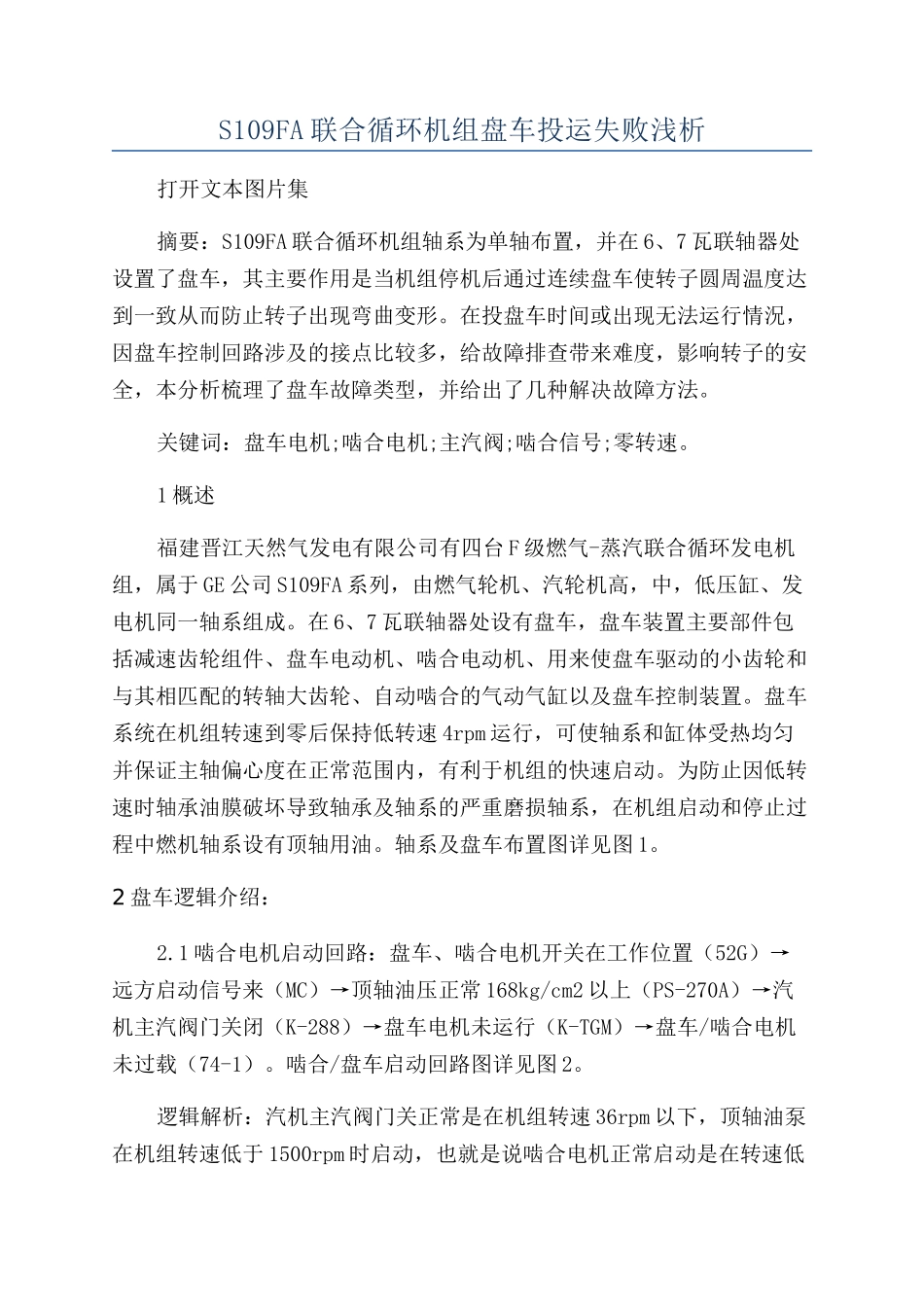

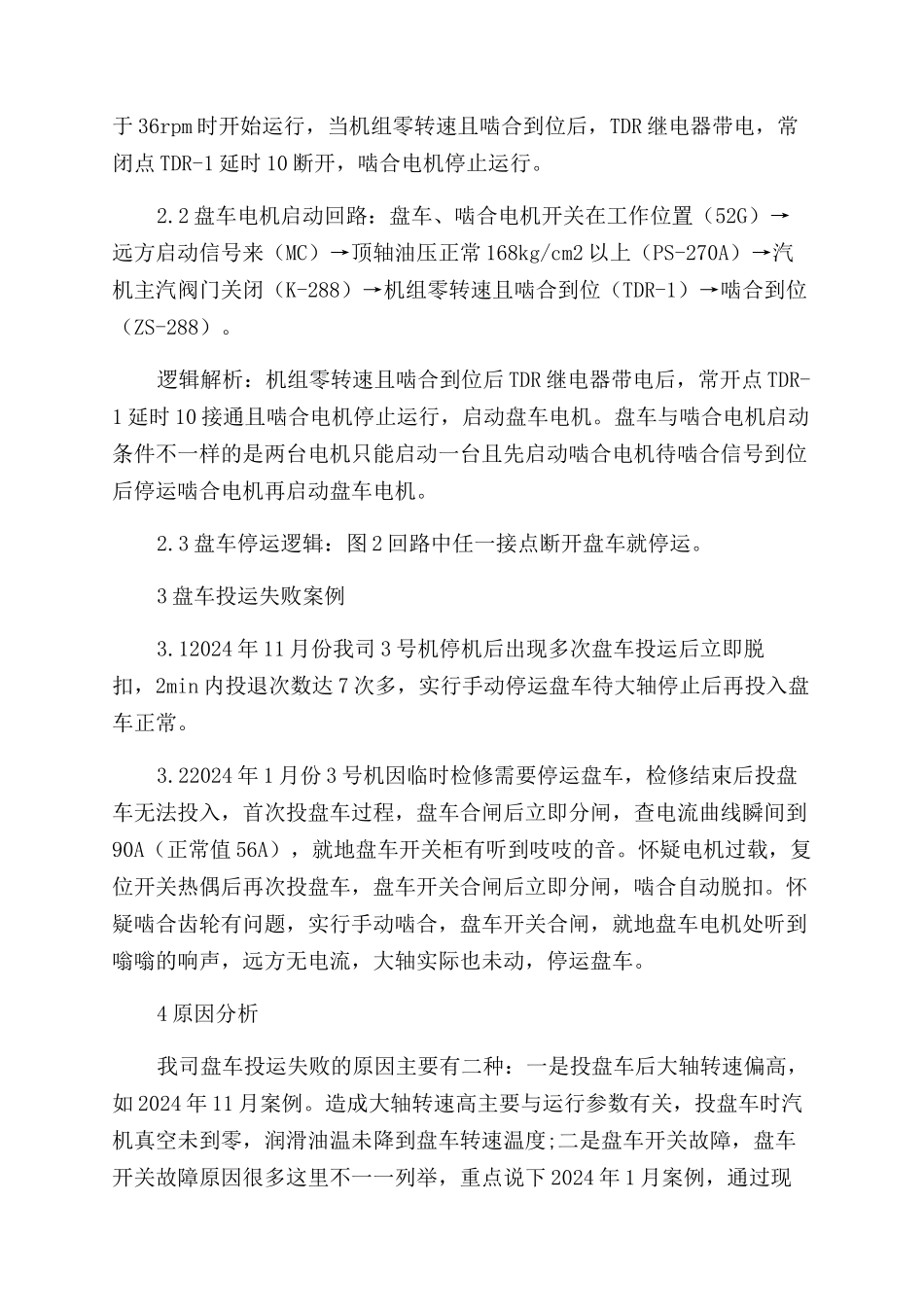

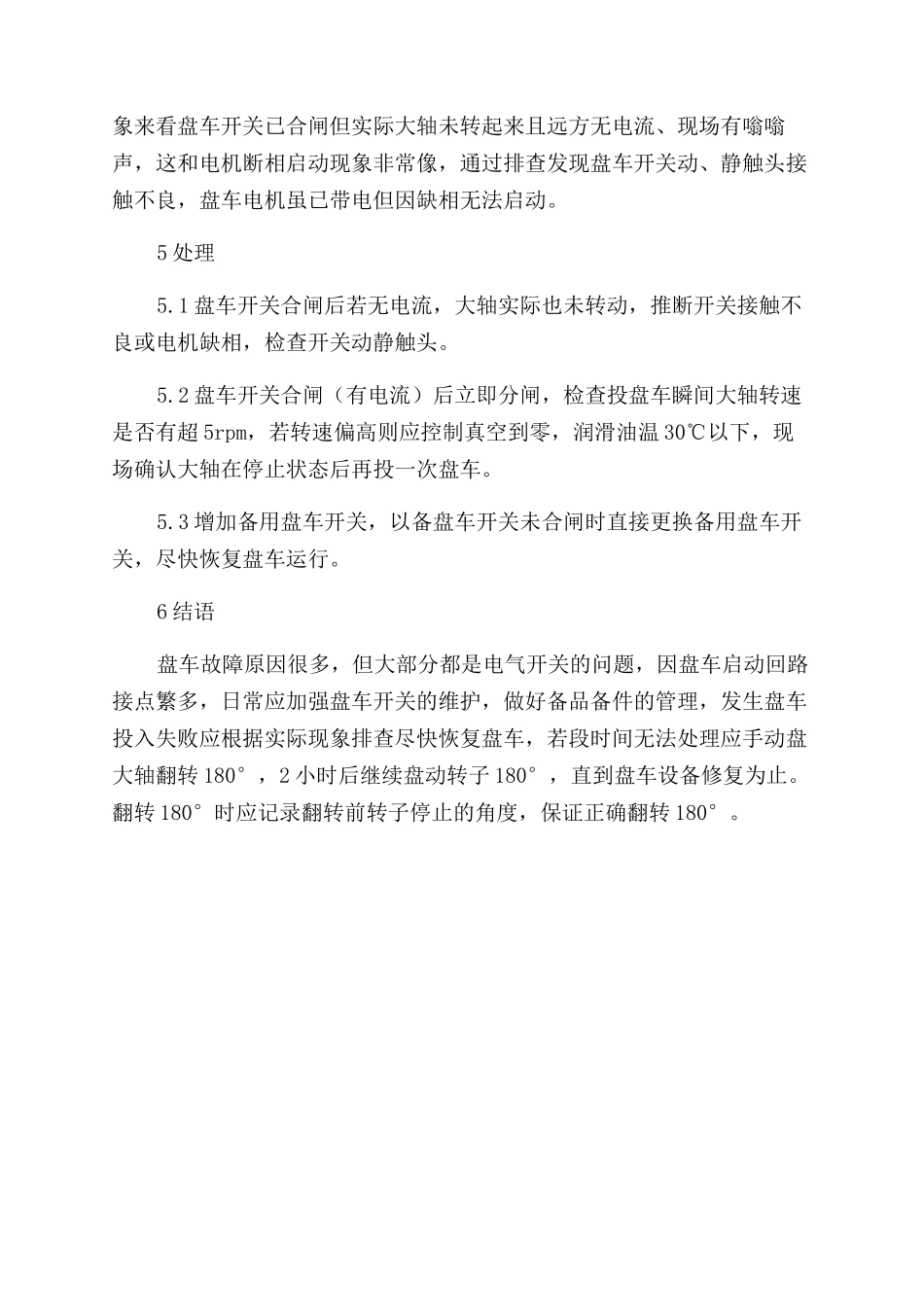

S109FA 联合循环机组盘车投运失败浅析打开文本图片集摘要：S109FA 联合循环机组轴系为单轴布置，并在 6、7 瓦联轴器处设置了盘车，其主要作用是当机组停机后通过连续盘车使转子圆周温度达到一致从而防止转子出现弯曲变形。在投盘车时间或出现无法运行情況，因盘车控制回路涉及的接点比较多，给故障排查带来难度，影响转子的安全，本分析梳理了盘车故障类型，并给出了几种解决故障方法。关键词：盘车电机;啮合电机;主汽阀;啮合信号;零转速。1 概述福建晋江天然气发电有限公司有四台 F 级燃气-蒸汽联合循环发电机组，属于 GE 公司 S109FA 系列，由燃气轮机、汽轮机高，中，低压缸、发电机同一轴系组成。在 6、7 瓦联轴器处设有盘车，盘车装置主要部件包括减速齿轮组件、盘车电动机、啮合电动机、用来使盘车驱动的小齿轮和与其相匹配的转轴大齿轮、自动啮合的气动气缸以及盘车控制装置。盘车系统在机组转速到零后保持低转速 4rpm 运行，可使轴系和缸体受热均匀并保证主轴偏心度在正常范围内，有利于机组的快速启动。为防止因低转速时轴承油膜破坏导致轴承及轴系的严重磨损轴系，在机组启动和停止过程中燃机轴系设有顶轴用油。轴系及盘车布置图详见图 1。2 盘车逻辑介绍：2.1 啮合电机启动回路：盘车、啮合电机开关在工作位置（52G）→远方启动信号来（MC）→顶轴油压正常 168kg/cm2 以上（PS-270A）→汽机主汽阀门关闭（K-288）→盘车电机未运行（K-TGM）→盘车/啮合电机未过载（74-1）。啮合/盘车启动回路图详见图 2。逻辑解析：汽机主汽阀门关正常是在机组转速 36rpm 以下，顶轴油泵在机组转速低于 1500rpm 时启动，也就是说啮合电机正常启动是在转速低于 36rpm 时开始运行，当机组零转速且啮合到位后，TDR 继电器带电，常闭点 TDR-1 延时 10 断开，啮合电机停止运行。2.2 盘车电机启动回路：盘车、啮合电机开关在工作位置（52G）→远方启动信号来（MC）→顶轴油压正常 168kg/cm2 以上（PS-270A）→汽机主汽阀门关闭（K-288）→机组零转速且啮合到位（TDR-1）→啮合到位（ZS-288）。逻辑解析：机组零转速且啮合到位后 TDR 继电器带电后，常开点 TDR-1 延时 10 接通且啮合电机停止运行，启动盘车电机。盘车与啮合电机启动条件不一样的是两台电机只能启动一台且先启动啮合电机待啮合信号到位后停运啮合电机再启动盘车电机。2.3 盘车停运逻辑：图 2 回路中任一接点断开盘车就停运。3 盘车投运失败案例3.1...
