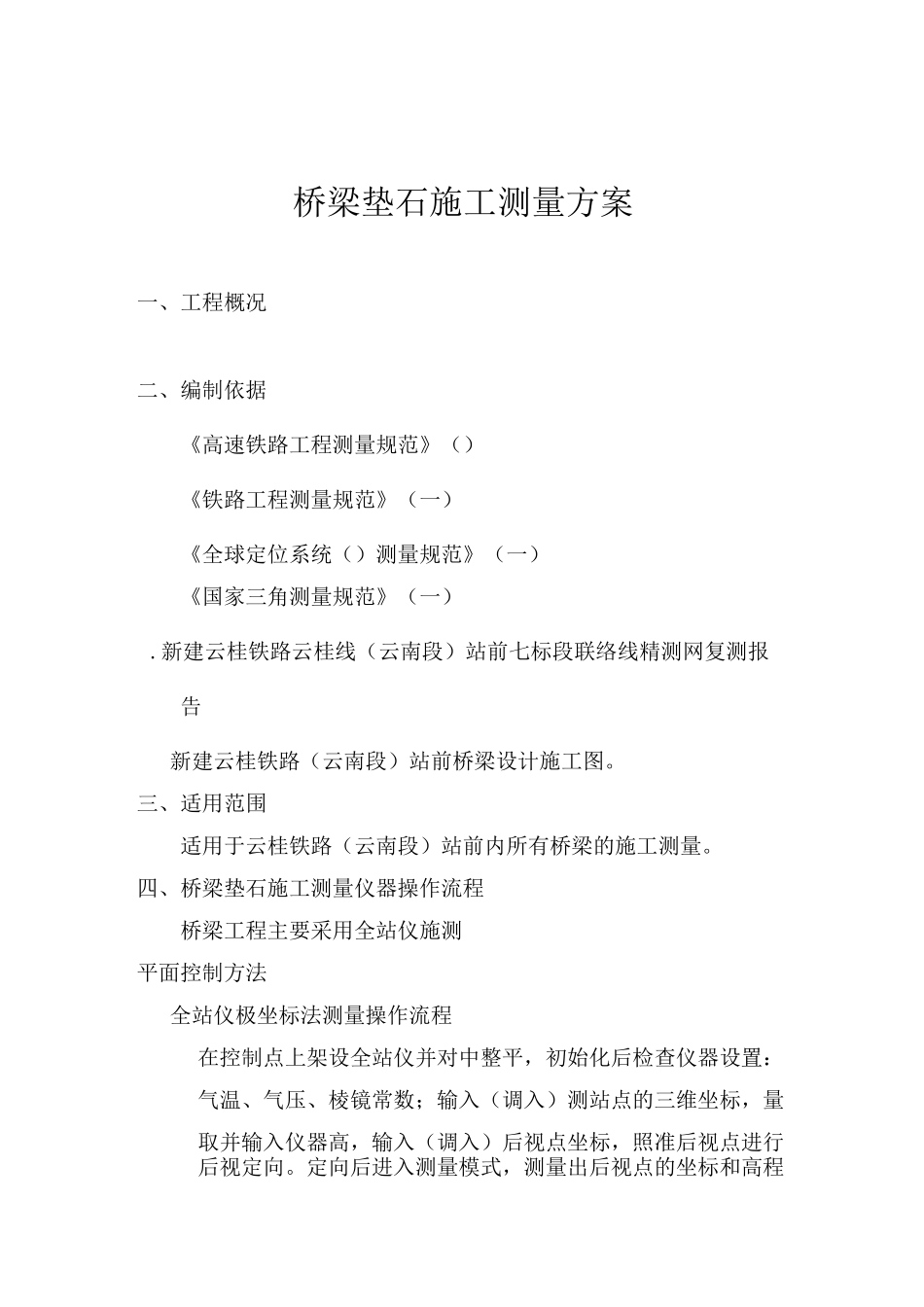

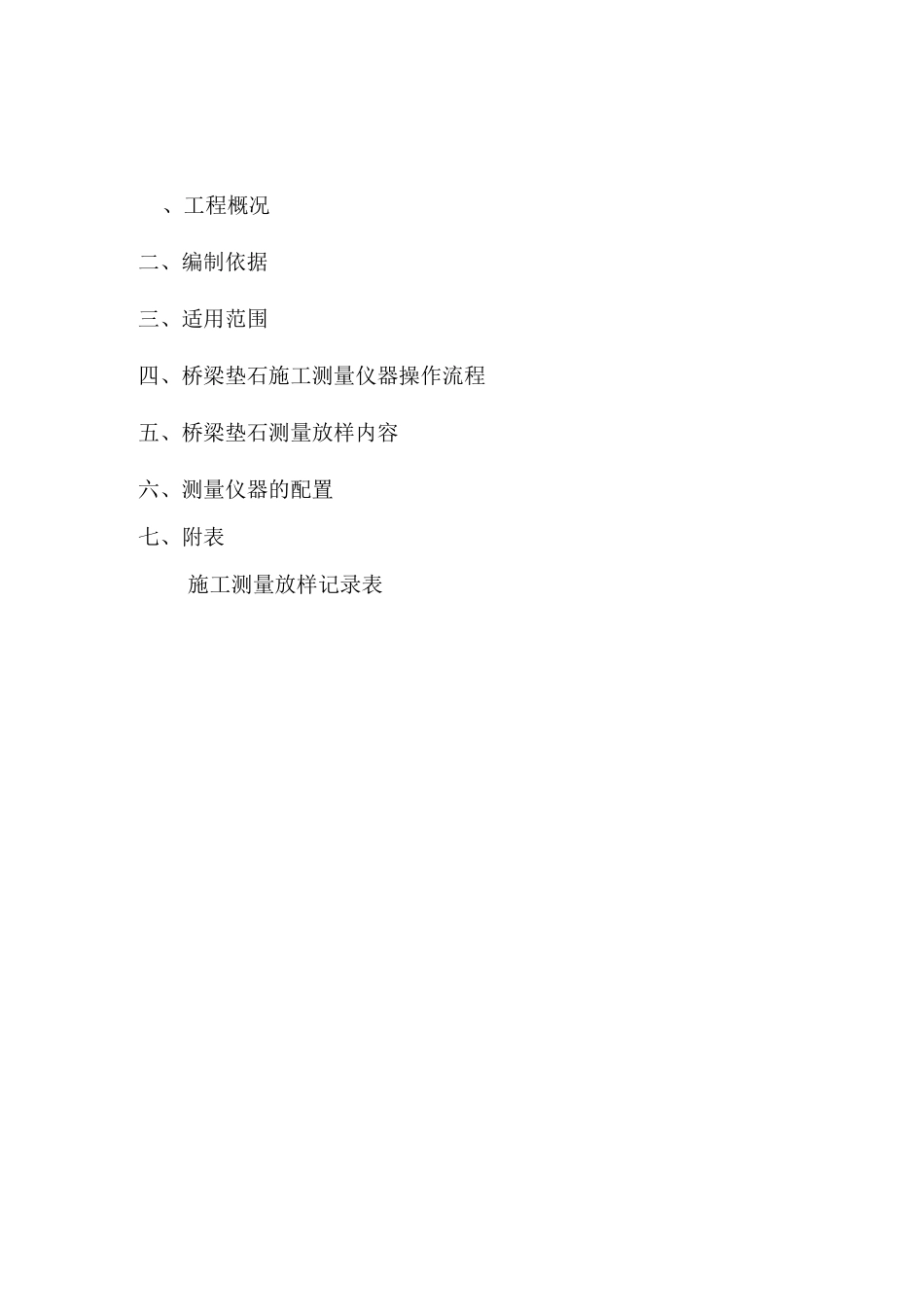

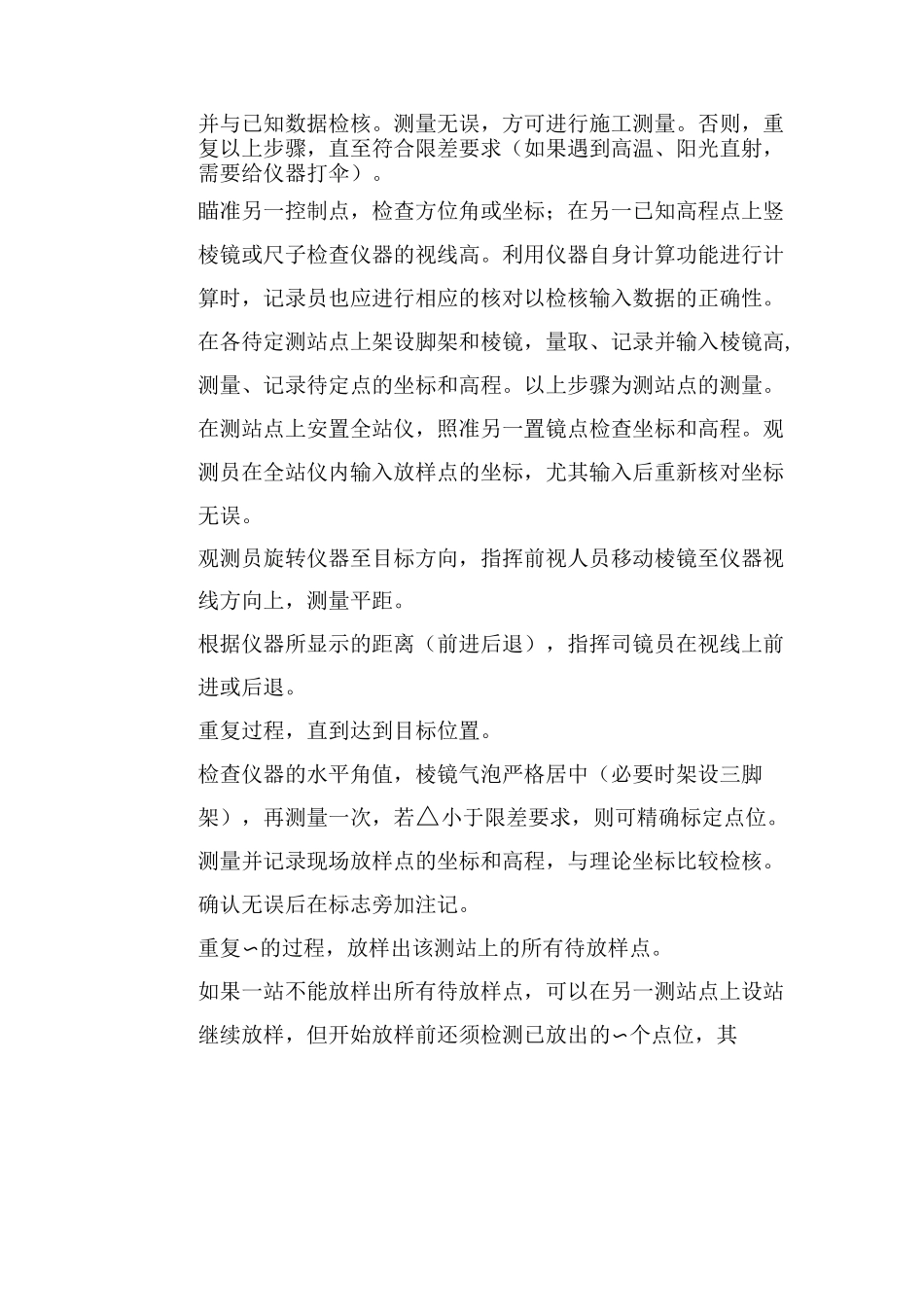

、工程概况二、编制依据三、适用范围四、桥梁垫石施工测量仪器操作流程五、桥梁垫石测量放样内容六、测量仪器的配置七、附表施工测量放样记录表桥梁垫石施工测量方案一、工程概况二、编制依据《高速铁路工程测量规范》（）《铁路工程测量规范》（一）《全球定位系统（）测量规范》（一）《国家三角测量规范》（一）.新建云桂铁路云桂线（云南段）站前七标段联络线精测网复测报告新建云桂铁路（云南段）站前桥梁设计施工图。三、适用范围适用于云桂铁路（云南段）站前内所有桥梁的施工测量。四、桥梁垫石施工测量仪器操作流程桥梁工程主要采用全站仪施测平面控制方法全站仪极坐标法测量操作流程在控制点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数；输入（调入）测站点的三维坐标，量取并输入仪器高，输入（调入）后视点坐标，照准后视点进行后视定向。定向后进入测量模式，测量出后视点的坐标和高程并与已知数据检核。测量无误，方可进行施工测量。否则，重复以上步骤，直至符合限差要求（如果遇到高温、阳光直射，需要给仪器打伞）。瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高。利用仪器自身计算功能进行计算时，记录员也应进行相应的核对以检核输入数据的正确性。在各待定测站点上架设脚架和棱镜，量取、记录并输入棱镜高,测量、记录待定点的坐标和高程。以上步骤为测站点的测量。在测站点上安置全站仪，照准另一置镜点检查坐标和高程。观测员在全站仪内输入放样点的坐标，尤其输入后重新核对坐标无误。观测员旋转仪器至目标方向，指挥前视人员移动棱镜至仪器视线方向上，测量平距。根据仪器所显示的距离（前进后退），指挥司镜员在视线上前进或后退。重复过程，直到达到目标位置。检查仪器的水平角值，棱镜气泡严格居中（必要时架设三脚架），再测量一次，若△小于限差要求，则可精确标定点位。测量并记录现场放样点的坐标和高程，与理论坐标比较检核。确认无误后在标志旁加注记。重复〜的过程，放样出该测站上的所有待放样点。如果一站不能放样出所有待放样点，可以在另一测站点上设站继续放样，但开始放样前还须检测已放出的〜个点位，其高程控制方把高程顶做成）墩后视点I准标。顶水准差值应不大于放样点的允许偏差。全部放样点放样完毕后，随机抽检规定数量的放样点并记录，其差值应不大于放样点的允许偏差值。作业结束后，观测员检查记录计算资料并签字。测量放样负责人...
