《建筑制图》(12-9

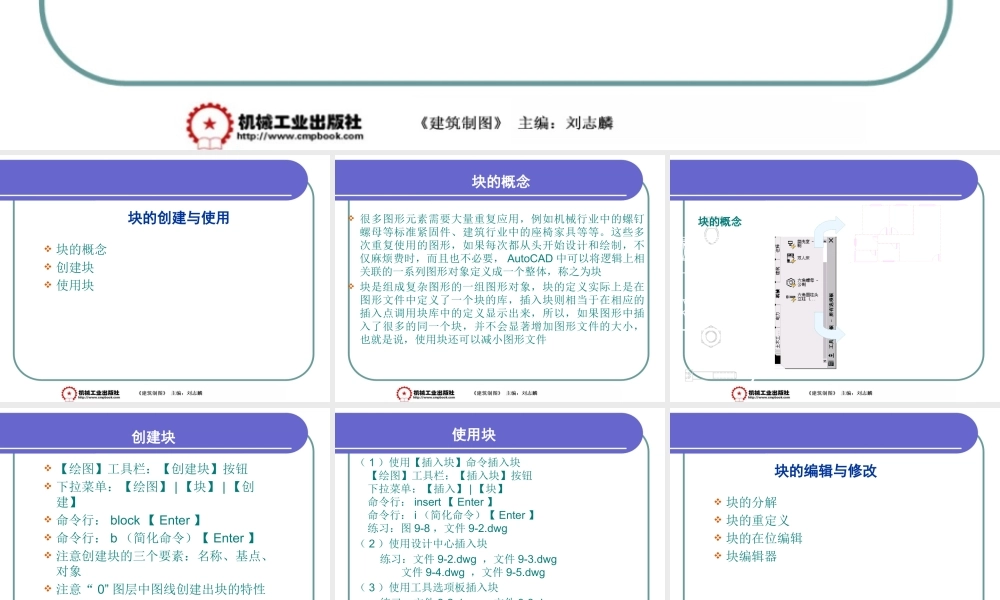

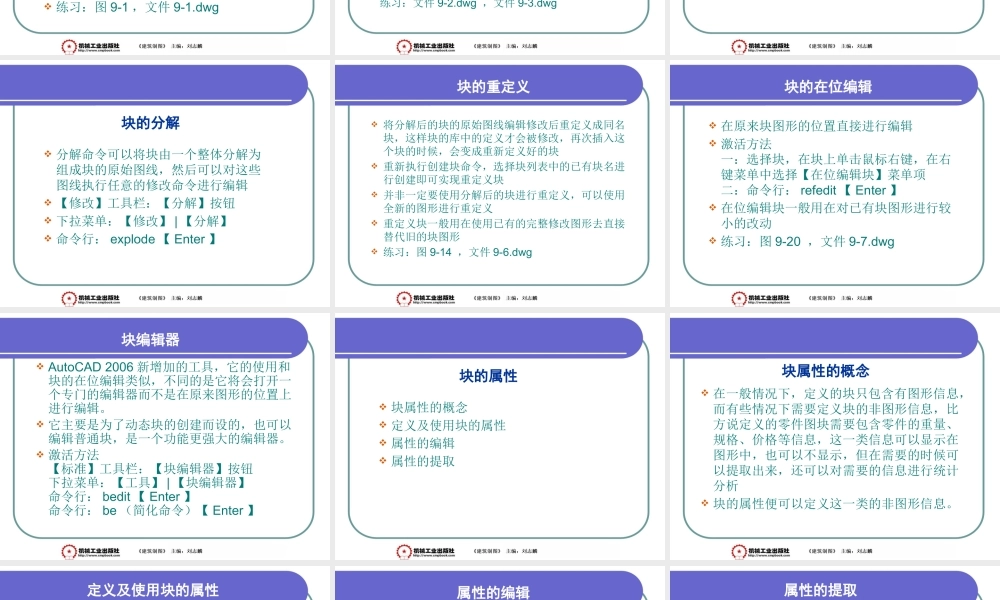

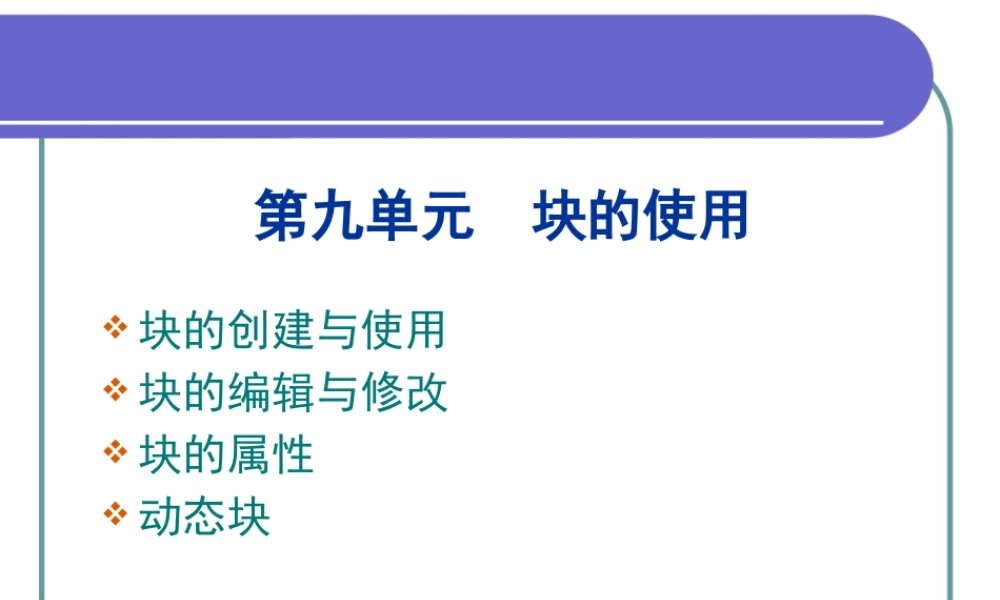

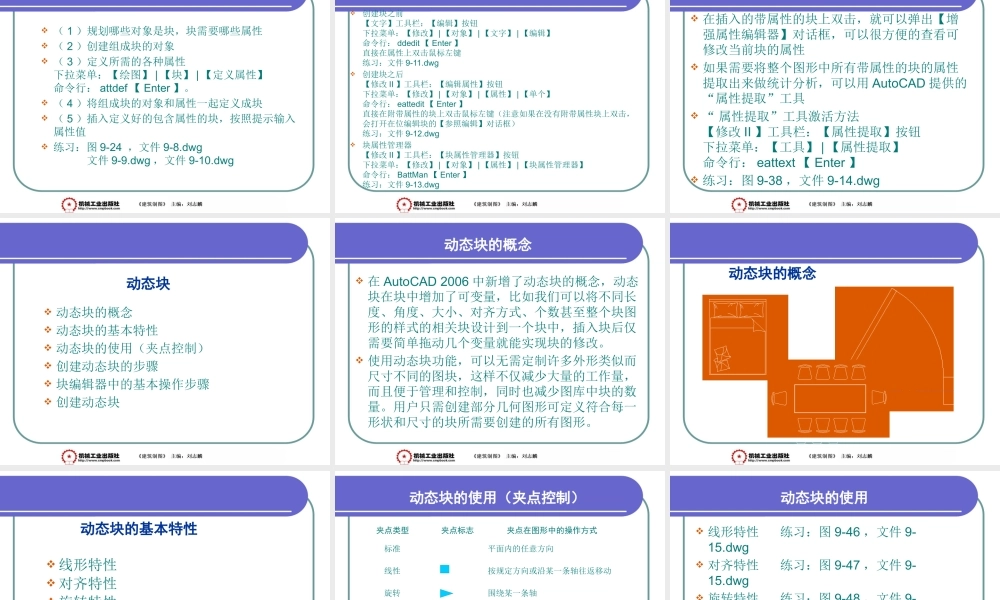

第九单元 块的使用 块的创建与使用 块的编辑与修改 块的属性 动态块块的创建与使用 块的概念  创建块 使用块 块的概念 很多图形元素需要大量重复应用，例如机械行业中的螺钉螺母等标准紧固件、建筑行业中的座椅家具等等。这些多次重复使用的图形，如果每次都从头开始设计和绘制，不仅麻烦费时，而且也不必要， AutoCAD 中可以将逻辑上相关联的一系列图形对象定义成一个整体，称之为块 块是组成复杂图形的一组图形对象，块的定义实际上是在图形文件中定义了一个块的库，插入块则相当于在相应的插入点调用块库中的定义显示出来，所以，如果图形中插入了很多的同一个块，并不会显著增加图形文件的大小，也就是说，使用块还可以减小图形文件 块的概念创建块 【绘图】工具栏：【创建块】按钮 下拉菜单：【绘图】 | 【块】 | 【创建】 命令行： block 【 Enter 】 命令行： b （简化命令）【 Enter 】 注意创建块的三个要素：名称、基点、对象 注意“ 0” 图层中图线创建出块的特性  练习：图 9-1 ，文件 9-1.dwg 使用块（ 1 ）使用【插入块】命令插入块【绘图】工具栏：【插入块】按钮下拉菜单：【插入】 | 【块】命令行： insert 【 Enter 】命令行： i （简化命令）【 Enter 】练习：图 9-8 ，文件 9-2.dwg （ 2 ）使用设计中心插入块 练习：文件 9-2.dwg ，文件 9-3.dwg 文件 9-4.dwg ，文件 9-5.dwg（ 3 ）使用工具选项板插入块 练习：文件 9-2.dwg ，文件 9-3.dwg块的编辑与修改 块的分解  块的重定义  块的在位编辑  块编辑器 块的分解 分解命令可以将块由一个整体分解为组成块的原始图线，然后可以对这些图线执行任意的修改命令进行编辑  【修改】工具栏：【分解】按钮 下拉菜单：【修改】 | 【分解】 命令行： explode 【 Enter 】块的重定义 将分解后的块的原始图线编辑修改后重定义成同名块，这样块的库中的定义才会被修改，再次插入这个块的时候，会变成重新定义好的块 重新执行创建块命令，选择块列表中的已有块名进行创建即可实现重定义块 并非一定要使用分解后的块进行重定义，可以使用全新的图形进行重定义 重定义块一般用在使用已有的完整修改图形去直接替代旧的块图形 练习：图 9-14 ，文件 9-6.dwg块的在位编辑 在原来块图形的位置直接进行编辑 激活方法一：...
