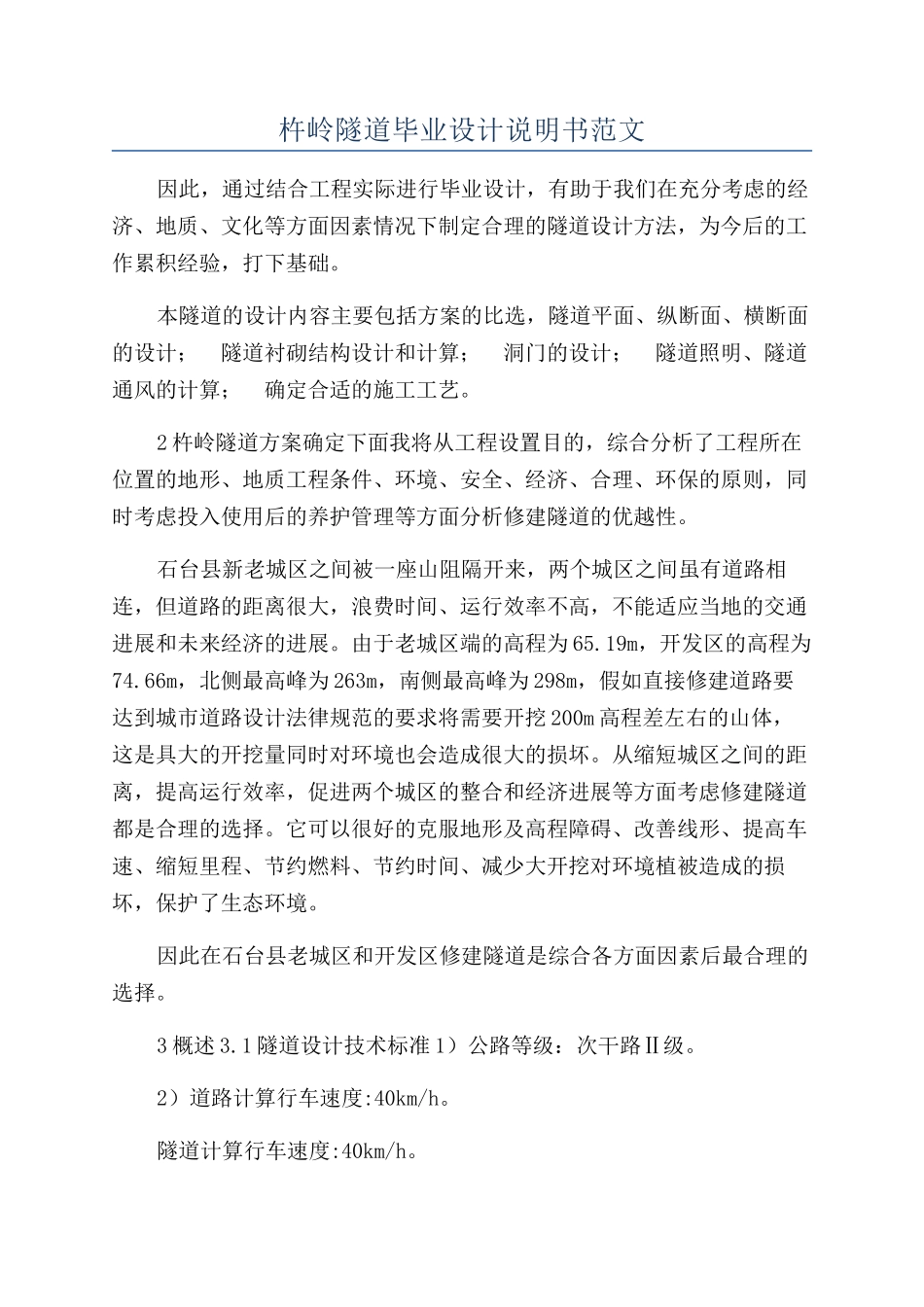

杵岭隧道毕业设计说明书范文因此，通过结合工程实际进行毕业设计，有助于我们在充分考虑的经济、地质、文化等方面因素情况下制定合理的隧道设计方法，为今后的工作累积经验，打下基础。本隧道的设计内容主要包括方案的比选，隧道平面、纵断面、横断面的设计； 隧道衬砌结构设计和计算； 洞门的设计； 隧道照明、隧道通风的计算； 确定合适的施工工艺。2 杵岭隧道方案确定下面我将从工程设置目的，综合分析了工程所在位置的地形、地质工程条件、环境、安全、经济、合理、环保的原则，同时考虑投入使用后的养护管理等方面分析修建隧道的优越性。石台县新老城区之间被一座山阻隔开来，两个城区之间虽有道路相连，但道路的距离很大，浪费时间、运行效率不高，不能适应当地的交通进展和未来经济的进展。由于老城区端的高程为 65.19m，开发区的高程为74.66m，北侧最高峰为 263m，南侧最高峰为 298m，假如直接修建道路要达到城市道路设计法律规范的要求将需要开挖 200m 高程差左右的山体，这是具大的开挖量同时对环境也会造成很大的损坏。从缩短城区之间的距离，提高运行效率，促进两个城区的整合和经济进展等方面考虑修建隧道都是合理的选择。它可以很好的克服地形及高程障碍、改善线形、提高车速、缩短里程、节约燃料、节约时间、减少大开挖对环境植被造成的损坏，保护了生态环境。因此在石台县老城区和开发区修建隧道是综合各方面因素后最合理的选择。3 概述 3.1 隧道设计技术标准 1）公路等级：次干路Ⅱ级。2）道路计算行车速度:40km/h。隧道计算行车速度:40km/h。3）隧道建筑限界：净宽：11.00m，净高：5.0m。4）洞内路面设计荷载:公路--Ⅱ 级。5）隧道路面横坡:2%的双面坡。6）通风方式:机械通风。7）通风卫生标准： 正常状态：CO 设计浓度 δ：150ppm 烟雾设计浓度 K：0.0090m-1； 交通阻滞（控制时间 20 分钟）：CO 设计浓度 δ：300ppm 烟雾设计浓度 K：0.012m-1。3.2 设计依据与执行主要标准 1）《公路工程技术标准》（JTGB01-2024）； 2）《公路隧道设计法律规范》（JTGD70-2024）； 3）《公路隧道通风照明设计法律规范》（JTGD70-2024）； 4）《地下工程防水技术法律规范》（GB50108-2001）； 5）《公路工程抗震设计法律规范》（JTJ004-89）； 6）《公路水泥混凝土路面设计法律规范》（JTGD40-2024）； 7）《石台县工业集中区基础设施杵岭隧道工程详细工程地质勘察报告》； 8）《工程建设标准强制性条文...
