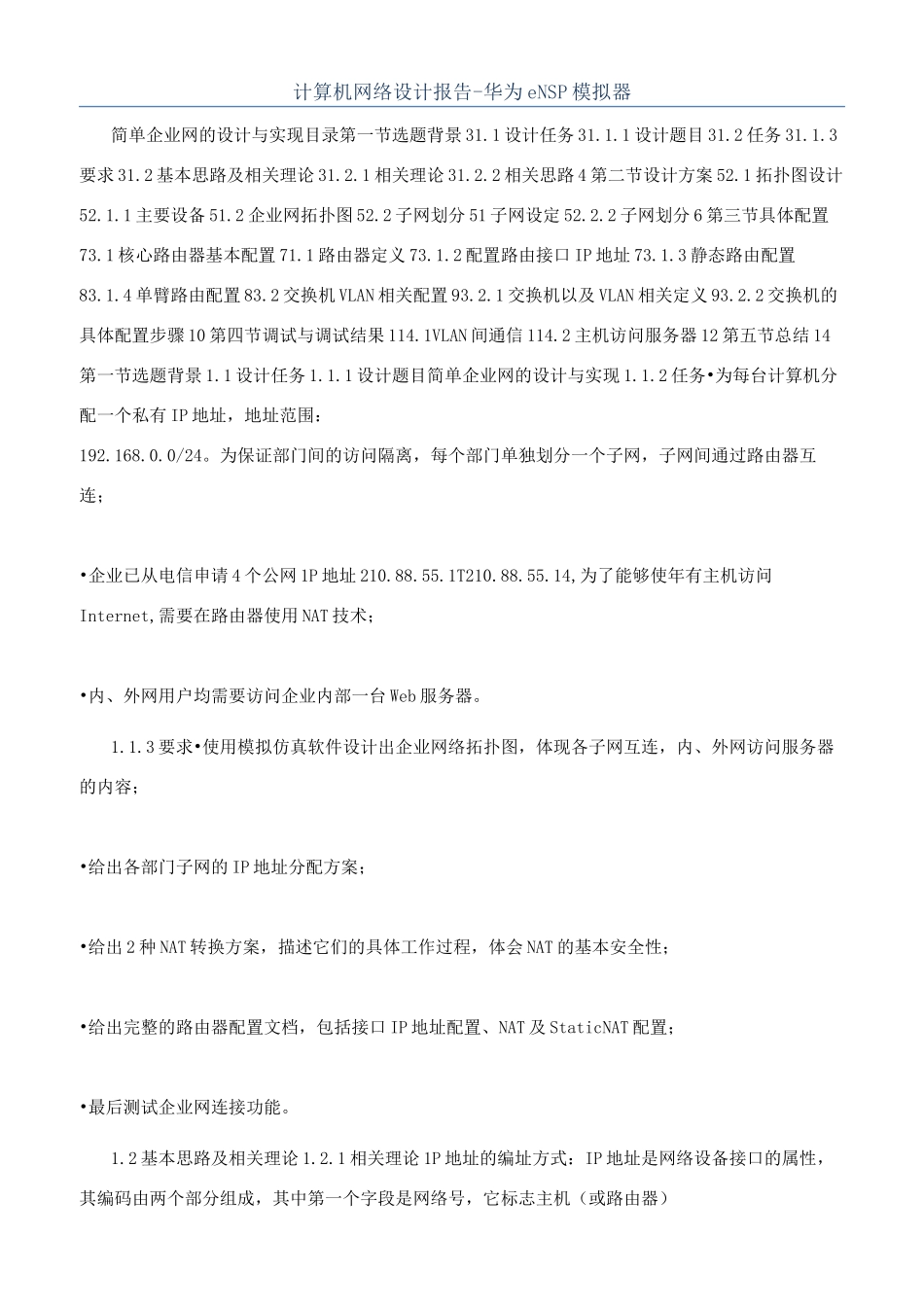

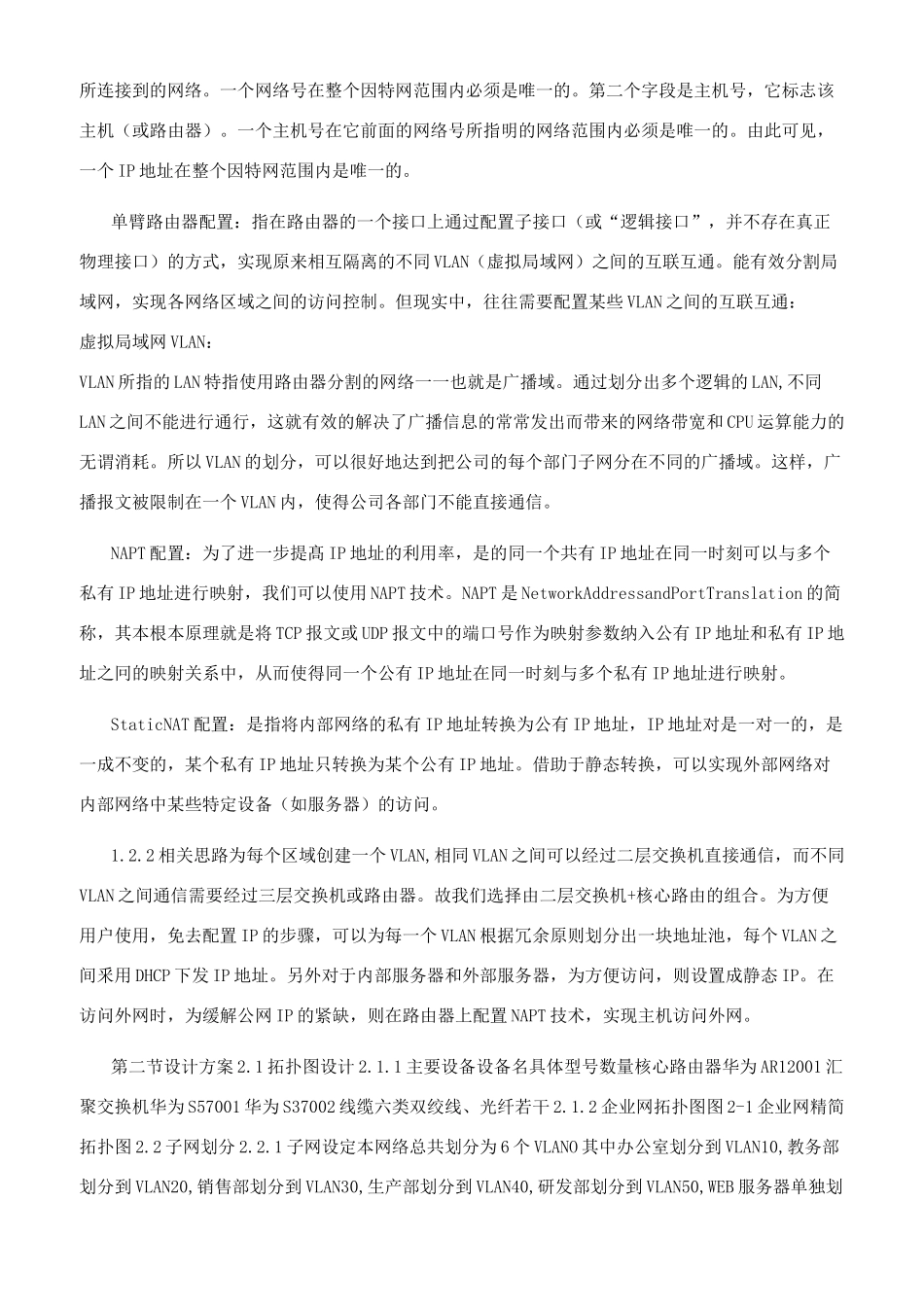

计算机网络设计报告-华为 eNSP 模拟器简单企业网的设计与实现目录第一节选题背景 31.1 设计任务 31.1.1 设计题目 31.2 任务 31.1.3要求 31.2 基本思路及相关理论 31.2.1 相关理论 31.2.2 相关思路 4 第二节设计方案 52.1 拓扑图设计52.1.1 主要设备 51.2 企业网拓扑图 52.2 子网划分 51 子网设定 52.2.2 子网划分 6 第三节具体配置73.1 核心路由器基本配置 71.1 路由器定义 73.1.2 配置路由接口 IP 地址 73.1.3 静态路由配置83.1.4 单臂路由配置 83.2 交换机 VLAN 相关配置 93.2.1 交换机以及 VLAN 相关定义 93.2.2 交换机的具体配置步骤 10 第四节调试与调试结果 114.1VLAN 间通信 114.2 主机访问服务器 12 第五节总结 14第一节选题背景 1.1 设计任务 1.1.1 设计题目简单企业网的设计与实现 1.1.2 任务•为每台计算机分配一个私有 IP 地址，地址范围：192.168.0.0/24。为保证部门间的访问隔离，每个部门单独划分一个子网，子网间通过路由器互连；•企业已从电信申请 4 个公网 1P 地址 210.88.55.1T210.88.55.14,为了能够使年有主机访问Internet,需要在路由器使用 NAT 技术；•内、外网用户均需要访问企业内部一台 Web 服务器。1.1.3 要求•使用模拟仿真软件设计出企业网络拓扑图，体现各子网互连，内、外网访问服务器的内容；•给出各部门子网的 IP 地址分配方案；•给出 2 种 NAT 转换方案，描述它们的具体工作过程，体会 NAT 的基本安全性；•给出完整的路由器配置文档，包括接口 IP 地址配置、NAT 及 StaticNAT 配置；•最后测试企业网连接功能。1.2 基本思路及相关理论 1.2.1 相关理论 1P 地址的编址方式：IP 地址是网络设备接口的属性，其编码由两个部分组成，其中第一个字段是网络号，它标志主机（或路由器）所连接到的网络。一个网络号在整个因特网范围内必须是唯一的。第二个字段是主机号，它标志该主机（或路由器）。一个主机号在它前面的网络号所指明的网络范围内必须是唯一的。由此可见，一个 IP 地址在整个因特网范围内是唯一的。单臂路由器配置：指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同 VLAN（虚拟局域网）之间的互联互通。能有效分割局域网，实现各网络区域之间的访问控制。但现实中，往往需要配置某些 VLAN 之间的互联互通：虚拟局域网 VLAN：VLAN...
