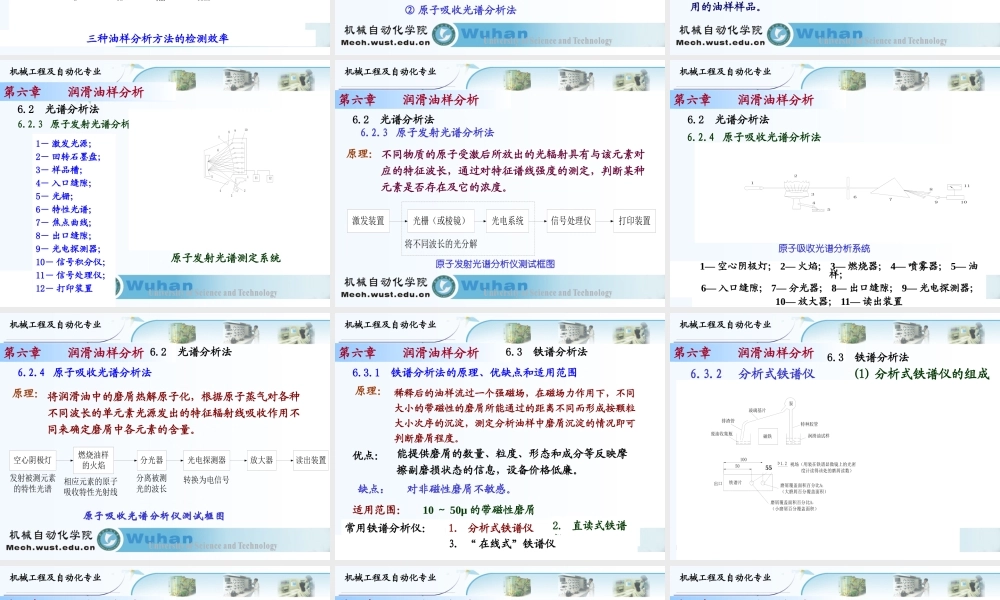

机械工程及自动化专业第六章 润滑油样分析机械工程及自动化专业第六章 润滑油样分析6.1 概 述 通过分析混杂于润滑油中的磨屑的数量、成分、大小、形态等信息来判定机器零部件的磨损状态和机器的运行状态。工作步骤：采样、检测、诊断、预测、处理等五个步骤 1 、采样： 机器运转过程或在停车不久进行。定时，定位采样，严防油样被外界污染。磨损、疲劳、腐蚀是机械零件失效的三种主要形式和原因其中磨损失效约占 80% 左右 机械工程及自动化专业第六章 润滑油样分析2 、检测：观察油样中磨屑的粒度大小、表面形态，测定油样中磨屑的数量、成分、粒度分布。6.1 概 述 3 、诊断：根据油样检测结果判断机器的磨损状态是否正常（磨屑的浓度和粒度）确定异常磨损的零部件以及磨损类型（磨屑的大小和表面形态）机械工程及自动化专业第六章 润滑油样分析5 、处理：根据检测、诊断和预测结果，确定换油周期，清洗检修时间。根据零部件的剩余寿命确定更换零部件的时间。4 、预测：根据以前和目前的检测结果，预测今后磨损的发展趋势，采用灰色马尔可夫预测法等（参看校学报 97 年第 2 期） 6.1 概 述 机械工程及自动化专业第六章 润滑油样分析常用的分析方法：（ 2 ）铁谱分析法（ 10 ～ 50 μ ） （ 1 ） 光谱分析法（ <10 μ ）（ 3 ）磁塞检查法（ >50 μ ）0101001000P(μm) 磨屑尺寸η检测效率光谱铁谱磁谱三种油样分析方法的检测效率6.1 概 述 机械工程及自动化专业第六章 润滑油样分析6.2 .1 光谱分析法的优缺点和适用范围 适用范围：磨屑粒度 <10μ 优点：缺点：② 尤其适用于用有色金属制造的零部件的磨损分析，特别是多金属零部件。 不能给出磨屑的形貌细节，设备价格昂贵。常用方法：① 灵敏度、准确性、稳定性好。① 原子发射光谱分析法② 原子吸收光谱分析法6.2 光谱分析法 机械工程及自动化专业第六章 润滑油样分析6.2 .2 光谱分析法的油样样品制备方法 (1) 燃烧——油样在烧杯中燃烧，烧尽后留下金属磨屑粘附在杯壁上。(2) 溶解——将溶剂倒入烧杯中，使粘附在杯壁上的金属磨屑溶解在溶液中。(3) 过滤——用滤纸对含有金属磨屑的溶液进行过滤（滤去大于 10μ 的大颗磨屑），经过滤后的溶液才是光谱分析用的油样样品。6.2 光谱分析法 机械工程及自动化专业第六章 润滑油样分析6.2 光谱分析法 6.2.3 原子发射光谱分析法943567821012111原子发射光谱测定系统1...
