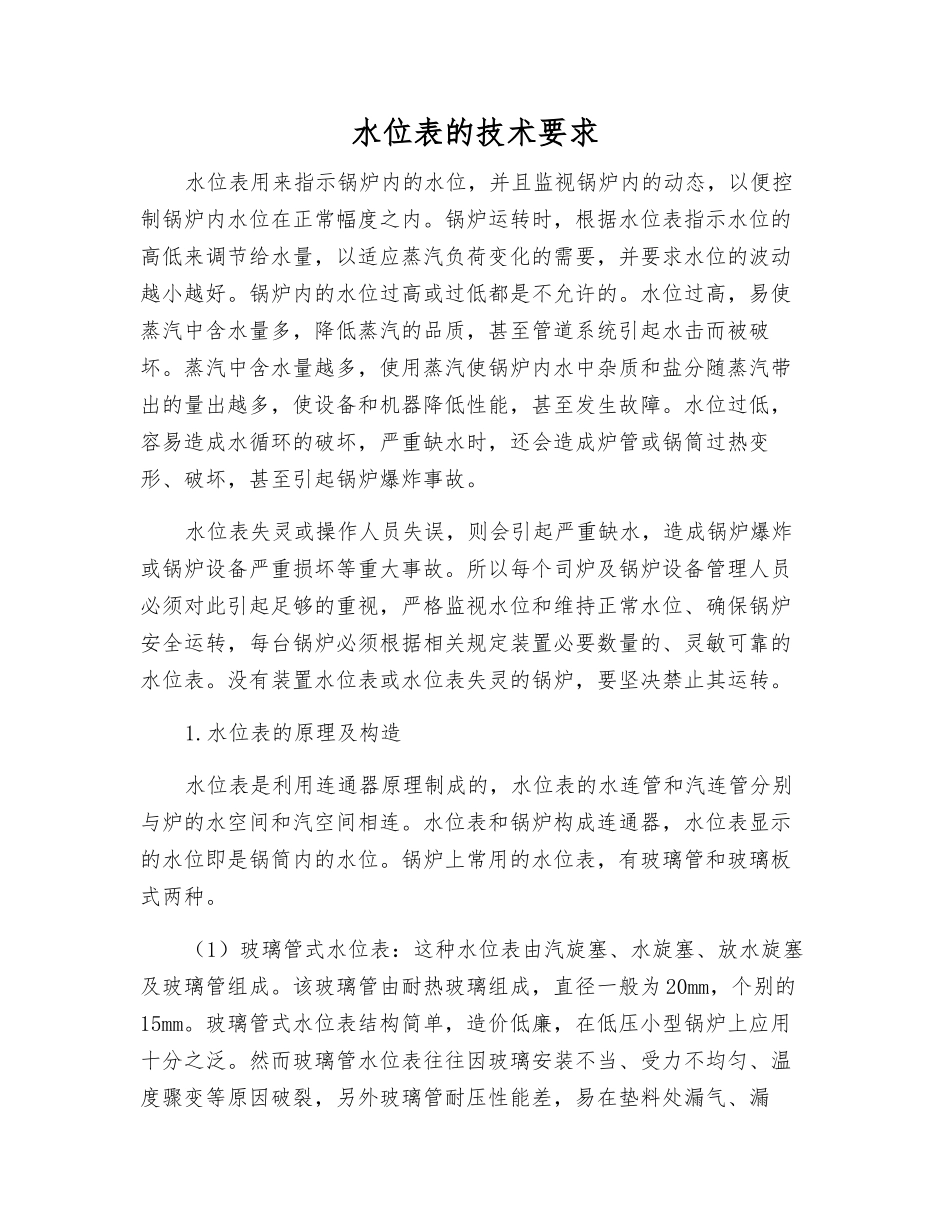

水位表的技术要求

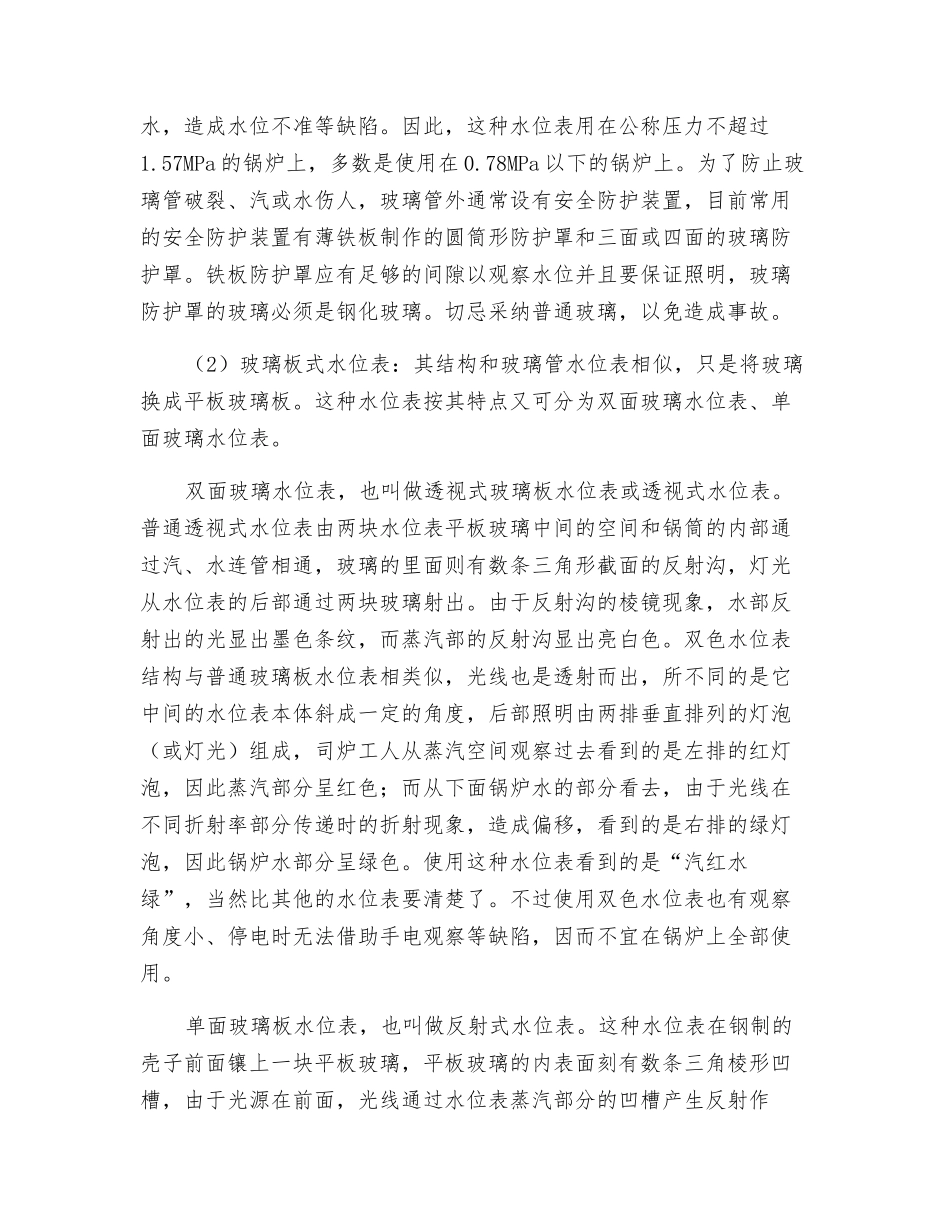

水位表的技术要求水位表用来指示锅炉内的水位，并且监视锅炉内的动态，以便控制锅炉内水位在正常幅度之内。锅炉运转时，根据水位表指示水位的高低来调节给水量，以适应蒸汽负荷变化的需要，并要求水位的波动越小越好。锅炉内的水位过高或过低都是不允许的。水位过高，易使蒸汽中含水量多，降低蒸汽的品质，甚至管道系统引起水击而被破坏。蒸汽中含水量越多，使用蒸汽使锅炉内水中杂质和盐分随蒸汽带出的量出越多，使设备和机器降低性能，甚至发生故障。水位过低，容易造成水循环的破坏，严重缺水时，还会造成炉管或锅筒过热变形、破坏，甚至引起锅炉爆炸事故。水位表失灵或操作人员失误，则会引起严重缺水，造成锅炉爆炸或锅炉设备严重损坏等重大事故。所以每个司炉及锅炉设备管理人员必须对此引起足够的重视，严格监视水位和维持正常水位、确保锅炉安全运转，每台锅炉必须根据相关规定装置必要数量的、灵敏可靠的水位表。没有装置水位表或水位表失灵的锅炉，要坚决禁止其运转。1.水位表的原理及构造水位表是利用连通器原理制成的，水位表的水连管和汽连管分别与炉的水空间和汽空间相连。水位表和锅炉构成连通器，水位表显示的水位即是锅筒内的水位。锅炉上常用的水位表，有玻璃管和玻璃板式两种。（1）玻璃管式水位表：这种水位表由汽旋塞、水旋塞、放水旋塞及玻璃管组成。该玻璃管由耐热玻璃组成，直径一般为 20mm，个别的15mm。玻璃管式水位表结构简单，造价低廉，在低压小型锅炉上应用十分之泛。然而玻璃管水位表往往因玻璃安装不当、受力不均匀、温度骤变等原因破裂，另外玻璃管耐压性能差，易在垫料处漏气、漏水，造成水位不准等缺陷。因此，这种水位表用在公称压力不超过1.57MPa 的锅炉上，多数是使用在 0.78MPa 以下的锅炉上。为了防止玻璃管破裂、汽或水伤人，玻璃管外通常设有安全防护装置，目前常用的安全防护装置有薄铁板制作的圆筒形防护罩和三面或四面的玻璃防护罩。铁板防护罩应有足够的间隙以观察水位并且要保证照明，玻璃防护罩的玻璃必须是钢化玻璃。切忌采纳普通玻璃，以免造成事故。（2）玻璃板式水位表：其结构和玻璃管水位表相似，只是将玻璃换成平板玻璃板。这种水位表按其特点又可分为双面玻璃水位表、单面玻璃水位表。双面玻璃水位表，也叫做透视式玻璃板水位表或透视式水位表。普通透视式水位表由两块水位表平板玻璃中间的空间和锅筒的内部通过汽、水连管相通，玻璃的里面则有数条三角形截面的反射沟，灯光从水位表...
