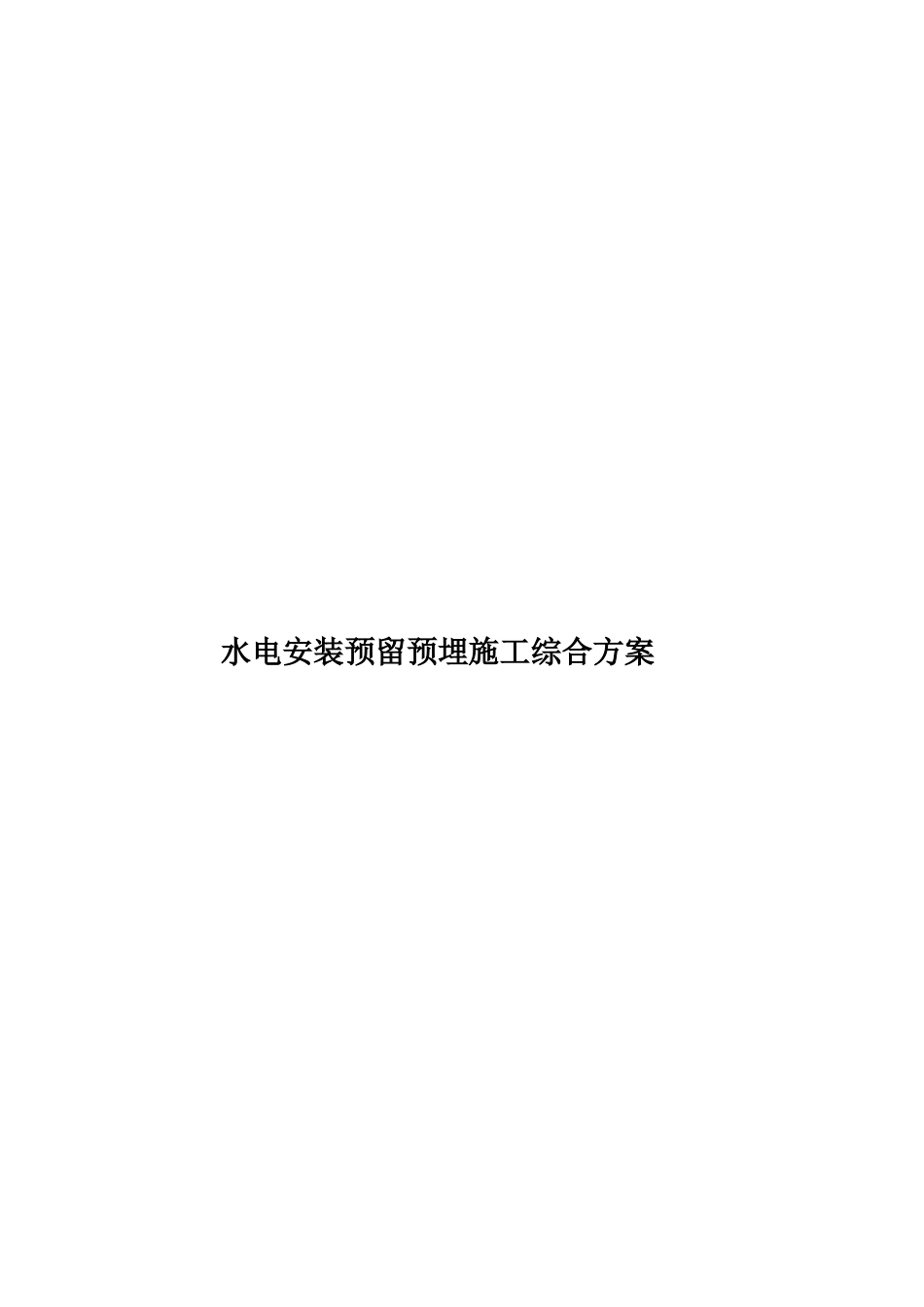

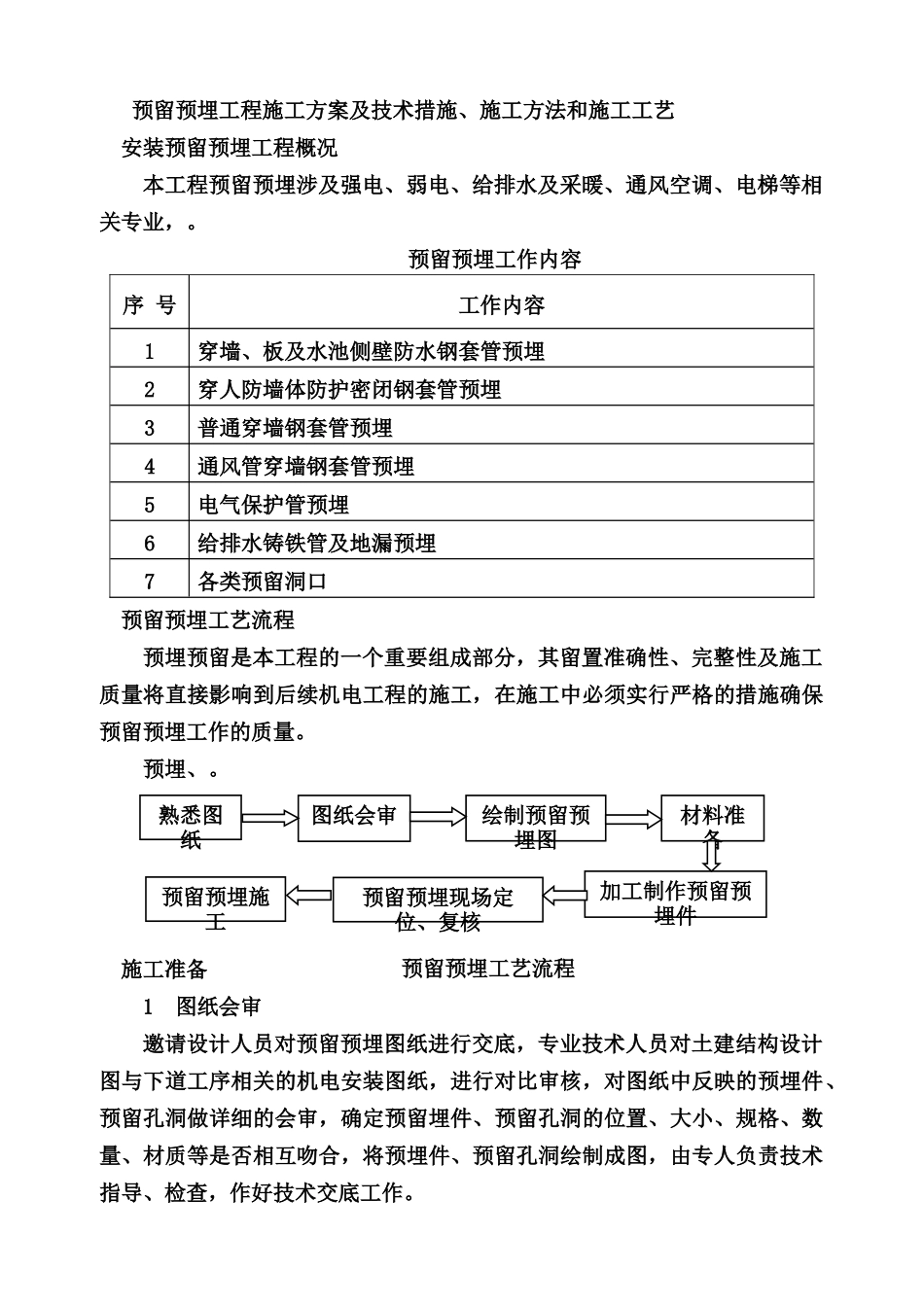

水电安装预留预埋施工综合方案 预留预埋工程施工方案及技术措施、施工方法和施工工艺 安装预留预埋工程概况本工程预留预埋涉及强电、弱电、给排水及采暖、通风空调、电梯等相关专业,。 预留预埋工作内容序 号工作内容1穿墙、板及水池侧壁防水钢套管预埋2穿人防墙体防护密闭钢套管预埋3普通穿墙钢套管预埋4通风管穿墙钢套管预埋5电气保护管预埋6给排水铸铁管及地漏预埋7各类预留洞口 预留预埋工艺流程预埋预留是本工程的一个重要组成部分,其留置准确性、完整性及施工质量将直接影响到后续机电工程的施工,在施工中必须实行严格的措施确保预留预埋工作的质量。预埋、。 施工准备1 图纸会审邀请设计人员对预留预埋图纸进行交底,专业技术人员对土建结构设计图与下道工序相关的机电安装图纸,进行对比审核,对图纸中反映的预埋件、预留孔洞做详细的会审,确定预留埋件、预留孔洞的位置、大小、规格、数量、材质等是否相互吻合,将预埋件、预留孔洞绘制成图,由专人负责技术指导、检查,作好技术交底工作。绘制预留预埋图图纸会审熟悉图纸预留预埋现场定位、复核加工制作预留预埋件材料准备预留预埋施工 预留预埋工艺流程2 资源准备。 资源准备表序 号项目技术要求1人员准备1 项目部人员:项目部成立后,配备机电专业技术人员进场,熟悉图纸、编制图纸会审内容、熟悉施工现场情况、编制施工方案、编制资源计划 2 专业班组:根据本工程的特点拟组建三个预留预埋作业班组:一为钢套管制作安装班组,一为电气管线预埋作业班组,一为给排水铸铁管、地漏预埋作业班组,预留洞口作业可由模板作业班组进行,预埋班组复核。2材料准备项目部根据现场施工进度提前购置相关材料入场3机械准备根据施工方案要求按时按计划配备电焊机、切割机、弯管机等设备。 施工技术要求1 钢套管预埋施工技术要求钢套管预留预埋施工,主要采纳形式、安装方法、。 预埋套管的安装方法及要求序号套管安装位置套管安装样图符号说明安装要求1穿地下建筑外墙、水池侧壁等防水墙体及顶板1-机电管道2-镀锌钢套管3-防水翼环或防护密闭肋板(穿越人防区域)4-挡圈5-石棉水泥6-油麻1、为确保土建模板封闭,墙体上的套管长度须小于墙体厚度 5mm(有要求必须突出墙体的除外);2、所有套管内壁均需进行防腐工作;3、防水翼环或防护密闭肋板与套管必须满焊;4、穿外墙套管管口可用钢板临时焊接封口,防止地下水通过套管进入室内;5、套管定位:与结构专业密切配合,进行测量...
