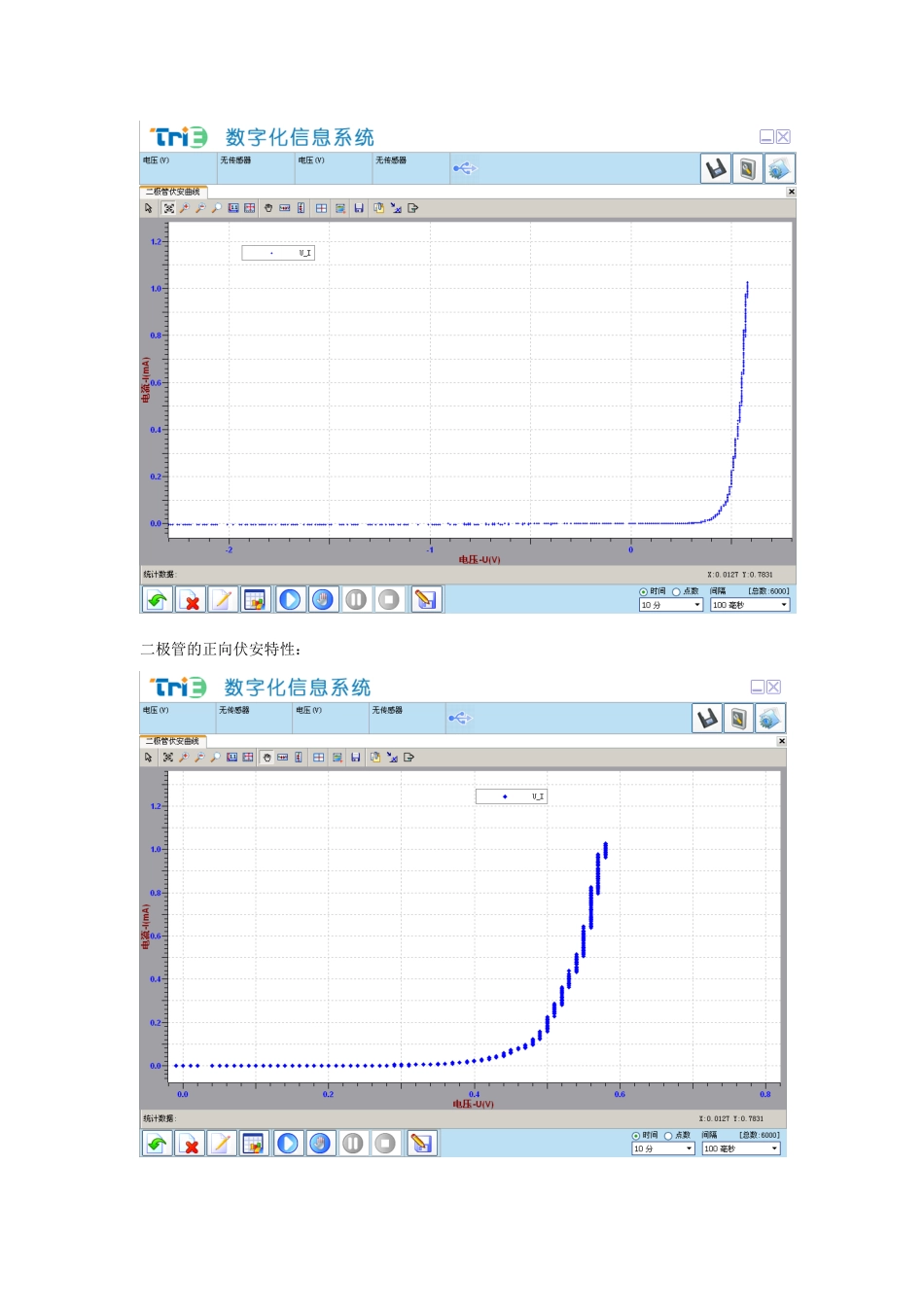

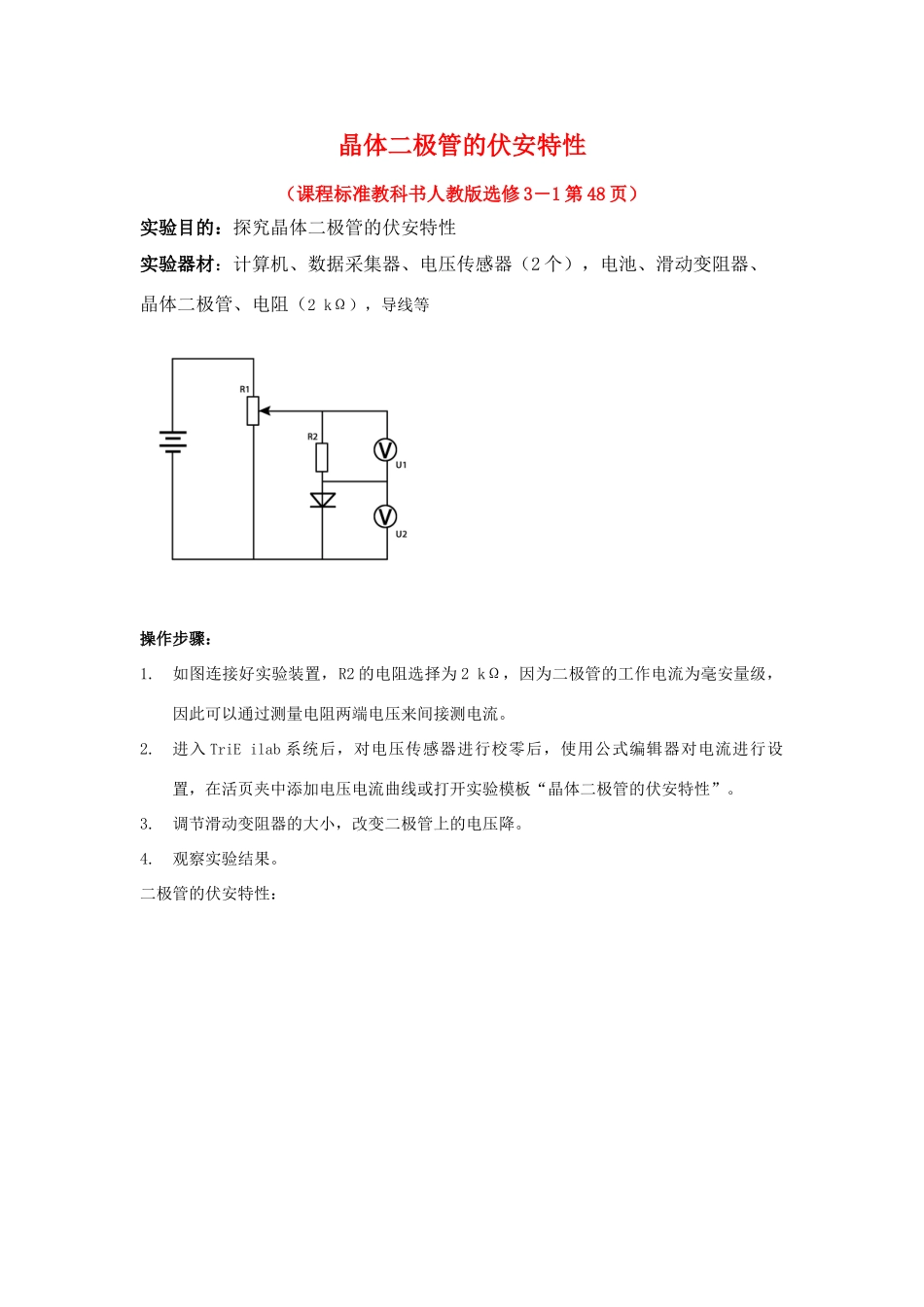

晶体二极管的伏安特性（课程标准教科书人教版选修 3－1 第 48 页）实验目的：探究晶体二极管的伏安特性实验器材：计算机、数据采集器、电压传感器（2 个），电池、滑动变阻器、晶体二极管、电阻（2 kΩ），导线等操作步骤：1.如图连接好实验装置，R2 的电阻选择为 2 kΩ，因为二极管的工作电流为毫安量级，因此可以通过测量电阻两端电压来间接测电流。2.进入 TriE ilab 系统后，对电压传感器进行校零后，使用公式编辑器对电流进行设置，在活页夹中添加电压电流曲线或打开实验模板“晶体二极管的伏安特性”。3.调节滑动变阻器的大小，改变二极管上的电压降。4.观察实验结果。二极管的伏安特性：二极管的正向伏安特性：
