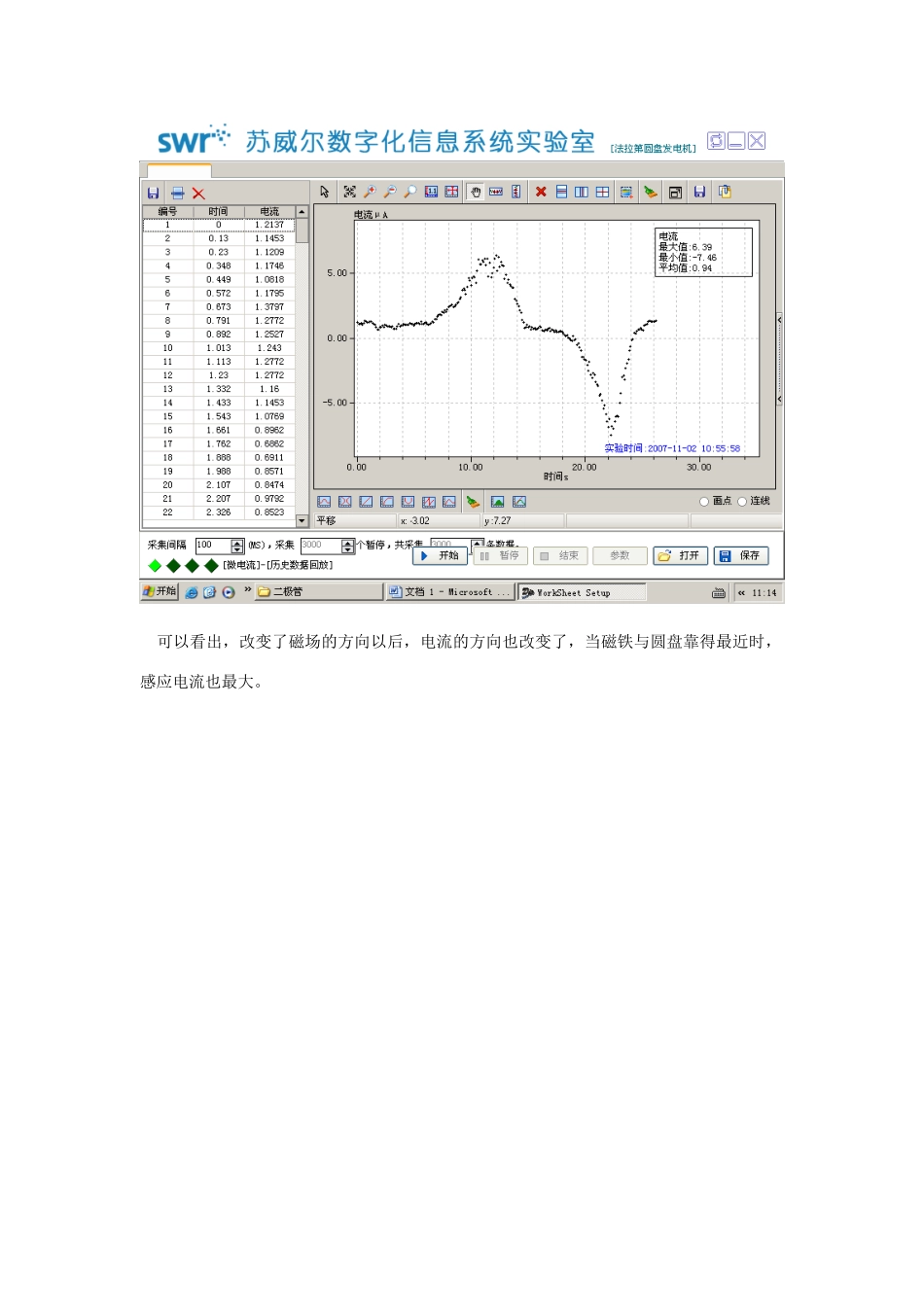

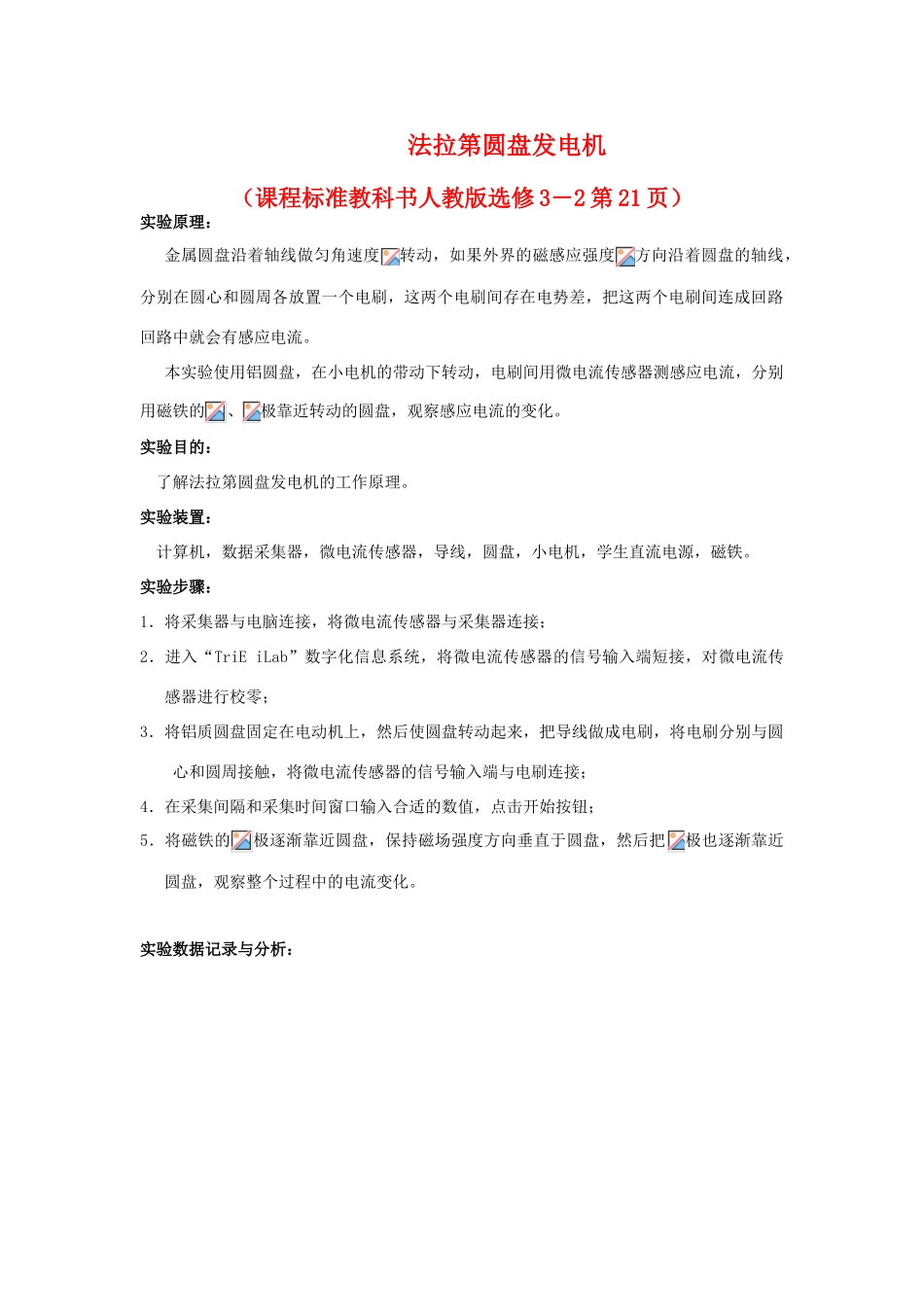

法拉第圆盘发电机(课程标准教科书人教版选修 3-2 第 21 页)实验原理:金属圆盘沿着轴线做匀角速度转动,如果外界的磁感应强度方向沿着圆盘的轴线,分别在圆心和圆周各放置一个电刷,这两个电刷间存在电势差,把这两个电刷间连成回路回路中就会有感应电流。本实验使用铝圆盘,在小电机的带动下转动,电刷间用微电流传感器测感应电流,分别用磁铁的、极靠近转动的圆盘,观察感应电流的变化。实验目的:了解法拉第圆盘发电机的工作原理。实验装置: 计算机,数据采集器,微电流传感器,导线,圆盘,小电机,学生直流电源,磁铁。实验步骤:1.将采集器与电脑连接,将微电流传感器与采集器连接;2.进入“TriE iLab”数字化信息系统,将微电流传感器的信号输入端短接,对微电流传感器进行校零;3.将铝质圆盘固定在电动机上,然后使圆盘转动起来,把导线做成电刷,将电刷分别与圆心和圆周接触,将微电流传感器的信号输入端与电刷连接;4.在采集间隔和采集时间窗口输入合适的数值,点击开始按钮;5.将磁铁的极逐渐靠近圆盘,保持磁场强度方向垂直于圆盘,然后把极也逐渐靠近圆盘,观察整个过程中的电流变化。实验数据记录与分析: 可以看出,改变了磁场的方向以后,电流的方向也改变了,当磁铁与圆盘靠得最近时,感应电流也最大。
