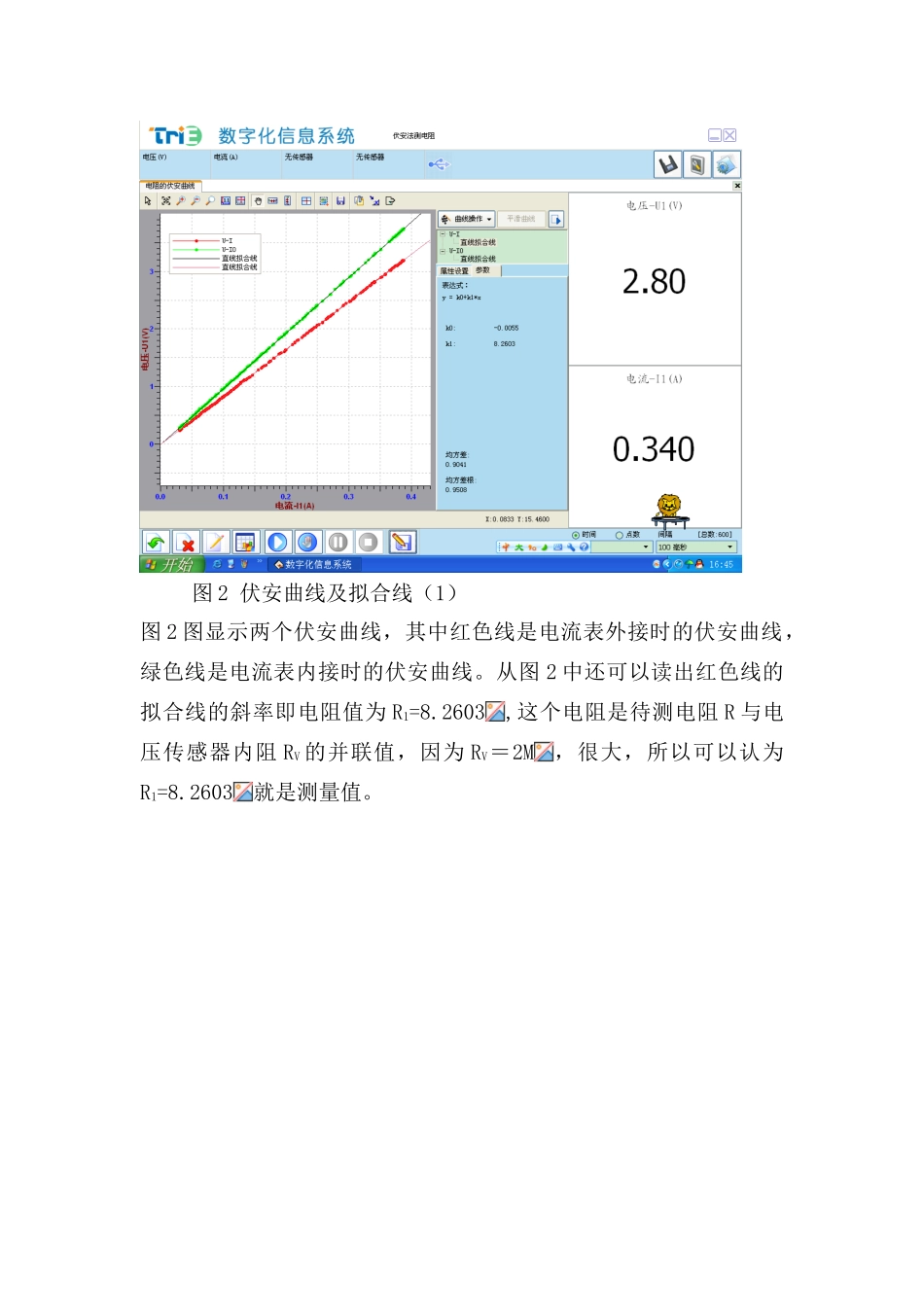

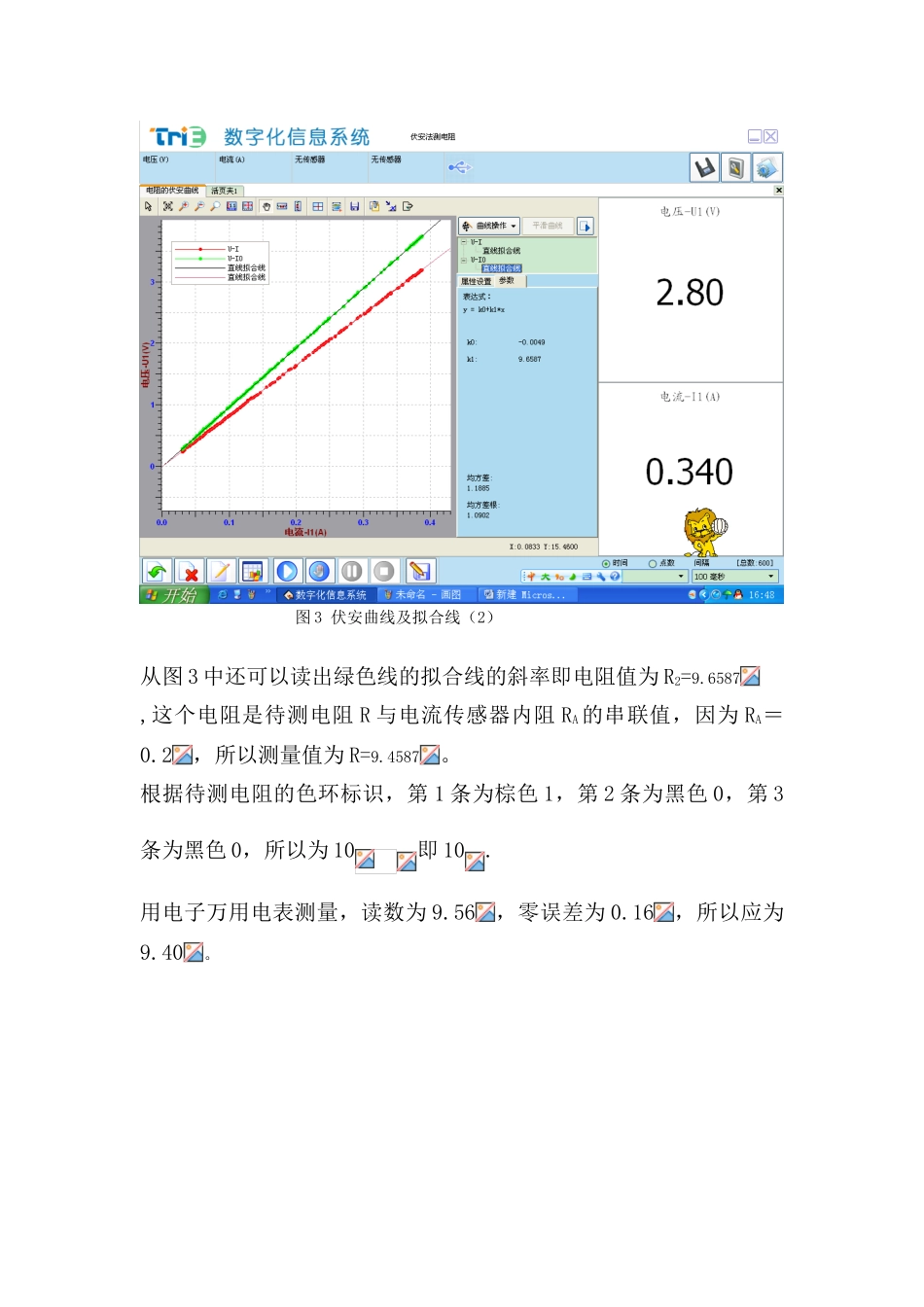

DIS 实验:伏安法测电阻(课程标准教科书人教版选修 3-1 第 46 页)实验目的:伏安法测电阻实验器材:计算机、数据采集器、电流传感器、电压传感器、电池(1.5V4 节)、滑动变阻器、电路板“伏安法测电阻”,导线等 图 1 实验电路图实验步骤:1.按电路图连接电路,把滑动变阻器置于电压最小位置;2.进入 TriE ilab 主页后,打开实验模板“伏安法测电阻”;3. 闭合开关 S1,开关 S2接 a, 点击“开始”,移动滑动变阻器滑动端,观察电流随电压的变化;4.开关 S2接 b,应用“重叠显示”功能,重复第 3 步观察伏安曲线有什么不同;5.点击“结束”,采集数据完成;6.使用‘图线管理器’中的直线拟合功能,得到拟合线,直线方程显示在右边的窗口中,,比较 k1 是否等于电阻。 图 2 伏安曲线及拟合线(1)图 2 图显示两个伏安曲线,其中红色线是电流表外接时的伏安曲线,绿色线是电流表内接时的伏安曲线。从图 2 中还可以读出红色线的拟合线的斜率即电阻值为 R1=8.2603,这个电阻是待测电阻 R 与电压传感器内阻 RV 的并联值,因为 RV=2M,很大,所以可以认为R1=8.2603就是测量值。 图 3 伏安曲线及拟合线(2)从图 3 中还可以读出绿色线的拟合线的斜率即电阻值为 R2=9.6587,这个电阻是待测电阻 R 与电流传感器内阻 RA 的串联值,因为 RA=0.2,所以测量值为 R=9.4587。根据待测电阻的色环标识,第 1 条为棕色 1,第 2 条为黑色 0,第 3条为黑色 0,所以为 10即 10.用电子万用电表测量,读数为 9.56,零误差为 0.16,所以应为9.40。
