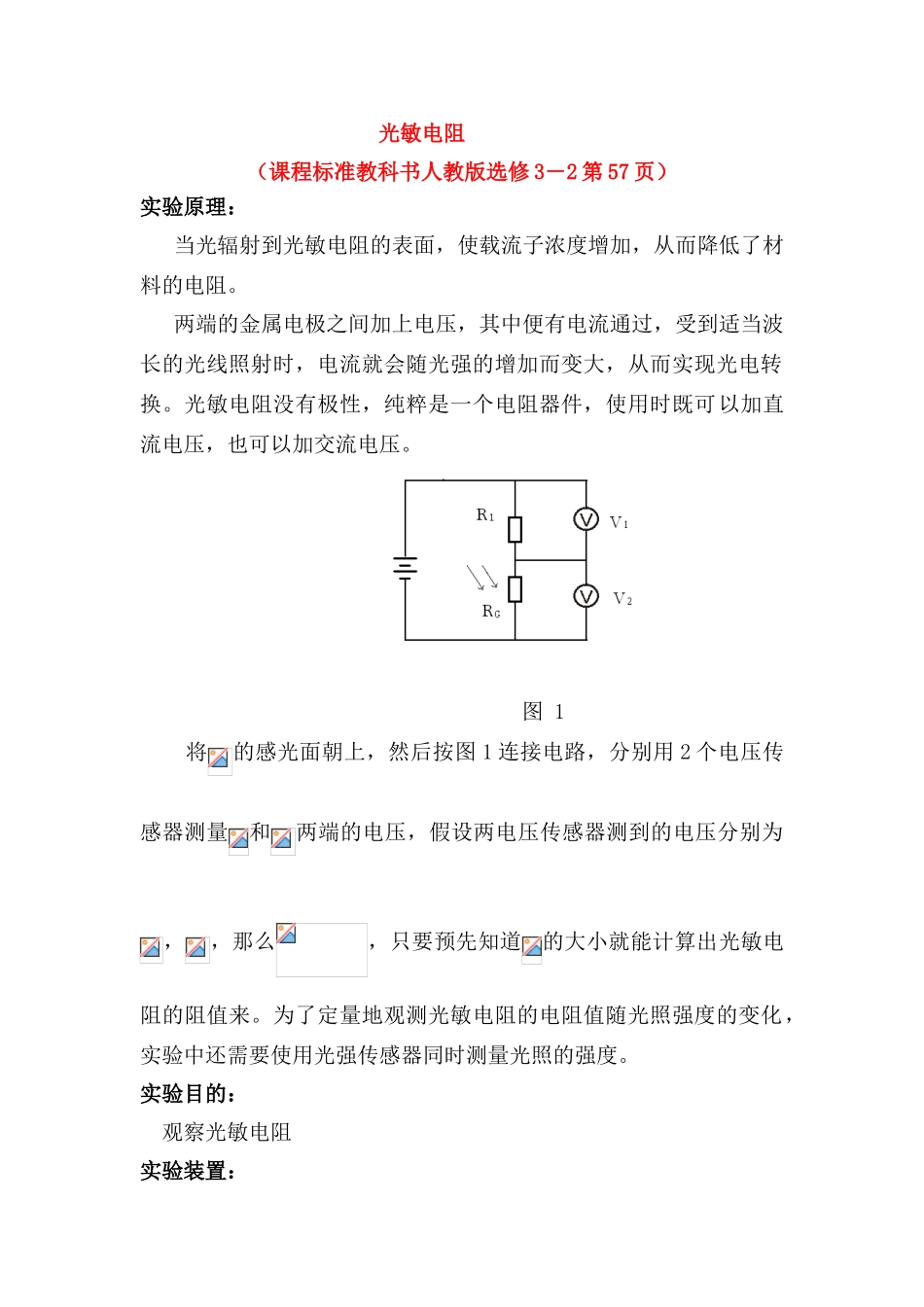

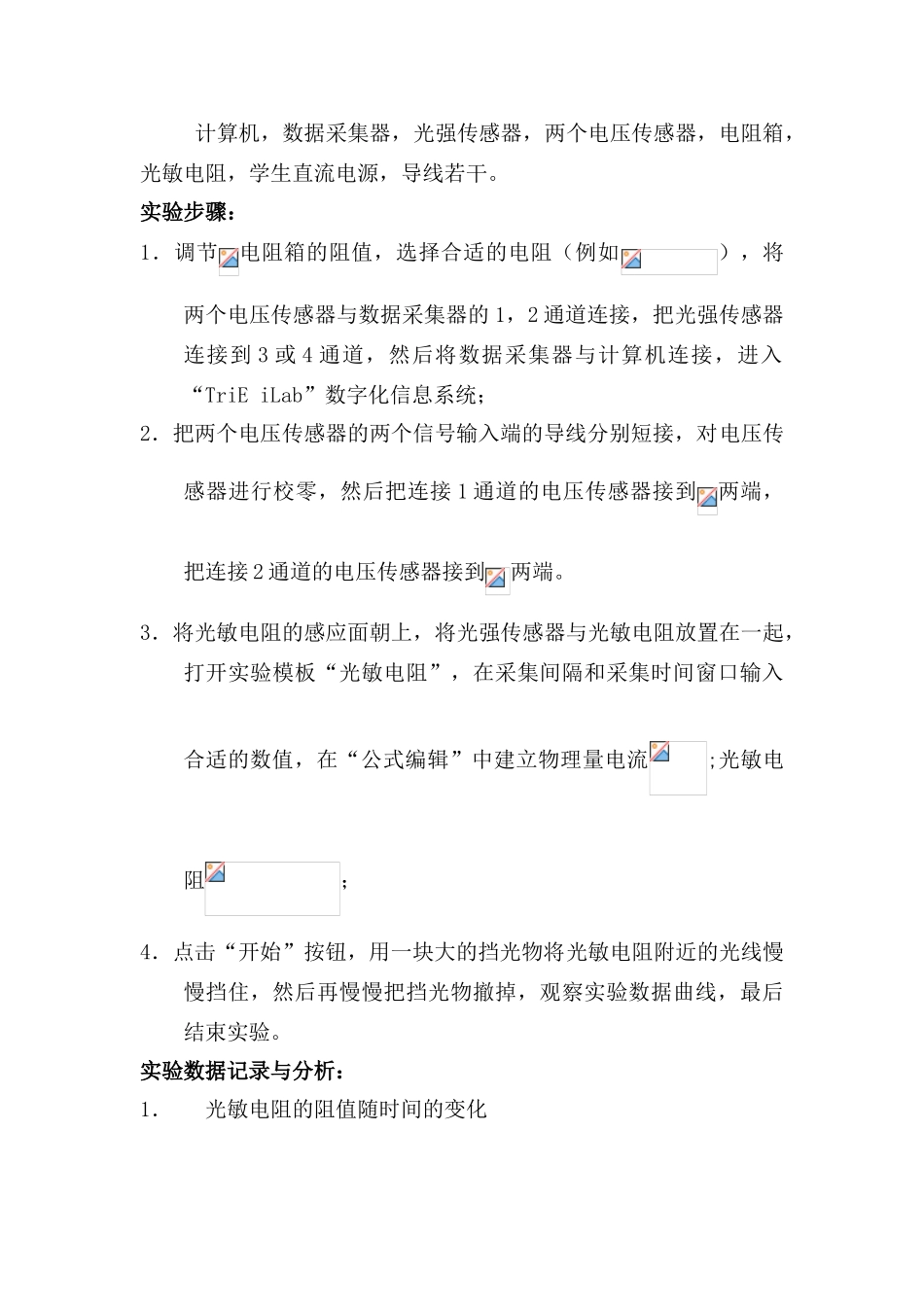

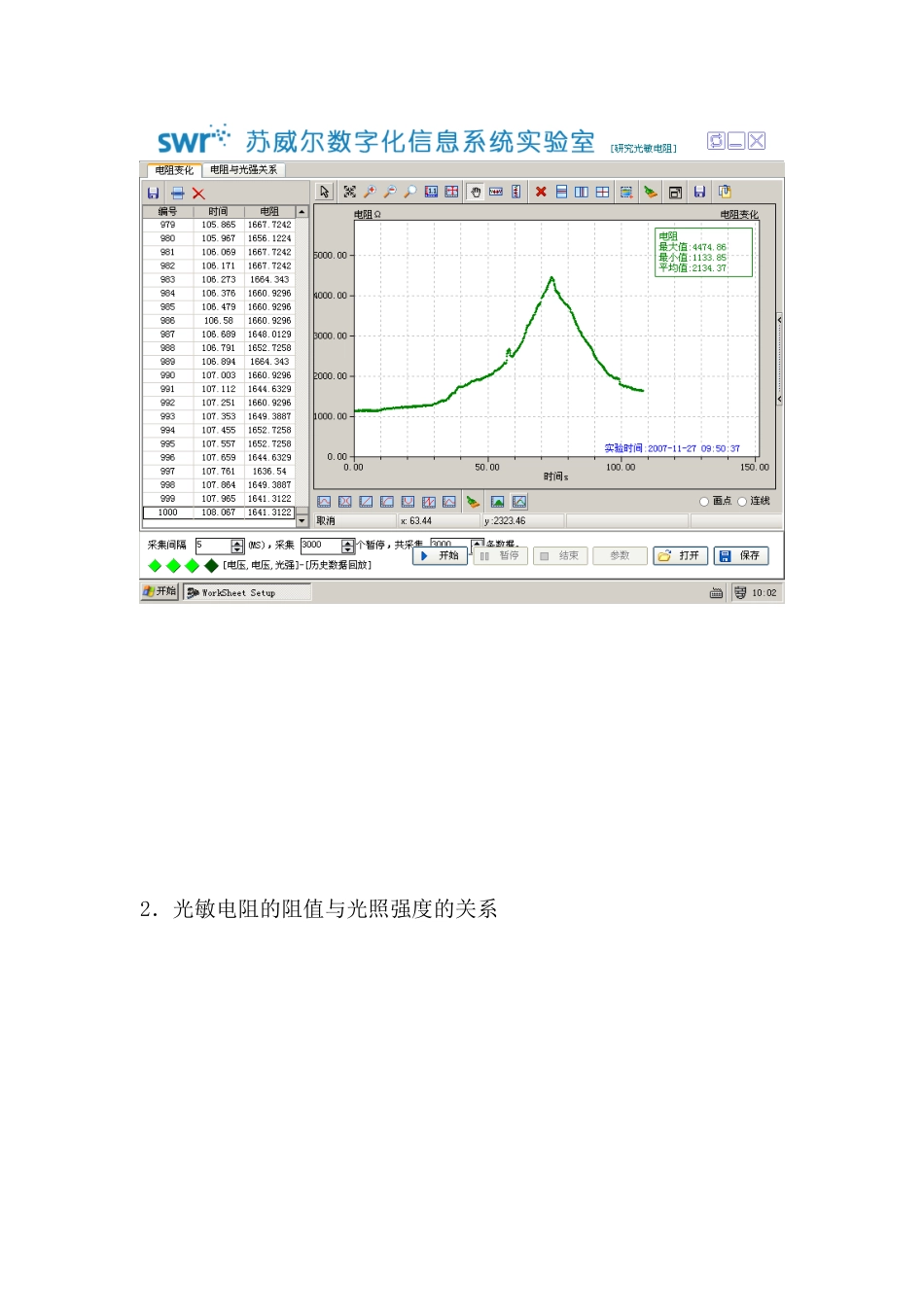

光敏电阻(课程标准教科书人教版选修 3-2 第 57 页)实验原理:当光辐射到光敏电阻的表面,使载流子浓度增加,从而降低了材料的电阻。 两端的金属电极之间加上电压,其中便有电流通过,受到适当波长的光线照射时,电流就会随光强的增加而变大,从而实现光电转换。光敏电阻没有极性,纯粹是一个电阻器件,使用时既可以加直流电压,也可以加交流电压。 图 1 将的感光面朝上,然后按图 1 连接电路,分别用 2 个电压传感器测量和两端的电压,假设两电压传感器测到的电压分别为,,那么,只要预先知道的大小就能计算出光敏电阻的阻值来。为了定量地观测光敏电阻的电阻值随光照强度的变化,实验中还需要使用光强传感器同时测量光照的强度。实验目的:观察光敏电阻实验装置: 计算机,数据采集器,光强传感器,两个电压传感器,电阻箱,光敏电阻,学生直流电源,导线若干。实验步骤:1.调节电阻箱的阻值,选择合适的电阻(例如),将两个电压传感器与数据采集器的 1,2 通道连接,把光强传感器连接到 3 或 4 通道,然后将数据采集器与计算机连接,进入“TriE iLab”数字化信息系统;2.把两个电压传感器的两个信号输入端的导线分别短接,对电压传感器进行校零,然后把连接 1 通道的电压传感器接到两端,把连接 2 通道的电压传感器接到两端。3.将光敏电阻的感应面朝上,将光强传感器与光敏电阻放置在一起,打开实验模板“光敏电阻”,在采集间隔和采集时间窗口输入合适的数值,在“公式编辑”中建立物理量电流;光敏电阻;4.点击“开始”按钮,用一块大的挡光物将光敏电阻附近的光线慢慢挡住,然后再慢慢把挡光物撤掉,观察实验数据曲线,最后结束实验。实验数据记录与分析:1.光敏电阻的阻值随时间的变化2.光敏电阻的阻值与光照强度的关系 此次实验选择,通过上面的数据曲线可以看出,光照变强以后,电阻的确变小了。
